Ürün ayrıntıları:
|
| modeli: | VE7 | Dişli Oranı: | 57:1 |
|---|---|---|---|
| Başvuru: | Montaj Takip Sistemi | Nominal Çıkış Torku: | 7344 Nm |
| Tutma Torku: | 60000 Nm | Devirme Torku: | 10000 Nm |
| Yeterlik: | %40 | standart renk: | RAL 9006 |
| Vurgulamak: | VE7 Dikey Elektrikli Döner Tahrik,Elektrikli Döner Tahrik 10000 Nm,10000 Nm motor dönüş tahriki |
||

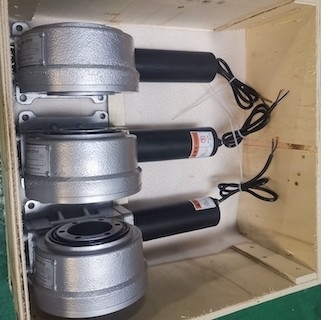

Güneş Takip Cihazları için 24VDC Elektrikli Dişli Motorlu VE7 Dikey Sonsuz Dişli Döner Tahrik
Sonsuz Dişli Döner Tahrik Açıklama

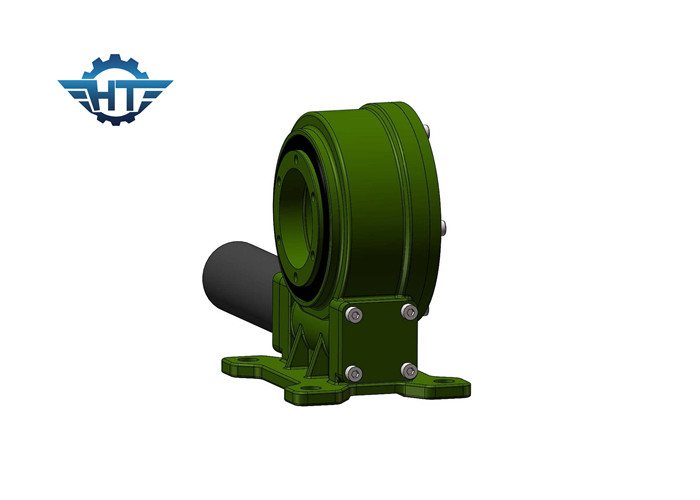

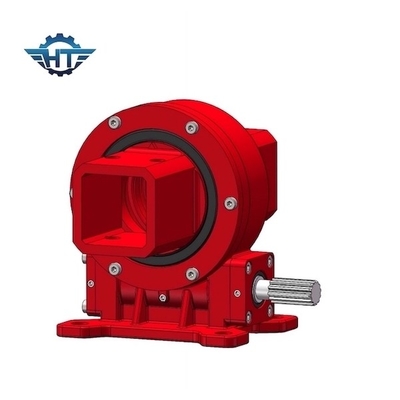

Sonsuz dişli döner tahrik ünitesi, döner dişli, taban ve sonsuz vidadan oluşan kompakt yapılı bir ünitedir.Bu ünite, bir döner dişlinin ve bir sonsuz vidanın avantajlarını tek bir ünitede toplar.

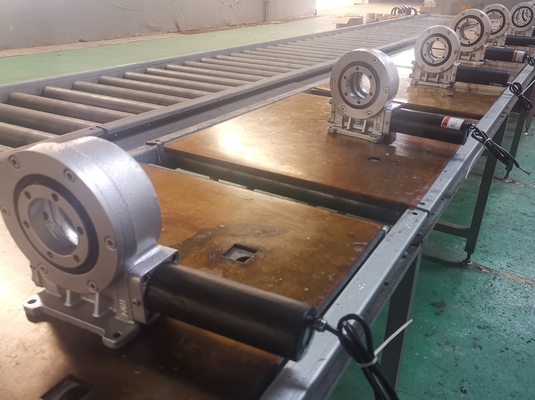

Tek eksenli dikey dönüş sürücüleri dikey olarak monte edilmiştir, doğudan batıya güneşe doğru izleme gerektiren düz tek eksenli güneş takip sistemleri için özel olarak tasarlanmıştır.Dikey dönüş tahrikinin hassas dönüşü, mekanizmanın mükemmel bir şekilde izlemesini sağlar.Bu tür dikey döner tahrik, kum saati mekanizmasını içeren en son teknoloji kullanılarak üretilmiştir.
VE Model Performans Parametreleri
| VE Model Performans Parametreleri | ||||||||||||
| modeli | Nominal Çıkış Torku (Nm) | Tutma Torku (kN.m) | Devirme Torku (kN.m) | Eksenel Yük (kN) | Radyal Yük (kN) | Oran | Yeterlik |
Hassas (Derece) |
IP | Çalışma Tep(℃) | Kendinden kilitleme | Ağırlık (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 251 kg |
1. Farklı uygulama ve projelere dayalı özel tasarım
2. Hidrolik motorlar, step motorlar, elektrik motorları vb. gibi farklı motor türleri eşleştirilebilir.
3. RAL koduna göre farklı renkler mevcuttur;standart rengimiz RAL 9006'dır.
Özelleştirilmiş Hizmetler
Kum, ekstrüzyonla ekipmana girecek ve düşük sızdırmazlık performansına sahip ürünlere kolayca kum girecektir.Bu nedenle, daha az yağmur ve yoğun kum fırtınası gibi zorlu çalışma koşulları için ürünlerimizde birden fazla conta kullanılacak ve sıradan contalara ek olarak mekanik contalar eklenecektir.
Ayrıca gece ile gündüz arasındaki sıcaklık farkının düşük olması ve büyük sıcaklık farkı olması durumunda, gece ile gündüz arasındaki büyük sıcaklık farkı, havanın ısıtılıp genleştikten sonra geceleri su damlacıklarının yoğunlaşmasına ve yoğunlaşmasına neden olacaktır.Bu durumda ürünün sızdırmazlığının yanı sıra şişebilirliği de dikkate alınır.Bu nedenle tasarım ve imalat sürecinde paslanmayı önlemek için önlemler alınmalıdır.
Bazı yerlerde, sıcaklık düşük olduğunda sıcaklık eksi 40 santigrat dereceye ulaşabilir ve yüksek sıcaklıktaki aşırı sıcaklık, sıfırın üzerinde yaklaşık 50 santigrat dereceye ulaşabilir (şu anda, redüktörün çalışma sıcaklığı daha yüksektir).Redüktörün özellikle şiddetli soğuk koşullarda normal şekilde çalışmasını sağlamak için yağlama garanti edilmelidir.Bu nedenle, geniş sıcaklık teknolojisine sahip yağlama yağı, genellikle eksi 40 ila eksi 60 santigrat derece arasındaki düşük sıcaklığa uyum sağlayabilir ve eksi 80 santigrat derece veya hatta 100 santigrat derecenin üzerindeki yüksek sıcaklığa dayanabilir.
Güneş ışığı radyasyonunun ürün üzerinde kauçuğun yaşlanması gibi belirli etkileri olabilir.Bu sorun, çekirdek bileşenlerin uzun süre güneş ışığına maruz kalmasını önlemek için mekanik contalar kullanılarak çözülebilir.
