Ürün ayrıntıları:
|
Tip: | 12 inç Döner Tahrik | Malzeme: | 42CrMo veya 50Mn |
---|---|---|---|
Garanti: | 5~10 yıl | Boyut: | 3"~25" |
Başvuru: | Ayarlanabilir Güneş Enerjisi | Renk: | Müşteri gerekli |
Motor: | AC, DC, Hidrolik | Kurulum Sitesi: | açık alan |
Özellik: | Güvenli, Kendinden Kilitli | IP sınıfı: | IP66 |
Vurgulamak: | kum saati Sonsuz Dişli Sürücü,Sonsuz Dişli Sürücü 42CrMo,sonsuz dişli döner sürücü 42CrMo |

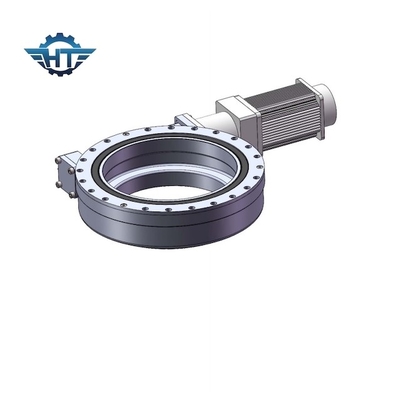

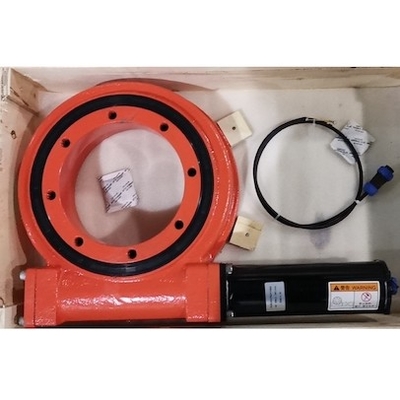

Ayarlanabilir Güneş Enerjisi Takip Sistemi için Kum Saati Sonsuzlu SE12 Sonsuz Dişli Tahrik
Sonsuz Dişli Tahrik Açıklaması
Tek eksenli döner üniteler, güneş izleme ve çeşitli endüstriyel ve üretim alanlarında kullanılır ve hassas güvenilirlik sağlar.Döner tahriklerimiz, maksimum dişli teması, daha yüksek mukavemet ve çıkış torku sağlayan toroidal sonsuz bir yapıya sahiptir.
SE serisinin Performans Parametreleri
SE Modeli Performans Parametreleri | ||||||||||||
modeli |
Nominal Çıkış Tork (Nm) |
devirme tork (Nm) |
Tutma tork (Nm) |
eksenel Yük (kN) |
Radyal Yük (kN) |
Oran | Yeterlik |
Hassas (derece) |
IP |
Çalışma Tep. (℃) |
kendi kendine kilitleme |
Ağırlık (kilogram) |
1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 6 |
3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 8 |
5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 12 |
7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 21 |
9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 49 |
12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 61 |
14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 63 |
17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 105 |
21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 149 |
25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 204 |
Uygulamalar
1) Optimum eğim düzeltildi
Düşük enlemlerde, daha düşük optimum eğim nedeniyle elektrik üretimindeki artış minimumdur (8°'de olduğu gibi, neredeyse hiç artış yoktur);Yüksek enlemlerde, optimum eğim büyüktür ve üretilen elektrik miktarı önemli ölçüde daha yüksektir (örneğin, 50°'de yaklaşık %25)
2) Düz tek eksen
Güneşin bir günü içinde geliş açısının değişimini takip eder ve düşük enlemlerde elektrik üretimindeki artış hızı, yüksek enlemlerden önemli ölçüde daha iyidir.Genellikle düz tek eksenli izlemenin 30°'den daha küçük enlemlerin kullanımı için daha uygun olduğuna inanılmaktadır.
3) Eğik tek eksen
Yüksek enlemler için daha uygundur.
4) çift eksenli izleme
Bu yaklaşım, güneşin geliş açısındaki değişimlerin bir gün ve bir yıl içinde izlenmesi nedeniyle elektrik üretimindeki artışın en yüksek olduğu yaklaşımdır.
5) Sabit ayarlanabilir
Bu tip, braketin eğimini ayarlamak için güneşin bir yılı içinde geliş açısının değişmesine dayanır, böylece güç üretiminde bir artış elde edilir.
Farklı montaj yöntemleri arasındaki en temel fark, getirdikleri güç üretimindeki farklılıktır.Elbette ilk yatırım ve işletme bakım maliyetlerinde farklılıklar olacaktır.
Planet redüktörler, küçük bir pakette yüksek tork ve koaksiyel hizalamalı bir çıkış mili gerektiren uygulamalar için idealdir.
