Ürün ayrıntıları:
|
| modeli: | 3 inç | Dişli Oranı: | 31:1 |
|---|---|---|---|
| Başvuru: | Güneş enerjisi | Menşe yeri: | Changzhou, Çin |
| sürücü: | 12/24V DC Motorlar | sertifikalar: | ISO9001, CE |
| Kurulum: | Yatay veya Dikey | Bakım: | Özgür |
| Renk: | İstendiği Gibi | Ters tepki: | 0.1° |
| Vurgulamak: | SE3 Elektrikli Döner Tahrik,Küçük Sonsuz Dişli Döner Tahrik,PV Tracker sonsuz dişli döner halka |
||

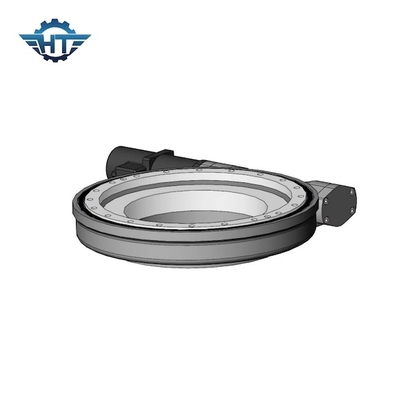

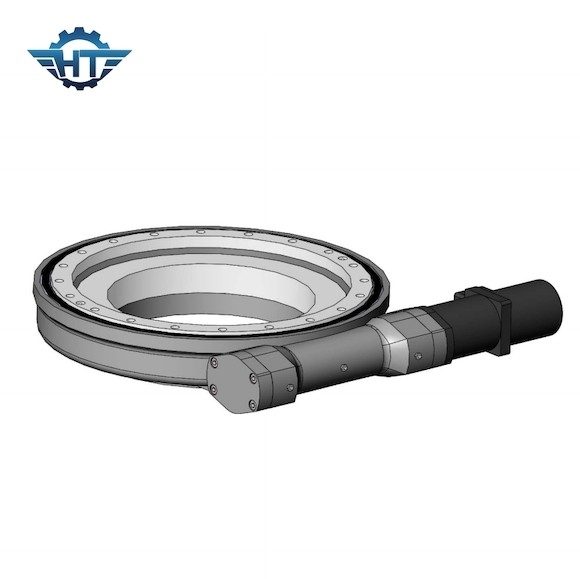

Tek Eksenli PV İzleyiciler İçin Elektrik Motorlu SE3 Küçük Sonsuz Dişli Döner Tahrik
Küçük Sonsuz Dişli Döner Tahrik Açıklama
Döner sonsuz vidalı tahrik sistemi, döner halka, taban plakası ve sonsuz vidadan oluşan kompakt yapılı bir ünitedir.Bu ünite, bir döner halkanın ve bir solucanın avantajlarını tek bir ünitede toplar.
Kombine yükleri kaldırabilen sürekli veya döngüsel hareketle yavaş dönüş gerektiren uygulamalar için uygundur.Ürün, bir elektrik veya hidrolik motoru bağlamanın yanı sıra tüm sistemi ekipmana bağlamak için standart ölçülerdedir.
Kompaktlığı, yüksek rijitliği ve bahsedilen diğer avantajları nedeniyle, mobil montaj platformları, uydu sistemi, nakliye araçlarındaki hidrolik yükleme vinçleri, küçük deniz vinçleri, uzayabilir döner merdivenler gibi çeşitli ekipmanlarda, büyük tekerlekli ünitelerde bir sonsuz tahrik sistemi kullanılmaktadır. deniz portalı taşıyıcıları.
Avantajlar
1. Döndürme 360 derece
2. Bir tahrik motorunun sol veya sağ taraftan bağlantısı
3. Kurulum sırasında dişli boşluğunu ayarlamak gerekli değildir;bu zaten üretici tarafından fabrikadan önce ayarlanmıştır
4. Basit kurulum ve düşük bakım
5. Rasyonel alan kullanımı
6. Dişli kendiliğinden kilitlenir;bu nedenle bir fren gerekli değildir
7. Kolay ve akıcı çalıştırma ve durdurma yöntemi
Döner Tahrik Parametreleri
| modeli | Oran | Nominal Çıkış Torku | Devirme Torku | Tutma Torku | Eksenel Yük | Radyal Yük | Yeterlik | Hassas | Kendinden kilitleme | Ağırlık |
| Nm | Nm | Nm | kN | kN | derece | Evet | kilogram | |||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | %40 | ≤0.1 | Evet | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | %40 | ≤0.1 | Evet | 9 |
| 5" | 37:1 | 637.5 | 6000 | 9200 | 68 | 27 | %40 | ≤0.1 | Evet | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | %40 | ≤0.1 | Evet | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | %40 | ≤0.1 | Evet | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | %40 | ≤0.1 | Evet | 51 |
| 14" | 85:1 | 6750 | 135.000 | 44200 | 680 | 230 | %40 | ≤0.1 | Evet | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | %40 | ≤0.1 | Evet | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | %40 | ≤0.1 | Evet | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | %40 | ≤0.1 | Evet | 182 |
Uygulamalar
Yatay tek eksenli takip sistemi
Esas olarak orta ve düşük enlem alanlarında uygulanan yatay tek eksenli izleme sistemi, birden fazla dizinin senkronize takibini sağlamak için bir dizi yatay tek eksenli diziyi bir dizi sürüş cihazıyla birbirine bağlar.Bağlantı dizisi, 20kWp'den 60kWp'ye kadar modül montaj kapasitesi ile 6 dizi, 8 dizi, 10 dizi ve 12 dizi olabilir.Yıllık ek elektrik üretimi, sabit brakete kıyasla %15~23'e kadardır.Eğimli arazide çöl, düz, balık havuzları gibi farklı arazilerde uygulanabilir.
