Ürün ayrıntıları:
|
| modeli: | 9 inç tek eksen | Dişli Oranı: | 61:1 |
|---|---|---|---|
| Yeterlik: | %40 | Motor: | Elektrik, Hidrolik, Step, Servo |
| Düzenlemek: | Dikey Montajlı | Başvuru: | Çatı Üstü Eğimli Güneş Takip Cihazları |
| Hassas: | 0.15 derece | OEM Hizmeti: | mevcut |
| Vurgulamak: | VE9 CE Kapalı Döner Tahrik,Kapalı Döner Tahrik IP66 Sızdırmazlık,IP66 Sızdırmazlık Motoru Döner Tahrik |
||

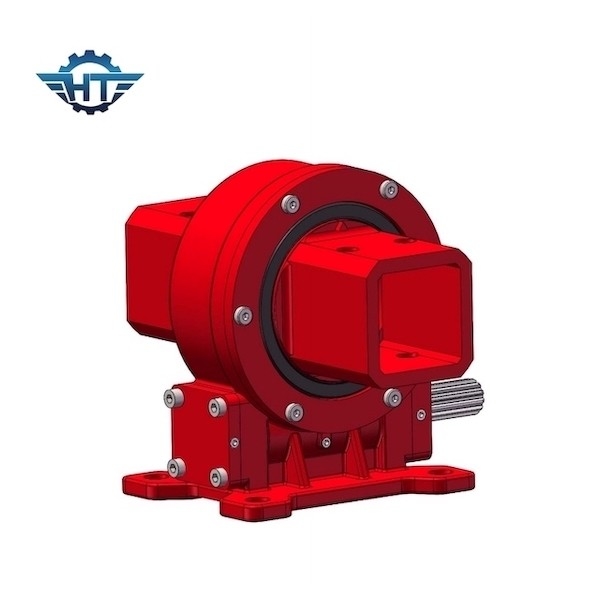

VE9 CE Dikey Döner Redüktör, Çatı Üstü Eğimli Solar İzleyiciler için IP66 Sızdırmazlık
Dikey Döner Redüktör Açıklama
Yüksek hassasiyetli VE9 döner sürücüler, aktif sistemlerin dünyanın güneşe göre dönüşünü ayarlayarak güneşi izlemesini sağlar.Güneş uygulamaları, fotovoltaik (PV) izleyicileri, heliostatları, güneş olukları, konsantre fotovoltaikleri (CPV) ve stirling motorlarını içerir.Döner sürücülerimiz yatay, dikey ve eğimli açılarda monte edilebilir, böylece sonsuz sayıda yönlendirme mümkündür.
Döner Tahrik, kapalı tip, açık gövde tipi, dikey tip, çift eksenli tip, yüksek hassasiyetli tip, sonsuz tahrik tipi vb. gibi birçok tipe sahiptir. Döner tahrik, güçlü devirme momenti torku ve statik kendinden kilitleme işlevine sahip döner yatağa dayanmaktadır.Çok diş temas yüzeyi, yüksek yükleri sürmek için özel olarak tasarlanmıştır.
VE Model Performans Parametreleri
| VE Model Performans Parametreleri | ||||||||||||
| modeli | Nominal Çıkış Torku (Nm) | Tutma Torku (kN.m) | Devirme Torku (kN.m) | Eksenel Yük (kN) | Radyal Yük (kN) | Oran | Yeterlik |
Hassas (Derece) |
IP | Çalışma Tep(℃) | Kendinden kilitleme | Ağırlık (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 251 kg |
Uygulamalar
Eğimli tek eksenli takip sistemi
Eğimli tek eksen, 30 dereceden daha yüksek enlemler için uygundur ve enlem açısı, dönen eksenin eğim açısı ile telafi edilir.Ardından, fotovoltaik güç üretiminde daha iyi bir artış elde etmek için güneşin yüksekliğini dönme ekseni yönünde takip edin.Genel olarak, güç üretimi, sabit brakete göre %25 ila %35 oranında artırılabilir.
