Güneş Takip Sistemi 21 İnç için NBR PVC Conta Kapalı Döner Tahrik

Sertifika
Çin Changzhou Hangtuo Mechanical Co., Ltd Sertifikalar
Çin Changzhou Hangtuo Mechanical Co., Ltd Sertifikalar
Ben sohbet şimdi

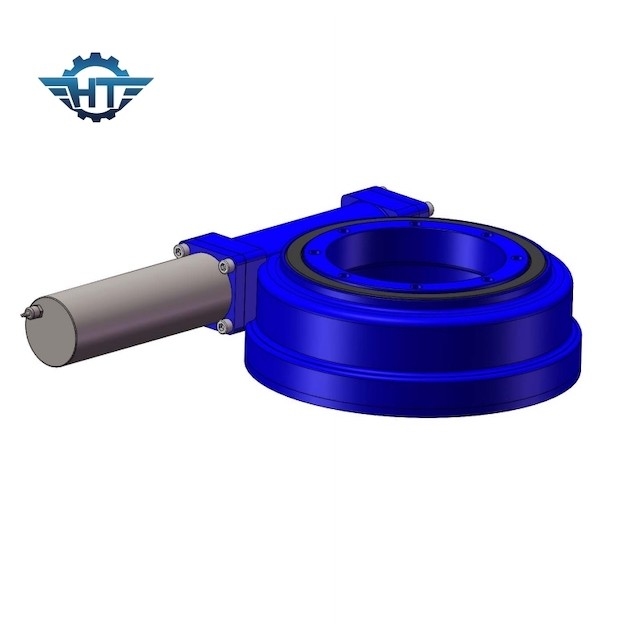

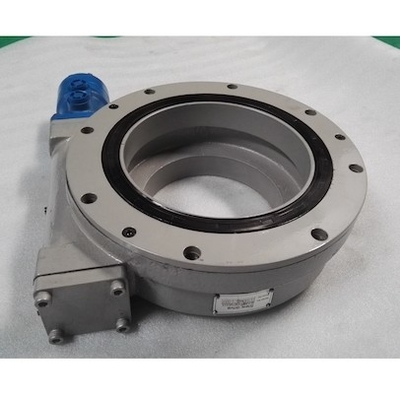

Güneş Takip Sistemi 21 İnç için NBR PVC Conta Kapalı Döner Tahrik

Güneş Takip Sistemi 21 İnç için NBR PVC Conta Kapalı Döner Tahrik
Güneş Takip Sistemi 21 İnç için NBR PVC Conta Kapalı Döner Tahrik Güneş Takip Sistemi 21 İnç için NBR PVC Conta Kapalı Döner Tahrik

Büyük resim :  Güneş Takip Sistemi 21 İnç için NBR PVC Conta Kapalı Döner Tahrik

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: HT
Sertifika: CE, ISO9001
Model numarası: SE21"
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 parça
Fiyat: USD 280~504 / pc
Ambalaj bilgileri: KONTRPLAK KUTU
Teslim süresi: 15~45 gün
Ödeme koşulları: L/C, T/T, Western Union
Yetenek temini: ayda 2000 adet

Güneş Takip Sistemi 21 İnç için NBR PVC Conta Kapalı Döner Tahrik

Açıklama
Malzeme: 50Mn, 42CrMo modeli: SE21"
Dişli Oranı: 125:1 Nominal Çıkış Torku: 16 kNm
Devirme Torku: 205 kNm Yeterlik: %40
Renk: RAL 9006 Mühür tipi: NBR+PVC, FB Tipi
Vurgulamak:

NBR PVC Conta Kapalı Döner Tahrik

,

Güneş Takip Sistemi için Döner Tahrik 21 İnç

,

21 İnç sonsuz dişli döner halka

Kapalı Sonsuz Dişli Döner Halka Sürücüsü, Otomasyon Robotiği için 21 İnç Büyük Boy



Kapalı Sonsuz Dişli Döner Halka Tahrik Açıklama



Kapalı womr dişli döner halka tahriki, kademeli aks eğik dişli mekanizmasından daha kompakt olan büyük bir aktarım oranı elde edebilir.Hat teması için iki tekerlek birbirine geçen diş yüzeyi ile taşıma kapasitesi, kademeli aks eğik dişli mekanizmasından çok daha yüksektir.Sonsuz tahrik, spiral şanzımana eşdeğerdir, çok dişli örgülü şanzımandır, bu nedenle şanzıman düzgün, düşük gürültülüdür.Ve kendinden kilitlidir, solucanın kılavuz açısı, birbirine geçen dişler arasındaki eşdeğer sürtünme açısından daha az olduğunda, mekanizma kendi kendine kilitlenme özelliğine sahiptir;tersine kendi kendini kilitlemeyi gerçekleştirebilir, yani sadece solucan tekerleğini sürmek için solucan.Bu özelliği ile ağır makinelerde kullanılan sonsuz vida mekanizması güvenlik koruma rolü oynayabilir.



SE21 Teknik Parametreler



Menşe Yeri: Jiangsu, Çin (Anakara)
Marka Adı: Hangtuo

Statik Eksenel derecelendirme: 1600 KN

Statik radyal derecelendirme: 640 KN

Dinamik eksenel derecelendirme: 385 KN
Dinamik radyal derecelendirme: 335 KN

Durum: Yeni
Çıkış torku: 16 kNm
Dişli Oranı: 125:1

Devirme momenti torku: 205 KN.m
Tutma torku:105 KN.m

Motor: 125CC,160CC,200CC hidrolik motor
Sağlanan Satış Sonrası Hizmet: Yurtdışındaki makinelere hizmet verebilecek mühendisler



SE Modeli Performans Parametreleri


SE Modeli Performans Parametreleri
modeli Nominal Çıkış Torku (Nm) devirme
tork
(kN.m)
Tutma
tork
(kN.m)
eksenel
Yük
(kN)
Radyal
Yük
(kN)
Oran Yeterlik Hassas
(derece)
IP çalışma kademesi
(℃)
Kendinden kilitleme Ağırlık
(kilogram)
1" 400 1 2 22 12 32:1 %40 ≤0.15 66 -40~+80 Evet 6
3" 806 1.5 3 30 16 31:1 %40 ≤0.15 66 -40~+80 Evet 8
5" 962 6 9 68 27 37:1 %40 ≤0.15 66 -40~+80 Evet 12
7" 7344 13,5 12 132 58 57:1 %40 ≤0.15 66 -40~+80 Evet 21
9" 8784 45 30.8 340 130 61:1 %40 ≤0.15 66 -40~+80 Evet 49
12" 11232 54 45 480 190 78:1 %40 ≤0.15 66 -40~+80 Evet 61
14" 11232 68 54 680 230 85:1 %40 ≤0.15 66 -40~+80 Evet 63
17" 11232 135 65 980 390 102:1 %40 ≤0.15 66 -40~+80 Evet 105
21" 18000 203 81 1600 640 125:1 %40 ≤0.15 66 -40~+80 Evet 149
25" 18000 271 89 2400 950 150:1 %40 ≤0.15 66 -40~+80 Evet 204



Uygulamalar



Hangtuo döner tahrikler ve döner yatak/halka, kamyona monte vinçler, açık deniz arabaları, ekskavatör gibi inşaat ekipmanları ve otomasyon robotik sistemi için kullanılabilir.
