Ürün ayrıntıları:
|
| Tip: | VE9 solucan düşürücü | Malzeme: | 42CRMN veya 50Mn |
|---|---|---|---|
| Başvuru: | Güneş enerjisi | Garanti süresi: | 10 yıl |
| Renk: | Müşteri gerekli | Boyut: | 3 inç ila 25 inç |
| IP sınıfı: | IP66 | Özellik: | ters kendi kendine kilit |
| Vurgulamak: | Kapalı VE9 Dikey Döner Sürücü,Eğik Tek Dikey Döner Sürücü,Kapalı VE9 güneş takip sürücüsü |
||

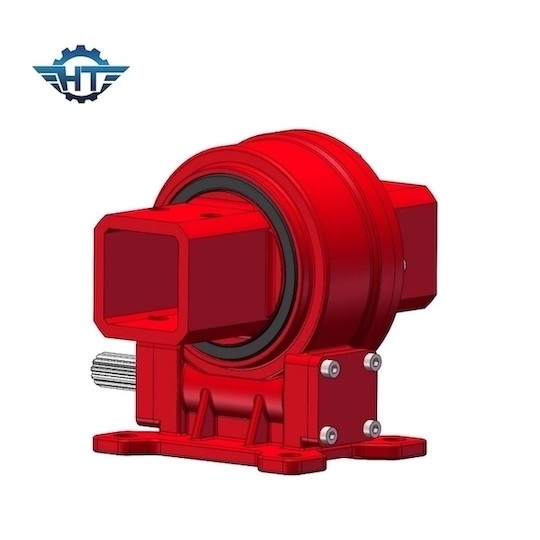

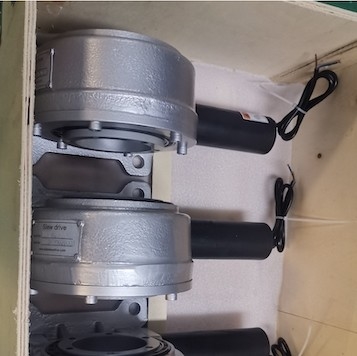

Güneş Enerjisi İçin Elektrik Motorlu Kapalı VE9 Dikey Güneş İzleyici Döner Tahrik
Elektrikli Güneş Döner Tahrik Açıklaması
Elektrikli güneş döner tahrikli takip sistemi, gelişmiş fotoelektrik dönüşüm verimliliği elde etmek için fototermal ve fotovoltaik enerji üretiminde güneş ışığının kullanımını optimize eden mekanik ve elektronik bir kontrol ünitesi sistemidir.Şunları içerir: döner sürücüler, motorlar (DC, step, servo, planet dişli motorlar, itme çubuğu motorları, vb.), sonsuz dişliler, sensör sistemleri vb.
Ortam sıcaklığı:
Sonsuz dişli tahrikinin çalışma sıcaklığı aralığı: -40℃~+80℃.
Sonsuz dişli tahrik çifti tarafından sağlanan mekanik verimlilik değeri, iyi yağlama için uygun olan ve nominal tork ve hızın altında olan bir ortalama değer veya bir referans değerdir.Diş yüzeyinin kayma hızı artırılarak, helis açısı artırılarak veya sonsuz eğimin pürüzlülüğü artırılarak mekanik verim arttırılabilir.
yağlama:
Fabrikadan çıkmadan önce, sonsuz dişli ve sonsuz dişli çiftinin normal çalışmasını sağlamak için döner sonsuz dişli tahrikinin diş yüzeyine, yatağına ve yuvarlanma yoluna karşılık gelen gres enjekte edilir.Eklenen gresin orijinal gres ile tamamen uyumlu olmasını sağlamak için düzenli gres enjeksiyonu gereklidir.
VE Model Performans Parametreleri
| VE Model Performans Parametreleri | ||||||||||||
| modeli | Nominal Çıkış Torku (Nm) | Tutma Torku (kN.m) | Devirme Torku (kN.m) | Eksenel Yük (kN) | Radyal Yük (kN) | Oran | Yeterlik |
Hassas (Derece) |
IP | Çalışma Tep(℃) | Kendinden kilitleme | Ağırlık (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 251 kg |
Uygulamalar
1. Düz tek eksenli bağlantı
2. Eğik tek eksenli bağlantı
3. Eğik tek eksenli birim
4. Çift eksenli güneş takip sistemi
