Ürün ayrıntıları:
|
| Malzeme: | 50Mn, 42CrMo | Modeli: | SDE7" |
|---|---|---|---|
| Dişli Oranı: | 57:1 | Nominal çıkış torku: | 2000 Nm |
| Tutma torku: | 13500 Nm | Devirme Torku: | 13200 Nm |
| Yeterlik: | %40 | Standart Renk: | RAL 9006 |
| Vurgulamak: | slew drive motor,slewing ring gear |
||

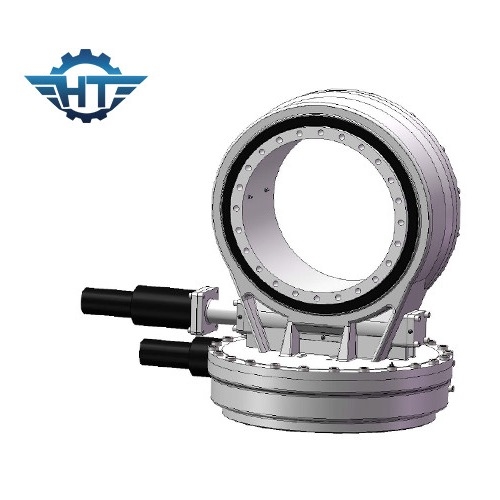

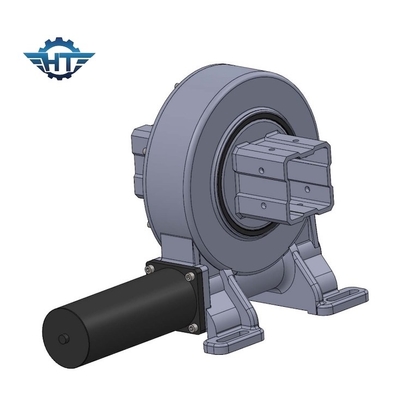

PV İzleme ve Hassas Ekipmanlar için Çok Dişli Temaslı Solar Döner Tahrikli Şanzıman
Solar Dönüş Tahrik Şanzıman Açıklama
Ağırlıklı olarak tünel açma ekipmanları, liman ve tersane vinçleri, inşaat ekipmanları, mobil vinçler, offshore teknolojisi, kule vinçler, torna makineleri, güneş enerjisi santralleri, gemi güvertesi vinçleri, demiryolu vinçleri, insan asansörleri, rüzgar türbinleri için geçerli olan 200 mm'den 5000 mm'ye kadar uzanan ürünlerimiz, ve dahası.Rulman tasarımını özel ihtiyaçlarınıza göre optimize etme yeteneğimiz benzersizdir ve size sağlamak için elimizden gelenin en iyisini yapacağız.
Döner sürücü, genellikle solucan, döner halka, mahfaza, motor ve diğer bileşenlerden oluşan, genellikle döner halka olarak adlandırılan yeni bir döner ürün türüdür.Çekirdek bileşenler döner yatak olduğundan, aynı anda eksenel kuvvetlere, radyal kuvvetlere ve devrilme momentlerine dayanabilirler.Geleneksel döner ürünlerle karşılaştırıldığında, yeni döner sürücü kolay kurulum, kolay bakım ve daha yüksek IP derecesi özelliklerine sahiptir.
Özellikler
1. Güneş takip sisteminin güvenliğini artırmak için yüksek geri tutma torku
2. Sonsuz vidayı içeride sarmak
3. Yüksek yük sağlamak için çoklu diş teması
4. Kendinden kilitleme işlevi
SDE Modeli Döner Tahrik Performans Parametreleri
|
modeli |
Oran |
Nominal Çıkış Torku(Nm) |
Eğme Torku(Nm) |
Tutma Torku(Nm) |
Eksenel Yük(kN) |
Radyal Yük(kN) |
Yeterlik |
Hassasiyet(°) |
kendinden kilitleme |
Ağırlık (kg) |
|
3" |
31:1 |
600 |
1500 |
5800 |
10 |
15 |
%40 |
≤0,1 |
Evet |
25 |
|
5" |
37:1 |
800 |
6000 |
9200 |
16 |
27 |
%40 |
≤0,1 |
Evet |
34 |
|
7" |
57:1 |
2000 |
7500 |
13200 |
34 |
58 |
%40 |
≤0,1 |
Evet |
56 |
|
9" |
61:1 |
4300 |
16000 |
27200 |
60 |
130 |
%40 |
≤0,1 |
Evet |
92 |
|
12" |
78:1 |
5800 |
25000 |
40560 |
77 |
190 |
%40 |
≤0,1 |
Evet |
160 |
|
14" |
85:1 |
6750 |
48000 |
44200 |
110 |
230 |
%40 |
≤0,1 |
Evet |
224 |
|
17" |
102:1 |
9460 |
67000 |
53040 |
142 |
390 |
%40 |
≤0,1 |
Evet |
320 |
|
21" |
125:1 |
16000 |
89000 |
65000 |
337 |
640 |
%40 |
≤0,1 |
Evet |
492 |
|
25" |
150:1 |
21450 |
112000 |
89000 |
476 |
950 |
%40 |
≤0,1 |
Evet |
705 |
Uygulamalar
Döner sürücü, PV, CPV, STP güneş takip sistemlerinde ve kamyon vinçleri, manliftler, döner tablalar, liman makineleri, modüler araçlar, küçük rüzgar enerjisi sistemleri ve uydu iletişimleri dahil olmak üzere inşaat uygulamalarında yaygın olarak kullanılmaktadır.
