Ürün ayrıntıları:
|
Malzeme: | 50Mn, 42CrMo | Dişli Oranı: | 37:1 |
---|---|---|---|
Boyut: | 3 ila 25 inç | Dişli tipi: | Sertleştirilmiş Dişli |
Garanti: | 5 yıl | OEM: | mevcut |
Teknik Destek: | Evet | Başvuru: | Güneş takip sistemi |
Vurgulamak: | OEM Döner Tahrik Şanzıman,Sertleştirilmiş Dişli Döner Tahrik Şanzıman,CSP Sistemi hidrolik dönüş tahriki |

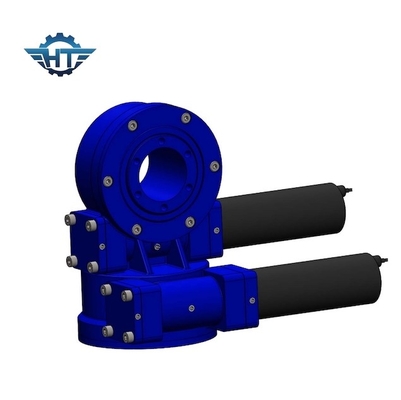

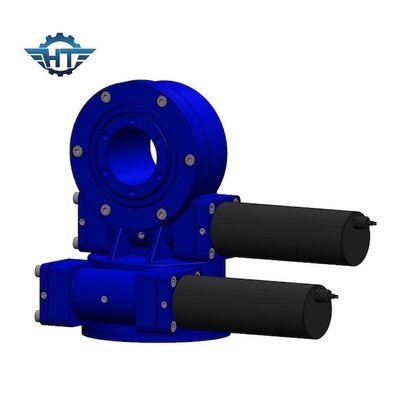

Duan Eksen Güneş Montaj Sistemi için Elektrik Motorlu 5 İnç Döner Tahrik Dişlisi
Döner Tahrik Dişlisi Açıklama
Döner tahrik için, eğik izleme sistemi, düz tek izleme sistemi, CPV ve güneş enerjisi izleme alanları gibi PV sisteminde hem düzenli hem de hassas izleme gereksinimlerini karşılamak için 60'tan fazla modelle 3" ila 25" arasında 10 farklı boyut mevcuttur.Döner tahriklerimiz daha yüksek çıkış torkuna ve tutma momenti torkuna sahiptir, mükemmel izleme hassasiyetine, korozyon önleyici kaplamaya ve anti UV sızdırmazlığına, IP66 koruma sınıfına sahiptir ve PV, CPV, CSP sistemlerinde yaygın olarak kullanılır.
Kendi fabrikamızda sıkı kalite kontrol sistemine sahibiz, ISO9001-2008 kalite sistem sertifikasını geçtik ve ülkemizin mühendislik ve makine standartlarını karşılıyoruz.
SDE Modeli Döner Tahrik Performans Parametreleri
SDE Modeli Performans Parametreleri | ||||||||||||
modeli | Nominal Çıkış Torku (Nm) |
Devirme Torku (kN.m) |
Tutma Torku (kN.m) | Eksenel Yük (kN) | Radyal Yük (kN) | Oran | Yeterlik |
Hassas (derece) |
IP |
çalışma kademesi (℃) |
Kendinden kilitleme | Ağırlık (kg) |
3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 25kg |
5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 34kg |
7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 56kg |
9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 92kg |
12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 160kg |
14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 224kg |
17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 320kg |
21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 492kg |
25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 705kg |
Soru-Cevap
Döner sürücülerin uygun boyutu nasıl seçilir?
Sadece performans eksikliğinden veya performans fazlalığından kaçınmak için döner tahriklerin uygun boyutunu seçmek, uygun maliyetli çözümlere ulaşmada önemli bir rol oynar.
Uygun bir döner tahrik seçmek için lütfen bize aşağıdaki bilgileri verin:
1. uygulama
2. gerekli çıkış toque.Bu veriler hakkında net bir fikriniz yoksa, bize sadece yükü, örneğin döner sürücümüzdeki panellerin ağırlığını ve montaj braketlerini söyleyin.
3. Önerdiğimiz sürücünün büyük rüzgar geldiğinde maksimum yükü taşıyabileceğini hesaplamak için kullanılan yük boyutları ve son 10 yılda bölgenizdeki en büyük rüzgar.
4. İhtiyacınız olan çıkış hızı, sizin için uygun motorları önermemize yardımcı olacaktır.
5. geri tepme, IP derecesi talebi vb. gibi diğer bilgiler
