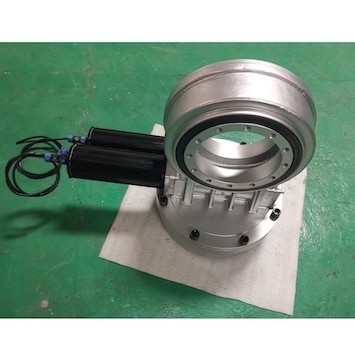

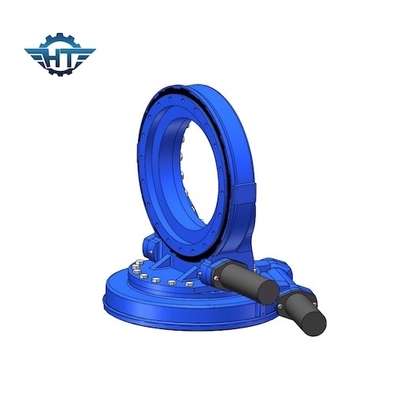

PV Panel Solar Tracker Slew Drive için 7 İnç Çift Eksenli Döner Tahrik Şanzıman

PV Panel Solar Tracker Slew Drive için 7 İnç Çift Eksenli Döner Tahrik Şanzıman
PV Panel Solar Tracker Slew Drive için 7 İnç Çift Eksenli Döner Tahrik Şanzıman PV Panel Solar Tracker Slew Drive için 7 İnç Çift Eksenli Döner Tahrik Şanzıman

Büyük resim :  PV Panel Solar Tracker Slew Drive için 7 İnç Çift Eksenli Döner Tahrik Şanzıman

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: HT
Sertifika: CE, ISO9001
Model numarası: SDE7"
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 parça
Fiyat: USD 100~1600/ pc
Ambalaj bilgileri: KONTRPLAK KUTU
Teslim süresi: 15~45 gün
Ödeme koşulları: L/C, T/T, Western Union
Yetenek temini: Ayda 500 ADET

PV Panel Solar Tracker Slew Drive için 7 İnç Çift Eksenli Döner Tahrik Şanzıman

Açıklama
modeli: SDE7" Çıkış Torku: 2000 Nm
Devirme Torku: 7500 Nm Tutma Torku: 13200 Nm
OEM: mevcut Dişli Oranı: 57:1
Özellik: Hızlı kurulum Hassas: 0~0.15°
Vurgulamak:

7 İnç Çift Eksenli Döner Sürücü

,

PV Panel Döner Sürücü Şanzıman

,

PV Panel Solar Tracker Döner Sürücü

PV Panel Güneş Takip Sistemleri İçin 7 İnç Çift Eksenli Sonsuz Dişli Tahrik Şanzımanı



Çift Eksenli Sonsuz Dişli Tahrik Şanzıman Açıklaması



0,99 mx 1,64 m boyutlarında ve her biri maks. 20 kg ağırlığında 15 adet güneş paneli için 0,1 dereceye kadar döner tahrik hassasiyetine ve arka yapıya sahip 7 inç 2 eksenli veya çift eksenli Solar Tracker.Yani 30㎡'ye kadar güneş paneli yüzeyi için birlikte.Diğer döner sürücülerin taşıyabileceği önerilen fotovoltaik panel alanları aşağıdaki gibidir:



döner tahrik modeli metrekare güneş panelleri taşıyabilir(max)
SDE1 <5 ㎡
SDE3 <15 ㎡
SDE5 <20 ㎡
SDE7 <30 ㎡
SDE9 <40 ㎡
SDE12 <50 ㎡
SDE17 <60 ㎡



SDE Modeli Döner Tahrik Performans Parametreleri



SDE Modeli Performans Parametreleri
modeli Nominal Çıkış Torku (Nm)

Devirme Torku

(kN.m)

Tutma Torku (kN.m) Eksenel Yük (kN) Radyal Yük (kN) Oran Yeterlik

Hassas

(derece)

IP

çalışma kademesi

(℃)

Kendinden kilitleme Ağırlık (kg)
3" 600 1.5 5.8 10 15 31:1 %40 ≤0.15 66 -40~+80 Evet 25kg
5" 800 6 9.2 16 27 37:1 %40 ≤0.15 66 -40~+80 Evet 34kg
7" 2000 7.5 13.2 34 58 57:1 %40 ≤0.15 66 -40~+80 Evet 56kg
9" 4300 16 27.2 60 130 61:1 %40 ≤0.15 66 -40~+80 Evet 92kg
12" 5800 25 41 77 190 78:1 %40 ≤0.15 66 -40~+80 Evet 160kg
14" 6750 48 45 110 230 85:1 %40 ≤0.15 66 -40~+80 Evet 224kg
17" 9460 67 54 142 390 102:1 %40 ≤0.15 66 -40~+80 Evet 320kg
21" 16000 89 65 337 640 125:1 %40 ≤0.15 66 -40~+80 Evet 492kg
25" 21450 112 89 476 950 150:1 %40 ≤0.15 66 -40~+80 Evet 705kg



Uygulamalar



Fototermal Takip Sisteminde Döner Tahrik Uygulaması
1. Çanak takip sistemi, iki eksenli takip aslında iki tipe ayrılabilir: yatay ve yükseklik.
2. Oluk tipi fototermal sistem, büyük oluk tipine ve küçük oluk tipine ayrılabilir.Oluğun büyük açıklığı ve hızlı dönüş hızı gerekliliği nedeniyle, şu anda büyük kanallar için hidrolik silindirler kullanılmaktadır, ancak redüktör kullanan büyük oluk projeleri de vardır.Küçük oluk tipi, özellikle ısıtma oluğu tipi projeler için, kollektörün uzunluğu nispeten kısadır ve bu, VE serisi dikey döner redüktörün kurulumu ve kullanımı için çok uygundur.Desteğin ve döner redüktörün entegre tasarımı sayesinde kurulum uygundur.Aynı zamanda, oluk braketinin karmaşık yapısal tasarımı basitleştirilmiştir.
3. Fresnel projesi mini oluğa benzer.
