Ürün ayrıntıları:
|
| modeli: | VE9 döner redüktör | Özellik: | ters kendi kendine kilit |
|---|---|---|---|
| Oran: | 61:1 | Başvuru: | akıllı Takip Sistemi |
| Sürücü Voltajı: | 12V, 24V, 48V, 220V, 230V | IP sınıfı: | IP66 |
| Renk: | İstendiği Gibi | verimlilik: | %40 |
| Vurgulamak: | Tek Dikey Döner Tahrik Motoru,Döner Tahrik Motoru 48V,48V Solar Tracker Döner Tahrik |
||

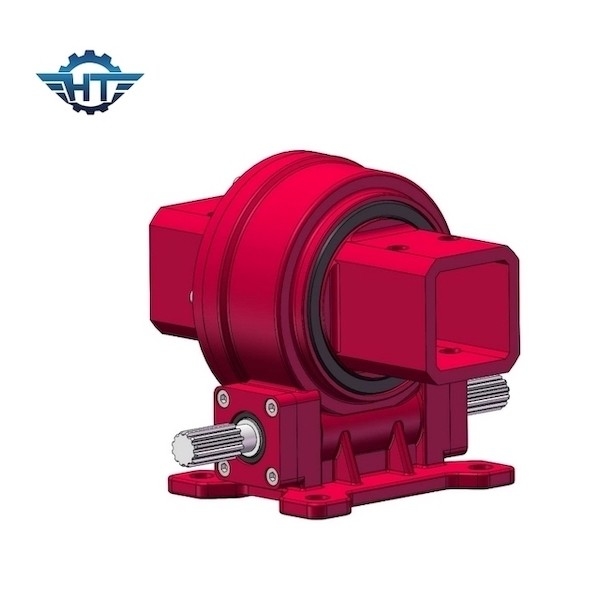

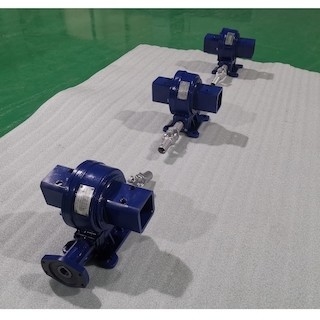

Bağlantı Tek Eksenli Akıllı Güneş Takip Sistemi için 9 İnç Tek Dikey Döner Dişli
VE9 Dikey Döner Tahrik Şanzıman Açıklaması
Dişli redüktörü, yavaşlama amacına ulaşmak için tüm vites şanzıman seviyelerini kullanır.Redüktör, her seviyede dişli çiftlerinden oluşur.Örneğin, belirli bir yavaşlama amacına ulaşmak için büyük bir dişliyi sürmek için küçük bir dişli kullanılabilir ve daha sonra çok aşamalı bir yapı kullanılır., hız büyük ölçüde azaltılabilir.
VE9 dikey tasarımı, Hangtuo döner sürücülerin en büyük parlak noktasıdır, dikey tasarım esas olarak güneş takip sistemi için kullanılır, özel yapı, tek eksenli güneş takip sistemi braketinin karmaşık yapısını basitleştirir, tüm sistemin maliyetini düşürür, dikey tasarım, güneş izci pazarında daha rekabetçi bir rol oynuyor.
VE Model Performans Parametreleri
| VE Model Performans Parametreleri | ||||||||||||
| modeli | Nominal Çıkış Torku (Nm) | Tutma Torku (kN.m) | Devirme Torku (kN.m) | Eksenel Yük (kN) | Radyal Yük (kN) | Oran | Yeterlik |
Hassas (Derece) |
IP | Çalışma Tep(℃) | Kendinden kilitleme | Ağırlık (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 251 kg |
Uygulamalar
Çift eksenli döner tahrikler için en yaygın döner tahrik uygulaması, heliostatlar ve konsantre fotovoltaikler (CPV) gibi çift eksenli güneş takip cihazları ve uydu veya radar çanaklarıdır.Diğer uygulamalar arasında otomotiv asansörleri, robotik kol konumlandırıcılar ve sahne ekipmanları yer alır.
SDE Çift Eksenli Konumlandırıcı Özellikleri
