Ürün ayrıntıları:
|
Modeli: | SDE 7 | Dişli Oranı: | 57:1 |
---|---|---|---|
Hayat: | ≥10000 saat | Gürültü: | ≤60dB |
Çalışma sıcaklığı: | -40°C~+120°C | Güç kaynağı: | AC/DC |

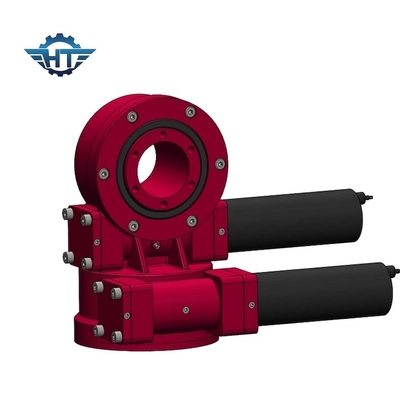

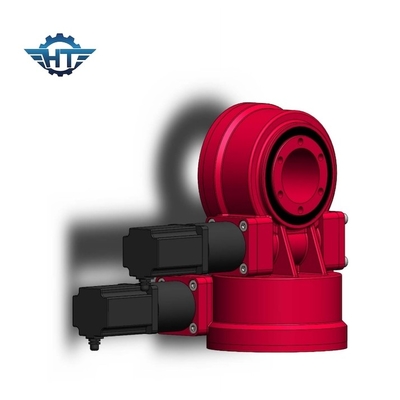

Ürün adı: | Çift Eksenli Dönüş Sürücüsü | Hız: | 0.1-1.5rpm |
Vurgulamak: | slew drive motor,worm gear slew drive |
SDE serisi döner sürücümüz esas olarak PV, STP, CSP güneş takip sistemleri için kullanılır.
Diğer tip döner sürücülerimiz, kamyon vinçleri, manliftler, döner tablalar, liman makineleri, modüler araçlar, küçük rüzgar enerjisi sistemleri ve uydu iletişimleri, ağır yük taşıyıcıları, köprü inceleme ekipmanları, teleskopik çalışma platformu, sepet döndürücü gibi inşaat uygulamalarında yaygın olarak kullanılmaktadır. gereksinimler, yat vinci, çimento karıştırıcı, ekskavatör vb.döner tahriklerle eşleştirmek için hidrolik motor ve DC Motor.Ürünler tüm dünyaya ihraç edilmiştir.
SDE Model Çevirme Tahrikinin Performans Tablosu
modeli | Oran | Nominal Çıkış Torku(Nm) | Eğme Torku(Nm) | Tutma Torku(Nm) | Eksenel Yük(kN) | Radyal Yük(kN) | Yeterlik | Hassasiyet(°) | kendinden kilitleme | Ağırlık (kg) |
3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | %40 | ≤0,1 | Evet | 25 |
5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | %40 | ≤0,1 | Evet | 34 |
7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | %40 | ≤0,1 | Evet | 56 |
9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | %40 | ≤0,1 | Evet | 92 |
12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | %40 | ≤0,1 | Evet | 160 |
14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | %40 | ≤0,1 | Evet | 224 |
17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | %40 | ≤0,1 | Evet | 320 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | %40 | ≤0,1 | Evet | 492 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | %40 | ≤0,1 | Evet | 705 |
Ana Özellikler
1. Entegre dişli ve sonsuz dişliye sahip, mevcut uygulamalara kolayca entegre edilebilen kuruluma hazır sistem
2. Azaltılmış bakım maliyetleri
3. Yer tasarrufu sağlayan kurulumlar için kompakt paketler
4. Tüm standart elektrik motorları ve hidrolik motorlar için flanşlı olarak mevcuttur
5. Solucan tahrikli
6. IP66 sızdırmazlık sınıfı
7. Modüler yapı, çok hızlı değişikliklere izin verir
8. Dişliyi tamamen saran uzun ömürlü Muhafaza (gres haznesi, kirlenmeye ve temasa karşı koruma)
9. Kompakt tasarımda maksimum yük kapasitesi
Kurulum Talimatları-kombinasyonu
1. Yatay kurulum ve Dikey kurulum.
2. Çekme tekli döner tahrik sistemleri, çift eksenli döner tahrik sistemlerine ulaşabilir.
3. Bir çift eksenli döner tahrik, çift eksenli döner tahrik sistemlerine ulaşabilir.
4. Bir lineer aktüatöre sahip bir çevirme tahriki, çift eksenli çevirme tahriklerine de ulaşabilir.
