Ürün ayrıntıları:
|
modeli: | 14 inç | Dişli Oranı: | 102:1 |
---|---|---|---|
Yeterlik: | %40 | Tip: | yatay dizi |
Başvuru: | rüzgar jeneratörleri | OEM Hizmeti: | mevcut |
sürücü: | hidrolik, elektrik | IP sınıfı: | IP66 |
Vurgulamak: | 17 İnç Kapalı Döner Tahrik,Kapalı Döner Tahrik IP66,Yatay Montajlı elektrikli dönüş tahriki |

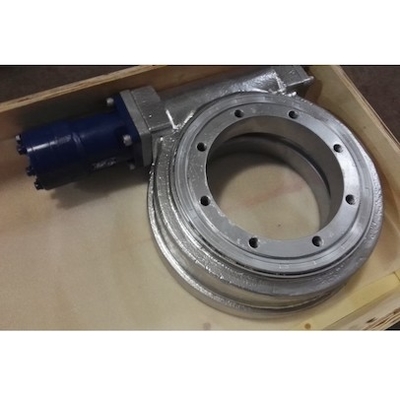

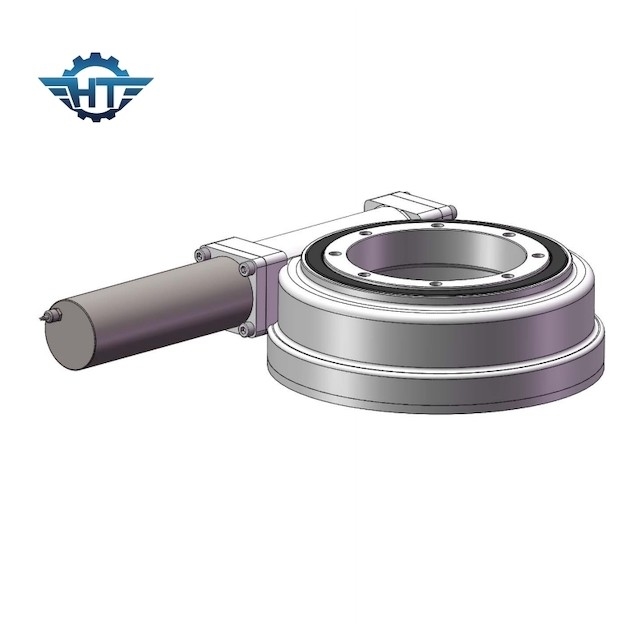

Rüzgar Jeneratörleri için 17 İnç Hidrolik Kapalı Döner Tahrik, IP66 Yatay Montajlı
Hidrolik Kapalı Döner TahrikTanım
Hidrolik motorlu döner tahrikler esas olarak liman makineleri, madencilik makineleri, kaynak makineleri, inşaat araçları, modüler araçlar, rüzgar enerjisi sistemleri vb. eşzamanlı.
Özellikler
1. Kademeli şaft sarmal dişli mekanizmasından daha kompakt olan büyük bir aktarım oranı elde edilebilir.
2. İki tekerleğin birbirine geçen diş yüzeyleri hat temasındadır ve taşıma kapasitesi, kademeli şaftlı helisel dişli mekanizmasınınkinden çok daha yüksektir.
3. Sonsuz sürücü, çok dişli bir ağ bağlantısı olan vidalı sürücüye eşdeğerdir, bu nedenle sürücü sabittir ve gürültü küçüktür.
4. Kendinden kilitlidir.Sonsuz vidanın ön açısı, birbirine geçen dişli dişleri arasındaki eşdeğer sürtünme açısından daha az olduğunda, mekanizma kendi kendini kilitleme özelliklerine sahiptir ve tersine kendi kendine kilitleme sağlayabilir, yani yalnızca solucan solucanı çalıştırabilir, ancak solucanı çalıştıramaz. .Ağır makinelerinde kullanılan kendinden kilitli sonsuz mekanizma gibi, ters kendinden kilitlemeli güvenlik korumasında rol oynayabilir.
5. İletim verimliliği düşüktür ve aşınma daha ciddidir.Sonsuz dişli şanzımana geçtiğinde, birbirine geçen dişli dişleri arasındaki nispi kayma hızı büyüktür, bu nedenle sürtünme kaybı büyüktür ve verim düşüktür.Diğer taraftan bağıl kayma hızı diş yüzeyinde ciddi aşınma ve ısı oluşumuna neden olur.Isıyı dağıtmak ve aşınmayı azaltmak için, iyi sürtünme önleyici ve aşınma önleyici özelliklere sahip daha pahalı malzemeler ve iyi yağlama cihazları sıklıkla kullanılır, bu nedenle maliyet yüksektir..
6. Solucanın eksenel kuvveti büyüktür
SE Modeli Performans Parametreleri
SE Modeli Performans Parametreleri | ||||||||||||
modeli | Nominal Çıkış Torku (Nm) | devirme tork (kN.m) |
Tutma tork (kN.m) |
eksenel Yük (kN) |
Radyal Yük (kN) |
Oran | Yeterlik | Hassas (derece) |
IP | çalışma kademesi (℃) |
Kendinden kilitleme | Ağırlık (kilogram) |
1" | 400 | 1 | 2 | 22 | 12 | 32:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 6 |
3" | 806 | 1.5 | 3 | 30 | 16 | 31:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 8 |
5" | 962 | 6 | 9 | 68 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 12 |
7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 21 |
9" | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 49 |
12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 61 |
14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 63 |
17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 105 |
21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 149 |
25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 204 |
Uygulamalar
1. Modüler römorklar
2. Her türlü vinç
3. Havadan çalışma platformu
4. Rüzgar enerjisi sistemleri
