Ürün ayrıntıları:
|
| Model numarası: | SE14 | Tutma Torku: | 54200 Nm |
|---|---|---|---|
| Devirme Torku: | 68000 Nm | Çıkış Torku: | 6550 Nm |
| Statik Eksenel Yük: | 680 kN | Statik Radikal Yük: | 230 kN |
| Montaj Delikleri: | 21*M16 | Ağırlık: | 63 Kg |
| Vurgulamak: | SE14 Sonsuz Dişli Döner Tahrik,Döner Tahrik Şanzıman 6550 Nm,dönüş tahrikli güneş enerjisi 6550 Nm |
||

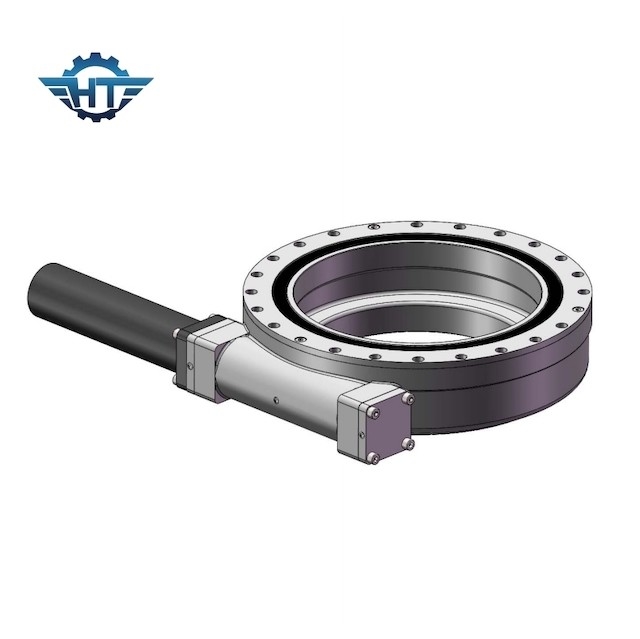

Solar İzleyiciler İçin Kapalı Muhafazalı SE14 Sonsuz Dişli Hidrolik Döner Tahrik Şanzımanı
Ürün Açıklaması
Standart döner tahrikler, açık bir mahfaza ile donatılırken, açık bir mahfaza, parçalara iyi bir IP derecesi veremez.Hangtuo'nun döner sürücüleri, döner sürücüye IP66 giriş koruması sağlayan kapalı bir muhafazaya sahiptir.Bu, döner sürücünün zorlu ortamlarda çalışmasına yardımcı olur.Döner tahrikimiz, kendinden kilitli kum saati sonsuz mil özelliğine sahiptir.Güç kaynağı girişi nötr konuma getirildiğinde, sonsuz mil, herhangi bir harici frenleme aygıtı gerektirmeden yükü yerine kilitleyecektir.
SE serisinin Performans Parametreleri
| SE Modeli Performans Parametreleri | ||||||||||||
| modeli |
Nominal Çıkış Tork (Nm) |
devirme tork (Nm) |
Tutma tork (Nm) |
eksenel Yük (kN) |
Radyal Yük (kN) |
Oran | Yeterlik |
Hassas (derece) |
IP |
Çalışma Tep. (℃) |
kendi kendine kilitleme |
Ağırlık (kilogram) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 204 |
Uygulamalar
Tipik uygulamalar arasında güneş takip cihazları, rüzgar türbinleri, uydu anteni ve radar çanakları, kamyon vinçleri, insan asansörleri, yardımcı ekipman, hidrolik ekipman ataşmanları, yağ aracı ekipmanı, lastik yükleyiciler, kazıcılar ve otomotiv asansörleri, robot vb. bulunur.
Taşıma, Taşıma ve Depolama
Sadece yatay konumda taşıyın, darbelerden kaçınılmalıdır.
İş eldivenleri giyin ve döner tahriki tutarken dikkatli olun.
Güvenli kaldırma, taşıma ve yerleştirme için cıvataları sabitlemek için döner tahriklerdeki halkaların deliklerini kullanın.
Sadece yatay konumda ve kapalı odalarda saklayın, ıslanmadan koruyun, açıkta kalan çift yüzeylerin yüzey korozyon koruması kapalı ambalajda yaklaşık 1 ay sürer.Daha uzun süreli depolama, özel koruyucu önlemler gerektirir.
Ambalajsız döner tahriklerin taşınması
Uygun kaldırma tertibatı kullanın / ürünü asla dikey olarak taşımayın
Ambalajsız döner tahrikler, aşağıdaki koşullar altında kaldırma tertibatı ile taşınabilir:
1. Kaldırma tertibatı, ünite taşıma yüküne uygun şekilde yapılandırılmalıdır.
2. Halka cıvatalar, taşıma ünitesinin ağırlığına uygun şekilde yapılandırılmalıdır.
3. Döner tahrik yalnızca kendi başına taşınmalıdır.
4. Şirket içi taşıma sadece yatay olarak yapılacaktır.
