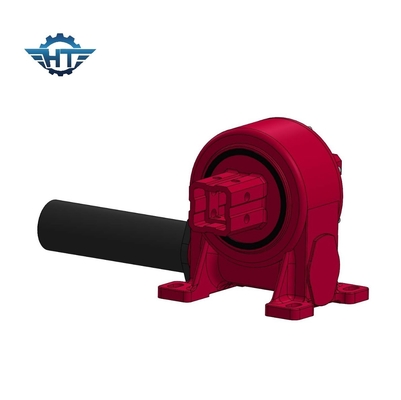

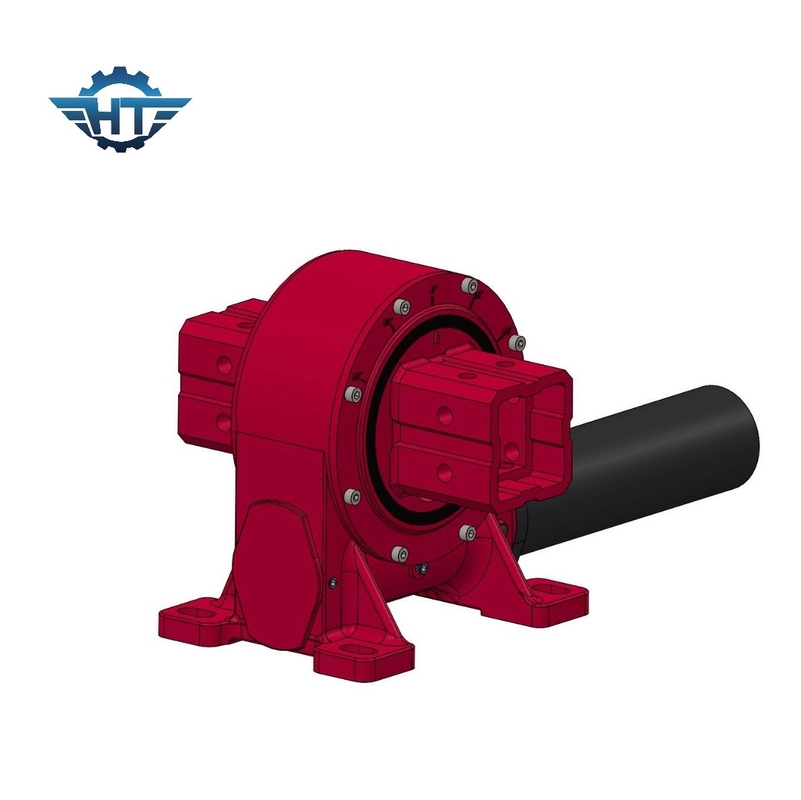

Tek Eksenli Güneş Paneli İzleme Sistemi için Güneş İzleyici Slew Drive

Tek Eksenli Güneş Paneli İzleme Sistemi için Güneş İzleyici Slew Drive
Tek Eksenli Güneş Paneli İzleme Sistemi için Güneş İzleyici Slew Drive Tek Eksenli Güneş Paneli İzleme Sistemi için Güneş İzleyici Slew Drive

Büyük resim :  Tek Eksenli Güneş Paneli İzleme Sistemi için Güneş İzleyici Slew Drive

Ürün ayrıntıları:
Menşe yeri: ÇİN
Marka adı: HangTuo
Sertifika: CE, ISO9001
Model numarası: VE9"
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 parça
Fiyat: USD 360/ pc
Ambalaj bilgileri: KONTRPLAK KUTU
Teslim süresi: 15~45 gün
Ödeme koşulları: L/C, T/T, Western Union
Yetenek temini: Ayda 500 ADET

Tek Eksenli Güneş Paneli İzleme Sistemi için Güneş İzleyici Slew Drive

Açıklama
Oran: 61'ye 1 Değişim Kutusu Malzeme: 50Mn, 42CrMo
Özellik: Kilitleme Dişli Mekanizması Sertifika: ISO9001, CE
sürücü: 12/24VDC Bakım: Her 5 yılda bir
Renk: istendiği gibi Kaynağı: Changzhou, Çin
Vurgulamak:

Locking Gear Mechanism slewing ring drive

,

42CrMo slewing ring drive

,

24VDC electric slew drive

Tek Eksenli Güneş Paneli İzleme Sistemi için Güneş İzleyici Slew Drive



Kompakt Solucan Delek KutusuAçıklama



Güvenilir teslimat ️ çoğu sipariş 15 gün veya daha kısa sürede, yoğun mevsimlerde 30 gün içinde gönderilir

Teknik destek mühendisleri yardım etmek için bekliyor.

High-quality slewing drives at a fair price – we have our own factory with products meet or exceed the quality of all major brands and we will use economic shipping methods based on different orders to keep you within budget

İşlemler ve bakım-işlemler ve bakım kolay ve ücretini düşür



VE9 Solucan Donanım Setleri Veri Sayfası



Model oranı Adlık Çıktı Döner (N.m.) Eğme Döner ((N.m.) Durum Döner ((N.m.) Aksyal yük ((kN) Radial yük ((kN) Verimlilik Kendini kilitleyen Ağırlık ((kg)
3'lük 31:1 600 1500 1800 22 15 % 40 - Evet. 12
5 inç 37:1 800 5000 9200 16 27 % 40 - Evet. 18
7 inç 57:1 1750 7000 13200 34 58 % 40 - Evet. 32
8 inç 51:1 2250 11200 20400 50 80 % 40 - Evet. 28
9 inç 61:1 2250 16000 30800 60 130 % 40 - Evet. 52
12 inç 78:1 4300 25000 40560 77 190 % 40 - Evet. 65
14 inç 85:1 5600 48000 44200 110 230 % 40 - Evet. 88
17 inç 102:1 6750 67000 53040 142 390 % 40 - Evet. 135
21" 125:1 16000 89000 65000 337 640 % 40 - Evet. 192
25" 150:1 21450 112000 89000 476 950 % 40 - Evet. 251



Kurulum



1Hazırlık

1.1 Fiziksel hasar için öldürülmüş sürücüyü kontrol edin.

1.2 Temiz destek yüzeyleri



2Montaj çubukları.

Düğme kutusu üreticisi olarak, kullandığımız montaj bağlantı elemanlarını tedarik, garanti veya önermeyiz. Lütfen ürünümüzü sizin ürününüze bağlayacak olan bu öğeyi belirtirken çok dikkat edin.

Belirtilen boyutlar, sayı ve kalite sınıfları kullanılır.

Tutunma oranı (tutunma uzunluğu ve vida çapı) minimum ≥1,5'ten maksimum ≤2'ye kadar dikkate alınmalıdır.

Tam olarak filizli bir şaftı olan çubuklar izin verilmemelidir.

Uyumsuzluk durumunda sürükleyici fonksiyonu, ömrü ve vida bağlantısının dayanıklılığı etkilenir.

Uygun boyutta ve güçte düz yıkayıcılar kullanın. Yönlü basıncın aşılmaması için sıkıştırma torklarını seçin.

Montaj vidaları normal durumlarda doğru bir önceden yükleme ile yeterli ölçüde sabitlenir.

Uyarı: Bölünmüş halkalar, bölünmüş yıkayıcılar vb. kullanılması yasaktır.

Montaj çubukları için sıkıştırma tork ve başlangıç yükleri.



Kımıldatan Döner

Montaj Bolt Boyutu

Sınıf

M6

(1/4-20UNC)

M8

(5/16-18UNC)

M10

(3/8-16UNC)

M12

(7/16-14UNC)

M16

(5/8-11UNC)

M20

(3/4-10UNC)

Sekizinci sınıf.8 10.2 N.M. 24.7 N.M. 49 N.M. 85.5 N.M. 212.2 N.M. 414 N.M.
10. sınıf.9 14.3 N.M. 34.8 N.M. 68.9 N.M. 120.2 N.M. 298.4 N.M. 582.1 N.M.
12. sınıf.9 17.2 N.M. 41.7 N.M. 82.7 N.M. 144.2 N.M. 358.1 N.M.

689.5 N.M.
