Ürün ayrıntıları:
|
| modeli: | SDE12 | Dişli Oranı: | 78:1 |
|---|---|---|---|
| Renk: | özelleştirilmiş | Başvuru: | PV Takip Sistemi |
| Menşe yeri: | Changzhou, Çin | Garanti süresi: | 5 yıl |
| sertifikalar: | ISO9001, CE | Bakım: | Özgür |
| Vurgulamak: | CE döner tahrik dişli kutusu,IP66 Döner Tahrik Şanzıman,Kapalı Muhafaza döner halka tahriki |
||

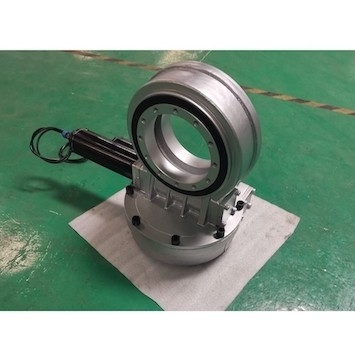

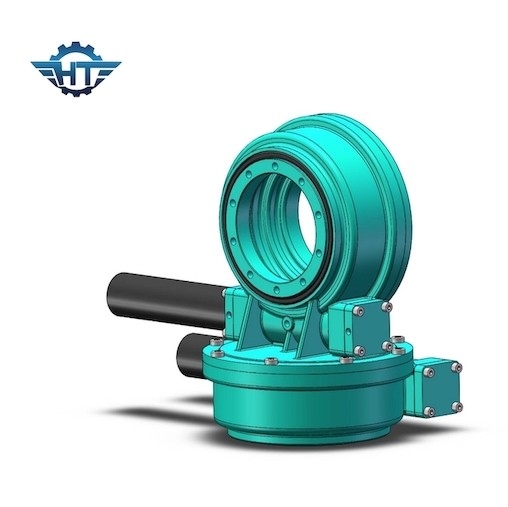

PV Takip Sistemi için CE Nitelikli IP66 Solar Tracker Döner Tahrik Şanzımanı
Döner Tahrik Şanzıman Açıklaması
Kapalı mahfazalı döner tahrik, esas olarak, toz geçirmez, yağmur geçirmez ve korozyon önleyici durum için yüksek gereksinim için nispeten yüksek koşula uygulanır.Presion derecesi IP66.
Marka Adı: Hangtuo
Model Numarası: SDE12A-78MHD-24RC-REV.A
Malzeme: 42CrMo, QT
Sertifika: CE, ISO9001
Garanti: 5 Yıl
Görev Döngüsü: 30 Yıl
Ambalaj: Kontrplak paketi
SDE Modeli Döner Tahrik Performans Parametreleri
| SDE Modeli Performans Parametreleri | ||||||||||||
| modeli | Nominal Çıkış Torku (Nm) |
Devirme Torku (kN.m) |
Tutma Torku (kN.m) | Eksenel Yük (kN) | Radyal Yük (kN) | Oran | Yeterlik |
Hassas (derece) |
IP |
çalışma kademesi (℃) |
Kendinden kilitleme | Ağırlık (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 705kg |
Soru-Cevap
Uygun Bir Döner Tahrik Nasıl Seçilir
Aşağıdaki faktörler dikkate alınarak seçilebilen birçok döner sürücü türü vardır.
1. Taşıma kapasitesi, yönü ve performansı: döner tahrik, düşük hız ve hafif yük için uygundur
2. İzin verilen hız: Döner tahriklerin farklı sürücü tipleri için, genel olarak küçük sürtünmeli ve düşük ısıtma kapasiteli rulmanlar yüksek hızlar için uygundur.Tasarım, döner rulmanların nihai dönüş hızlarının altındaki koşullarda çalışması için çaba göstermelidir.
3. Rijitlik: Döner tahrik ünitesinin yatakları yükü taşıdığında, yatak halkası ve yuvarlanan gövdenin temas yeri elastik deformasyon üretecektir, deformasyon miktarı yük ile orantılıdır ve oranı, yatak sertlik boyutunu belirler.Yatağın sertliği genellikle yatağın önceden sıkılmasıyla iyileştirilebilir.Ek olarak, yatak desteği tasarımında, yatakların kombinasyonu ve düzenlenmesi de yatak desteği sertliğini iyileştirebilir.
4. Ayar performansı ve kurulum hatası: Rulman çalışma pozisyonuna yüklendikten sonra, imalat hatalarından dolayı kötü kurulum ve konumlandırma meydana gelecektir.Bu sırada, şaft balıkçılığı ve termal genleşme ve diğer nedenlerle, rulman çok fazla yük taşır ve erken hasara neden olur.Otomatik merkezleme yatakları, kurulum hatalarından kaynaklanan kusurların üstesinden kendi başlarına gelebilir ve bu nedenle bu tür kullanımlar için uygundur.
5. Döner tahrik montajı ve demontajı: konik makaralı rulmanlar, makaralı rulmanlar ve konik makaralı rulmanlar, vb., iç ve dış halkaya aittir, ayrılabilir rulman tipleri (yani, ayrı rulmanlar olarak adlandırılır), kurulumu ve sökülmesi kolaydır. .
