Ürün ayrıntıları:
|
Sonsuz Dişli Malzemesi: | 50Mn, 42CrMo | Dişli Oranı: | 61:1 |
---|---|---|---|
Uygulama: | Tek Eksen Güneş Takip Sistemi | Menşe yeri: | Changzhou, Çin |
sürücü: | 24V DC gezegen motoru | Sertifika: | ISO9001, CE |
Kurulum: | Dikey yatay | Bakım: | dahili 5 yıl |
Vurgulamak: | 50Mn worm slew drive,61/1 Gear Ratio slew drive,0.1 degree Solar Tracking slew drive |

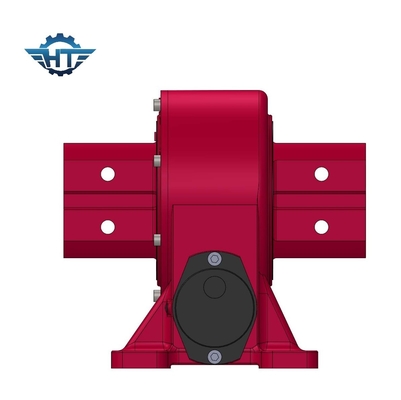

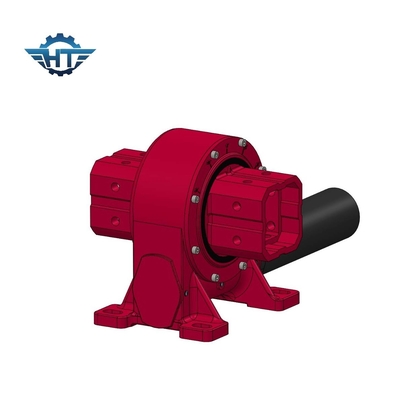

61'e 1 Deviz oranı için solucan dişli kaydırma sürüşü tek eksel güneş izleme sistemi
Solucan Düğmesi Döner Sürücü Ürün Avantajları
1- Su sızıntısını etkili bir şekilde önlemek için iskelet yağ mühürü kullanıyoruz.
2Döner sürücülerimizin montaj boyutu birçok uygulamaya uygun olarak tasarlanmıştır.
3Kolay bakım, güneş enerjisi kullanan için 5 yıl
4. Güçlü yapışkanlık ve moment tork olan çift zarf solucan gear yapısını benimsemek
5- Döner sürücülerin içindeki sert duraklama yazılım kontrol sisteminin çok fonksiyonel olması durumunda
Çapraz solucan aletinin parametreleri SLewing Sürücü
Model | oranı | Adli çıkış tork | Eğme Döner | Aksyal yük | Radyal yük | Durum Döner | Verimlilik | Kesinlik | Kendini kilitleyen | Ağırlık |
N.m. | N.m. | kN | kN | N.m. | derecesi | - Evet. | Kilo | |||
3'lük | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | % 40 | ≤0.1 | - Evet. | 13kg |
5 inç | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | % 40 | ≤0.1 | - Evet. | 18 kg |
7 inç | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | % 40 | ≤0.1 | - Evet. | 28 kg |
8 inç | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | % 40 | ≤0.1 | - Evet. | 35 kg |
9 inç | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | % 40 | ≤0.1 | - Evet. | 51kg |
12 inç | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | % 40 | ≤0.1 | - Evet. | 61kg |
14 inç | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | % 40 | ≤0.1 | - Evet. | 78 kg |
17 inç | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | % 40 | ≤0.1 | - Evet. | 105 kg |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | % 40 | ≤0.1 | - Evet. | 185 kg |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | % 40 | ≤0.1 | - Evet. | 244 kg |
Özellikleri
1. Dönüşüm ± 60 derece, içi sert durdurma
2Sol veya sağ taraftan bir tahrik motorunun bağlantısı
3Montaj sırasında, dişli boşluğunu ayarlamak gerekmez, yapısı çok dişli temas sağladı.
4- Fabrikadan önce yağ doldurulmuştu.
4- Basit kurulum ve düşük bakım, iç 5 yıl
5- Raциональное kullanım alanı
6- Düğme kendiliğinden kilitleniyor.
7. Başlatma ve durdurma kolay ve akıcı yöntem
8Yüksek moment tork, dikey kurulum için uygundur
Başvurular
Solucan sürücüleri birçok makine ve ekipman, çeşitli uygulamalarda ve çeşitli çalışma koşullarında etkili olduğunu kanıtladı.Orman makinelerinde kokpitlerin yerleştirilmesi, malzeme taşıma ekipmanları, güneş sistemlerinin konumlandırılması, üst yapıların kontrolü ve inşaat makinelerinin, endüstriyel vinçlerin ve benzeri işletme uygulamaları.
