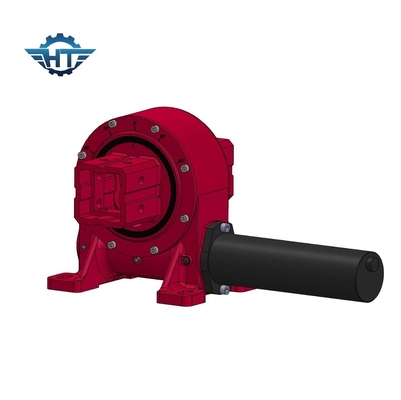

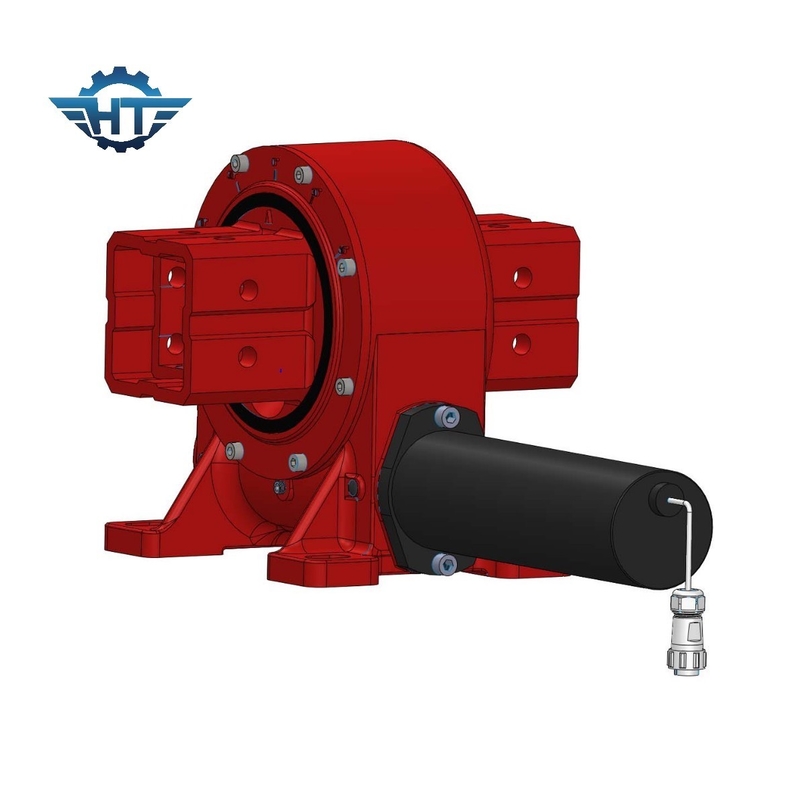

Güneş Enerjisi için 24V Redüktör VE9 Kompakt Slew Drive Şanzıman

Güneş Enerjisi için 24V Redüktör VE9 Kompakt Slew Drive Şanzıman
Güneş Enerjisi için 24V Redüktör VE9 Kompakt Slew Drive Şanzıman Güneş Enerjisi için 24V Redüktör VE9 Kompakt Slew Drive Şanzıman

Büyük resim :  Güneş Enerjisi için 24V Redüktör VE9 Kompakt Slew Drive Şanzıman

Ürün ayrıntıları:
Menşe yeri: ÇİN
Marka adı: HangTuo
Sertifika: CE, ISO9001
Model numarası: VE9
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 parça
Fiyat: USD 280~504 / pc
Ambalaj bilgileri: KONTRPLAK KUTU
Teslim süresi: 15~45 gün
Ödeme koşulları: L/C, T/T, Western Union
Yetenek temini: ayda 2000 adet

Güneş Enerjisi için 24V Redüktör VE9 Kompakt Slew Drive Şanzıman

Açıklama
Türü: Döner Tahrik Doğum yeri: Changzhou, Çin (Anakara)
Motor: Fırçasız DC Motor Özellik: Tamamen Kapalı
Malzeme: 42CrMo veya 50Mn Garanti: 5~10 Yıl
Boyut: 3 inç ila 25 inç Uygulama: Güneş Enerjisi Sistemi
Vurgulamak:

VE9 Compact slew drive gearbox

,

24V Reducer slew drive gearbox

,

solar energy slew drive gearbox

VE9 Güneş Enerjisi İçin 24V Değiştirme Düğmesi Redüktörü ile Kompakt Solucan Düğme Düğmesi Dönüştürme Sürüsü



Kum saatleri solucan takım sürüşü açıklaması



SLEW sürücüsü, yüksek dönme torkunu kullanarak radyal veya eksenel yükleri ele almak için tasarlanmıştır. Madencilik, inşaat, metal işleme, PV güneş enerjisi,Konsantre Güneş Enerjisi ve kusursuz hassasiyetle birleştirilen ve güvenliği ve doğruluğu sağlamak için kusursuz hassasiyet kullanımı olan diğer uygulamalar.



Tek eksenli tek eksenli izleme sisteminde kullanılan tek eksenli tek eksenli sürüş sistemine göre, bu sistem kuzey-güney, doğu-batı izleme sistemidir.Motor tarafından tahrik edilen slew sürücüsü, tüm sistemi çalıştırmak için yüksek tork taşıyacaktır., böylece sistem güneşin azimutunu izleyebilir, mümkün olduğunca güneş ışınlamasını fotovoltaik modül yüzeyinde iyileştirmek ve böylece güç üretimini artırmak için.



Bu temel olarak izleme sisteminin tasarım ilkesine dayanıyor, Dünya'nın dönüşünün etkisi nedeniyle, Dünya'daki sabit bir konum için, yıl boyunca güneş döngüsü,Işık açısı da sürekli değişiyor.Güneş izleme sistemi, güneş panellerinin güneşi izlemesini sağlamak ve fotovoltaik paneller tarafından alınan güneş radyasyonunu artırmak için kurulmuştur.Böylece güneş fotovoltaik enerji üretimi sistemlerinin toplam kapasitesini arttırır..



VE Worm Gearbox Slew Drive Teknik Veriler



Model oranı Adlık çıkış tork (N.m) Eğme tork (N.m) Dayanım tork (N.m) Eksenel yük (kN) Radial yük (kN) Verimlilik Kesinlik (°) Kendini kilitleyen Ağırlık (kg)
3'lük 31:1 600 1500 1800 22 15 % 40 ≤0.1 - Evet. 12
5 inç 37:1 800 5000 9200 16 27 % 40 ≤0.1 - Evet. 18
7 inç 57:1 1750 7000 13200 34 58 % 40 ≤0.1 - Evet. 32
8 inç 51:1 2250 11200 20400 50 80 % 40 ≤0.1 - Evet. 28
9 inç 61:1 2250 16000 30800 60 130 % 40 ≤0.1 - Evet. 52
12 inç 78:1 4300 25000 40560 77 190 % 40 ≤0.1 - Evet. 65
14 inç 85:1 5600 48000 44200 110 230 % 40 ≤0.1 - Evet. 88
17 inç 102:1 6750 67000 53040 142 390 % 40 ≤0.1 - Evet. 135
21" 125:1 16000 89000 65000 337 640 % 40 ≤0.1 - Evet. 192
25" 150:1 21450 112000 89000 476 950 % 40 ≤0.1 - Evet. 251







Motor Verileri



Adlık Voltaj V/DC: 24vdc

Yüksüz hız RPM: 1200±10%

Sıfır yük akımı A: <0,1 A

Rated Torque N.M: 0.12

Hız RPM: 800±10%

Yük akımı A:<1A

İsimlendirilmiş güç W:<10W



Derneğin çıkış parametresi:

Hız oranı: 399:1

Adlık çıkış tork N.M: 32

Çıkış hızı RPM: 2±0.5



Salonun çıkışı: 2

Salon tipi: 40F/39

Hall giriş voltajı V: 5 ~ 24



Kablo Tanımı:

1Kırmızı: Motor +.

2Motor...

3Sarı Yeşil: GND

4İnce Sarı: B salonu.

5- İnce Kırmızı: salon +24V

6İnce Siyah: hall GND

7İnce yeşil: A salonu.
