Ürün ayrıntıları:
|
| Tip: | kapalı | Uygulamalar: | Kazıcılar ve Otomotiv Asansörleri |
|---|---|---|---|
| sürücü: | Hidrolik motor | IP Derecesi: | IP66 |
| Renk: | İstendiği Gibi | Oran: | 61:1 |
| modeli: | 9 inç | verimlilik: | %40 |
| Vurgulamak: | Otomotiv Asansörleri Kapalı Döner Tahrik,Kapalı Döner Tahrik Yatay Döndür,Yatay Döndür sonsuz döner tahrik |
||

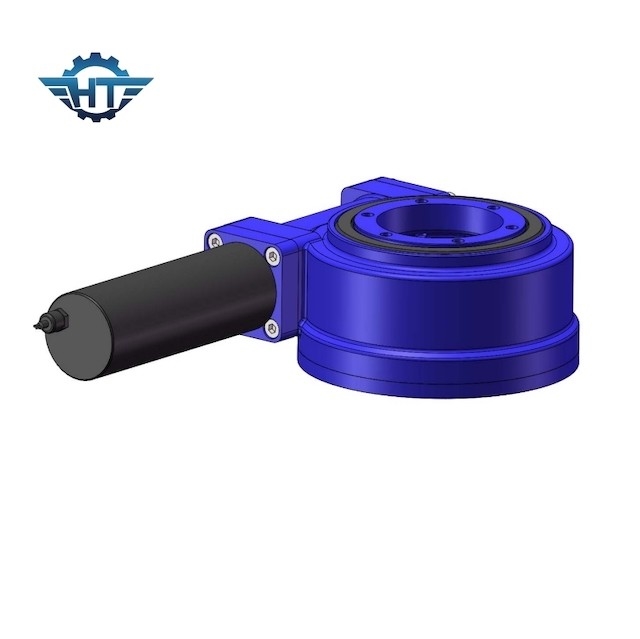

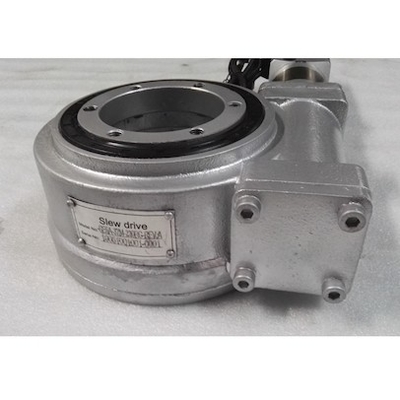

Kazıcılar ve Otomotiv Asansörleri için 9 İnç Sonsuz Tahrik Şanzımanını Yatay Olarak Döndür
9 İnç Sonsuz Tahrik Şanzıman Ürün Açıklaması
Döner Tahrik, kapalı tip, açık gövde tipi, dikey tip, çift eksenli tip, yüksek hassasiyetli tip, sonsuz tahrik tipi vb. gibi birçok tipe sahiptir. Döner tahrik, güçlü devirme momenti torku ve statik kendinden kilitleme işlevine sahip döner yatağa dayanmaktadır.Çok diş temas yüzeyi, yüksek yükleri sürmek için özel olarak tasarlanmıştır.
| modeli: | SE9 | Anavatan | Changzhou, Çin |
| Marka | HANGTUO | Tip | kapalı |
| Malzeme | 42CrMo,50Mn | Çıkış Torku | 8784 Nm |
| Devirme Momenti Torku | 45 KNm | Tutma Torku | 30,8 Bin Nm |
| Statik Eksenel Derecelendirme | 340 KN | Statik Radyal Derecelendirme | 130 KN |
| Dinamik Eksenel Derecelendirme | 170 KN | Dinamik Radyal Derecelendirme | 65 KN |
| Dişli Oranı | 61:1 | Yeterlik | %40 |
SE Modeli Performans Parametreleri
| SE Modeli Performans Parametreleri | ||||||||||||
| modeli | Nominal Çıkış Torku (Nm) | devirme tork (kN.m) |
Tutma tork (kN.m) |
eksenel Yük (kN) |
Radyal Yük (kN) |
Oran | Yeterlik | Hassas (derece) |
IP | çalışma kademesi (℃) |
Kendinden kilitleme | Ağırlık (kilogram) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 204 |
Uygulamalar
Çift eksenli döner tahrikler için en yaygın döner tahrik uygulaması, heliostatlar ve konsantre fotovoltaikler (CPV) gibi çift eksenli güneş takip cihazları ve uydu veya radar çanaklarıdır.Diğer uygulamalar arasında otomotiv asansörleri, robotik kol konumlandırıcılar ve sahne ekipmanları yer alır.
