Ürün ayrıntıları:
|
| Malzeme: | 50Mn, 42CrMo | modeli: | VE9" |
|---|---|---|---|
| Dişli Oranı: | 61:1 | Başvuru: | Yatay Tek Eksen Takip Sistemi |
| Özellik: | IP66 kapalı ev | Sonsuz Dişli: | Çift Zarflama |
| Yeterlik: | %40 | standart renk: | RAL 9006 |
| Vurgulamak: | VE9 Solar Tracker Döner Sürücü,24V Motorlu Solar Tracker Döner Sürücü,24V Motorlu Döner Sürücü |
||

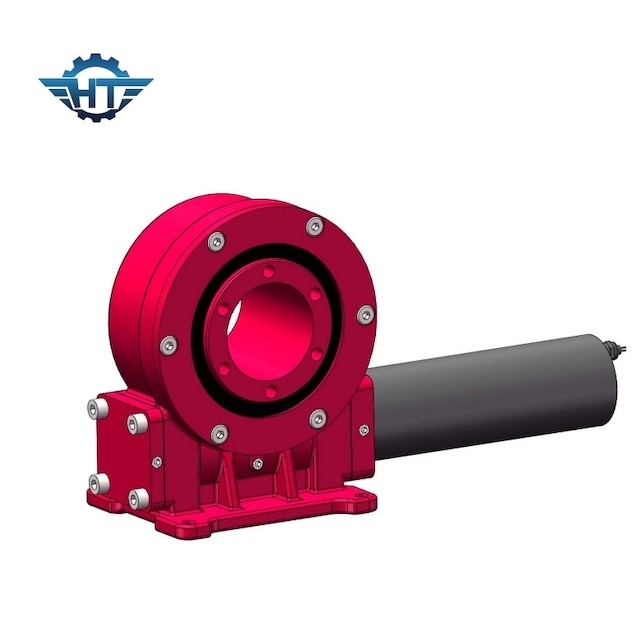

Yatay Tek Eksen Takip Sistemi için 24V Motorlu VE9 Döner Tahrik Şanzımanı
VE9 Döner Tahrik Şanzıman Açıklaması
VE modeli, yüksek görev döngüsü, düşük hızlı (<1 RPM) uygulamalar için donatılmış sağlam bir kapalı dişli döner tahrik çözümüdür.Uygulaması güneş enerjisidir.
Fotovoltaik geliştirmenin ilk aşamasında, fotovoltaik destekler, yapısı nispeten basit ve maliyeti düşük olan sabit yapılardır.Sübvansiyonların iptali, internete ekonomik erişim ve enerji santrallerinin karlılığı ve verimliliğine yönelik artan taleple birlikte, döner tahrikler kullanan izleme braketleri de piyasadan giderek daha fazla ilgi görmeye başladı.
VE Model Performans Parametreleri
| VE Model Performans Parametreleri | ||||||||||||
| modeli | Nominal Çıkış Torku (Nm) | Tutma Torku (kN.m) | Devirme Torku (kN.m) | Eksenel Yük (kN) | Radyal Yük (kN) | Oran | Yeterlik |
Hassas (Derece) |
IP | Çalışma Tep(℃) | Kendinden kilitleme | Ağırlık (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 251 kg |
VE9 Döner Tahrik Avantajları
1. Güneş takip sisteminin güvenliğini artırmak için yüksek geri tutma torku
2. Yazılım kontrol sisteminin arızalanması durumunda içeride sert durdurma
3. İçeride sarmal solucan sürücüsü
4. Yüksek yük sağlamak için çoklu diş teması
5. Kendinden kilitleme işlevi
Uygulamalar
Tek eksenli takip sistemi
Tek eksenli takip sistemi, düz tek eksen ve eğik tek ekseni içerir.
