Ürün ayrıntıları:
|
Model: | 21 inç | Dişli Oranı: | 150:1 |
---|---|---|---|
Uygulama: | Tek Eksen Güneş Takip Sistemi | OEM HİZMETİ: | Kullanılabilir |
Menşe yeri: | Changzhou, Çin | sürücü: | Adımlı motorlar veya fırçasız elektrikli motorlar |
Sertlik: | Sertleştirilmiş | Gürültü: | ≤65dB |
Vurgulamak: | hydraulic slew motor,slewing gear |

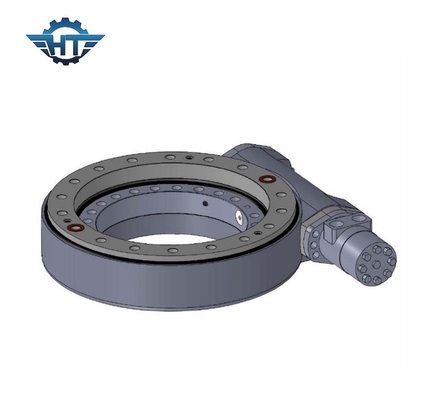

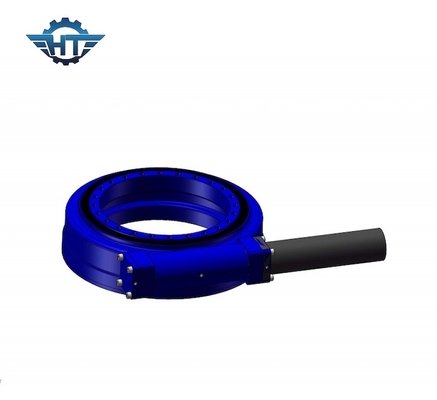

SE21 Güneş İzleyici Slew Drive Yüksek Döner ve Sabitlik Kum Saati Solucan Teknolojisiyle
SE21 Güneş İzleyici Slew DriveAçıklama
Kırmızı saatlerdeki solucan makinelerimiz, solucan vitesindeki 5 ila 11 dişiyle hareketleri destekler.Standart solucanlardan daha yüksek diş ilişkisi olan, vites kutusuna daha fazla istikrar ve dayanıklılık kazandırır.
SE tek eksenli döndürme tahrikleri, kesin 3 boyutlu konumlandırmanın 30 yıllık saha ömrü için güvencelidir.Tüm bileşenlerimizi ve hammaddelerimizi ISO 9001 tarafından belirlenen standartları kullanarak niteliklendiriyoruz., saha ömrünü en üst düzeye çıkarmak için CE sertifikaları.
SE serisinin parametreleri
Model | oranı | Adlık Çıktı Döner (N.m.) | Eğme Döner ((N.m.) | Durum Döner ((N.m.) | Aksyal yük ((kN) | Radial yük ((kN) | Verimlilik | Kesinlik ((°) | Kendini kilitleyen | Ağırlık ((kg) |
1 ¢ | 32:1 | 400 | 1000 | 1800 | 22 | 12 | % 40 | ≤0.1 | - Evet. | 6 |
3 ¢ | 31:1 | 600 | 1500 | 3000 | 30 | 16 | % 40 | ≤0.1 | - Evet. | 8 |
5 ¢ | 37:1 | 800 | 6000 | 9200 | 68 | 27 | % 40 | ≤0.1 | - Evet. | 12 |
7 ¢ | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | % 40 | ≤0.1 | - Evet. | 21 |
9 ¢ | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | % 40 | ≤0.1 | - Evet. | 49 |
12 ¢ | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | % 40 | ≤0.1 | - Evet. | 61 |
14 ¢ | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | % 40 | ≤0.1 | - Evet. | 63 |
17 ¢ | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | % 40 | ≤0.1 | - Evet. | 105 |
21 ¢ | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | % 40 | ≤0.1 | - Evet. | 149 |
25 ¢ | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | % 40 | ≤0.1 | - Evet. | 204 |
Başvurular
Çift eksenli döner sürücülerin en yaygın uygulamaları, heliostatlar ve konsantre fotovoltaik (CPV) ve uydu veya radar antenleri gibi iki eksenli güneş izleyicileridir.Diğer uygulamalar arasında otomotiv asansörleri vardır, robotik kol pozisyonerleri ve sahne ekipmanları.Azimüt ve yüksekliğin birleştirilmesi ve kapalı tasarım izleme hassasiyetini ve güç üretimi verimliliğini artırabilir.
