Ürün ayrıntıları:
|
modeli: | SDE3" | Dişli Oranı: | 31:1 |
---|---|---|---|
Nominal Çıkış Torku: | 600 Nm | Tutma Torku: | 1500 Nm |
Devirme Momenti Torku: | 5800 Nm | Teslim süresi: | Stokta var |
standart renk: | RAL9006 | Özellik: | Çift Eksen |
Vurgulamak: | 3 İnç Sonsuz Sürücü Döner Halka,Sonsuz Sürücü Döner Halka 600NM Tork,600NM Tork döndürme sürücüsü güneş |

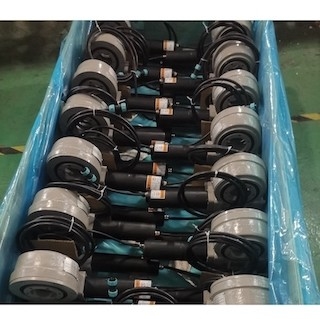

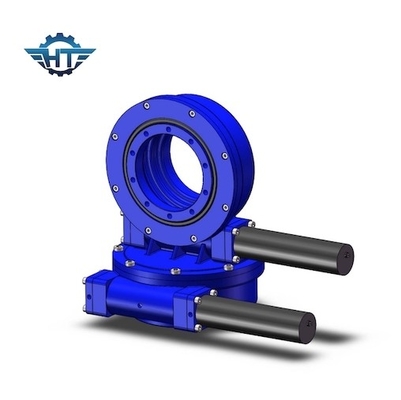

Heliostat Güneş Enerjisi Sistemi için Step Motorlu 3 İnç Çift Eksenli Döner Sürücü
Çift Eksenli Döner Tahrik Açıklaması
Döner tahrik cihazı, güneş takip sisteminin güvenliğini büyük ölçüde artırabilen yüksek bir tutma torkuna sahiptir.İç yapı, çift sarmal bir sonsuz vida ve şanzımanı daha kararlı ve verimli hale getiren nitrürlenmiş diş yüzeyine sahip yüksek mukavemetli bir dişlidir.Çok dişli temas, yüksek yükler sağlar.Ve ters kilitleme fonksiyonu ile sistemin stabilitesini ve güvenliğini güçlendirir.
SDE Modeli Döner Tahrik Performans Parametreleri
SDE Modeli Performans Parametreleri | ||||||||||||
modeli | Nominal Çıkış Torku (Nm) |
Devirme Torku (kN.m) |
Tutma Torku (kN.m) | Eksenel Yük (kN) | Radyal Yük (kN) | Oran | Yeterlik |
Hassas (derece) |
IP |
çalışma kademesi (℃) |
Kendinden kilitleme | Ağırlık (kg) |
3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 25kg |
5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 34kg |
7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 56kg |
9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 92kg |
12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 160kg |
14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 224kg |
17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 320kg |
21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 492kg |
25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 705kg |
Uygulamalar
Güneş kulesi güneş enerjisi sistemleri (SPT), elektrikle çalışan binlerce hareketli reflektör kullanarak merkezi bir kolektörde doğrudan güneş ışığını emmek için tasarlanmış verimli bir termal yenilenebilir enerji kaynağıdır.Reflektör takip sisteminin doğruluğu, kullanılan tahrik sisteminin etkinliğine ve kullanılan kontrol tekniğinin sağlamlığına bağlıdır.Tahrik sisteminin temel bileşeni olan döner tahrik, tüm sistemin kararlılığı üzerinde doğrudan önemli bir etkiye sahiptir.
