Ürün ayrıntıları:
|
modeli: | SDE9 | Dişli Oranı: | 61:1 |
---|---|---|---|
Nominal Çıkış Torku: | 4300 Nm | Devirme Momenti Torku: | 16 kNm |
Tutma Momenti Torku: | 27,2 kNm | Yeterlik: | %40 |
standart renk: | RAL9006 | Özellik: | kapalı kendinden kilitleme |
Vurgulamak: | 5 İnç Çift Eksenli Döner Tahrik,Çift Eksenli Döner Tahrik 800NM Tork,Aşınmaya Dayanıklı döner dişli kutusu |

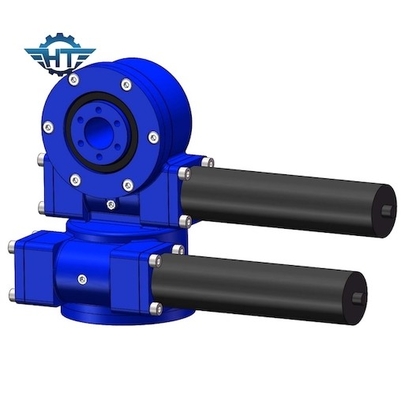

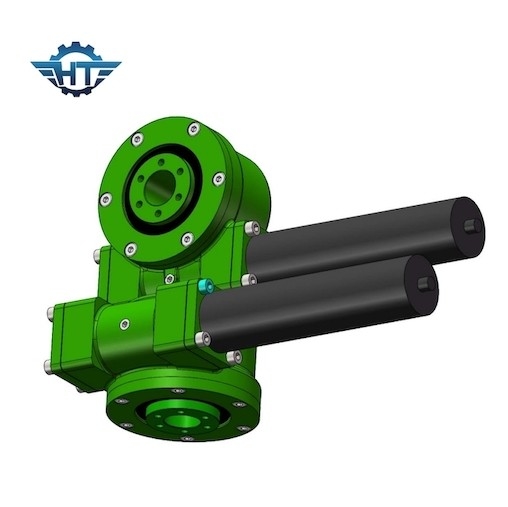

61:1 Dişli Oranı Çift Eksenli Güneş Takip Sistemi için 5 İnç Sonsuz Dişli Döner Halka
5 İnç Sonsuz Dişli Döner Halka Açıklama
Daha yüksek aşınma dirençli sonsuz dişli tahrik olan Sonsuz Tahrik, iyi stabilite ve güvenilirlik performansı ile güçlü çıkış torku ve devirme momenti torku yükleyebilir.Solucan sürücü, CPV, CSP, uydu uygulamaları gibi daha yüksek izleme hassasiyeti için de mevcuttur.
SDE Modeli Döner Tahrik Performans Parametreleri
SDE Modeli Performans Parametreleri | ||||||||||||
modeli | Nominal Çıkış Torku (Nm) |
Devirme Torku (kN.m) |
Tutma Torku (kN.m) | Eksenel Yük (kN) | Radyal Yük (kN) | Oran | Yeterlik |
Hassas (derece) |
IP |
çalışma kademesi (℃) |
Kendinden kilitleme | Ağırlık (kg) |
3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 25kg |
5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 34kg |
7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 56kg |
9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 92kg |
12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 160kg |
14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 224kg |
17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 320kg |
21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 492kg |
25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 705kg |
Avantajlar
1. Güneş takip sisteminin güvenliğini artırmak için yüksek geri tutma torku
2. İçeride sarmal solucan sürücüsü
3. Yüksek yük sağlamak için çoklu diş teması
4. Kendinden kilitleme işlevi
Uygulamalar
Bir güneş takip sistemine çift eksenli döner tahrikler uygulayarak, mevsim, günün saati veya bölgelerin enlemi ne olursa olsun güneş panelleri her zaman güneşe doğru yönlendirilecektir.Proje sahibine %40'a varan daha fazla elektrik kapasitesi ve dolayısıyla daha fazla verim kazandırabilir.
