Ürün ayrıntıları:
|
| Malzeme: | 42CrMo, QT | Dişli Oranı: | 31:1 |
|---|---|---|---|
| Nominal Çıkış Torku: | 600 Nm | Tutma Torku: | 1500 Nm |
| Devirme Torku: | 5800 Nm | Ters tepki: | 0.15° |
| Döner Tip: | Yatay ve dikey | standart renk: | RAL 9006 |
| Vurgulamak: | Elektrik Motoru Döner Halkalı Tahrik,Döner Halkalı Tahrik Çok Dişli,600 Nm Torklu dönüş tahrikli şanzıman |
||

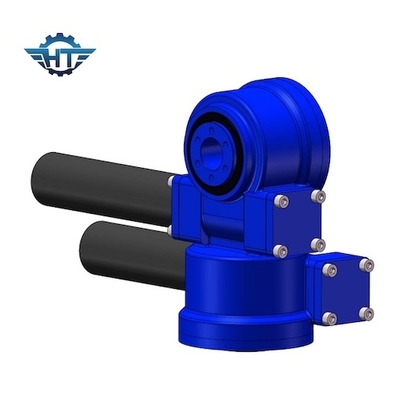

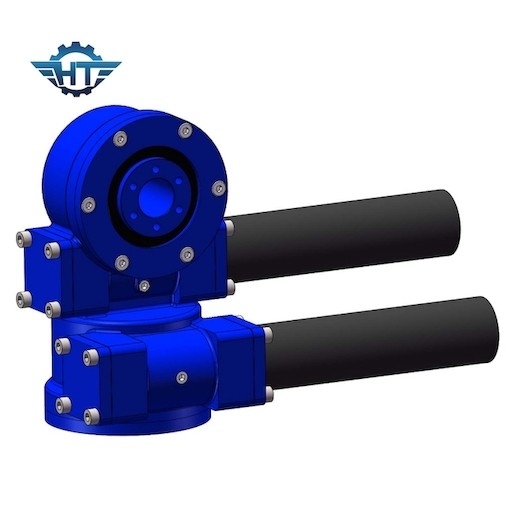

SDE3 Çift Eksenli Döner Şanzıman Elektrik Motorlu Güneş Paneli Takip Sistemi
Çift Eksen Döner Şanzıman Açıklaması
Döner tahrikler, eksenel ve radyal kuvvetlerin aynı anda iletimi ve ayrıca devirme momentlerinin iletimi için kullanılır.Döner tahrikler, bir bilye veya makaralı döner halka, hidrolik veya elektrikli tahrikler ve tamamen kapalı bir mahfazadan oluşur.SE serisi döner tahrikler, sonsuz dişli ile tasarlanmıştır.
SDE Modeli Döner Tahrik Performans Parametreleri
| SDE Modeli Performans Parametreleri | ||||||||||||
| modeli | Nominal Çıkış Torku (Nm) |
Devirme Torku (kN.m) |
Tutma Torku (kN.m) | Eksenel Yük (kN) | Radyal Yük (kN) | Oran | Yeterlik |
Hassas (derece) |
IP |
çalışma kademesi (℃) |
Kendinden kilitleme | Ağırlık (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 705kg |
Özellikler
1. Güneş takip sisteminin güvenliğini artırmak için yüksek geri tutma torku
2. İçeride sarmal solucan sürücüsü
3. Yüksek yük sağlamak için çoklu diş teması
4. Kendinden kilitleme işlevi
Uygulamalar
Sınırlı fosil enerji kaynaklarının gereğinden fazla kullanılması ve değerlendirilmesi durumunda, tükenmeyen güneş enerjisi kaynakları tüm dünyanın ilgisini çekmiştir.Fotovoltaik enerji üretim teknolojisi hızla gelişiyor.Fotovoltaik modüller, fotovoltaik desteğe kurulur.Farklı yapısal biçimlerine göre sabit tip ve takip tipi olmak üzere iki tipi vardır.Döner tahrik cihazı, izleme fotovoltaik güç üretim sistemine kurulur, böylece sabit braket bir izleme tipi olur.Bu nedenle, fotovoltaik modülün çalışma açısı güneşin yüksekliğine ve/veya azimut açısına göre ayarlanabilir, böylece fotovoltaik modülün ışık alan yüzeyi her an güneş ışınlarına dik olabilir.mümkün, böylece daha fazla güneş enerjisi alıyor ve elektrik üretimini artırıyor.
