Ürün ayrıntıları:
|
| Malzeme: | 42CrMo, QT | modeli: | SDE7A-57MHD |
|---|---|---|---|
| Dişli Oranı: | 57:1 | Nominal Çıkış Torku: | 2000 Nm |
| Tutma Torku: | 13500 Nm | Devirme Torku: | 13200 Nm |
| Eksenel Yük: | 34 kN | Radyal Yük: | 58 kN |
| Vurgulamak: | Anti UV Çift Eksenli Döner Sürücü,Çift Eksenli Döner Sürücü 220V AC,220V AC Sonsuz Sürücü Döner Halka |
||

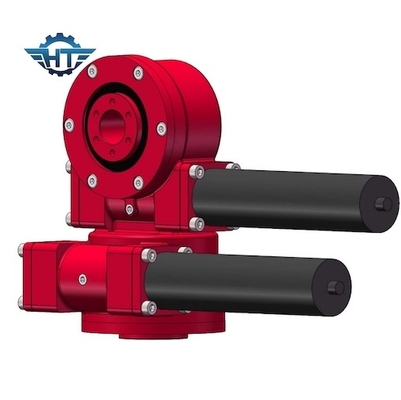

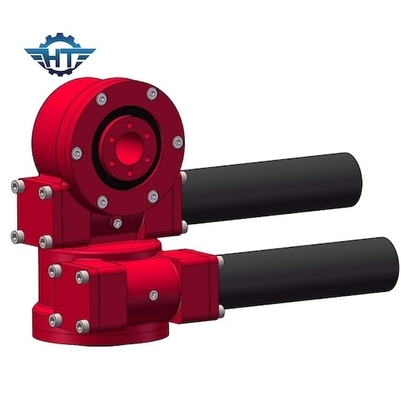

PV Montaj Braketi Güneş Takip Sistemi için Anti-UV SDE7 Çift Eksenli Döner Dişli
SDE7 Çift Eksen Döner Dişli Açıklama
| Ürün adı | 43Nm 24Vdc Dişli Motorlu SDE7 Döner tahrik |
| Çıkış Torku | 980 Nm ;723 ft.lbs |
| Maksimum Çıkış Torku | 1938 Nm;1429 ft.lbs |
| Devirme Momenti Torku | 7000 Nm;5163 ft.lbs |
| Tutma Torku | 13200 Nm ;9736 ft.lbs |
| Statik Eksenel Derecelendirme | 133.20 kN ;29943 libre |
| Statik Radyal Derecelendirme | 53 kN ;11977 libre |
| Dinamik Eksenel Derecelendirme | 31.90 kN ;7171 libre |
| Dinamik Radyal Derecelendirme | 27.91 kN;6274 libre |
| Motor Alternatifleri | 380V/220V AC Motor ;Step Motor ;fırçasız motor |
| Ürünler Stili | Çift Eksen;Tek Eksen; |
| Başvuru | Çift Eksen Takip Sistemi, CPV, Kule(TSP), Uydu Anteni |
SDE Modeli Döner Tahrik Performans Parametreleri
| SDE Modeli Performans Parametreleri | ||||||||||||
| modeli | Nominal Çıkış Torku (Nm) |
Devirme Torku (kN.m) |
Tutma Torku (kN.m) | Eksenel Yük (kN) | Radyal Yük (kN) | Oran | Yeterlik |
Hassas (derece) |
IP |
çalışma kademesi (℃) |
Kendinden kilitleme | Ağırlık (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 705kg |
Özellikler
1. Güneş takip sisteminin güvenliğini artırmak için yüksek geri tutma torku
2. İçeride sarmal solucan sürücüsü
3. Yüksek yük sağlamak için çoklu diş teması
4. Kendinden kilitleme işlevi
Uygulamalar
SDE serisi döner tahrik, dikey ve yatay döner tahriklerin avantajlarını tasarım sürecinde emer ve aynı anda 3 boyutlu yatay ve eğim açılarında dönme kabiliyetine sahiptir.Daha ayrıntılı parametreler için lütfen performans parametreleri tablosuna bakın.Yatay ve dikey yapılara dayanan ZSDE serisi, doğruluğunu büyük ölçüde geliştirerek fotovoltaik, konsantre güneş enerjisi sistemi ve küçük uydu anten takibinde yaygın olarak kullanılmasını sağlamıştır.
