Ürün ayrıntıları:
|
| Malzeme: | 50Mn, 42CrMo | modeli: | SDE5" |
|---|---|---|---|
| Dişli Oranı: | 37:1 | Tutma Torku: | 9200 Nm |
| Devirme Torku: | 6000 Nm | Eksenel Yük: | 16 kN |
| Radyal Yük: | 27 kN | Yeterlik: | %40 |
| Vurgulamak: | SDE7 Çift Eksenli Döner Tahrik,Çift Eksenli Döner Tahrik su geçirmez Sızdırmazlık,16kN Eksenel Yük döner halka tahriki |
||

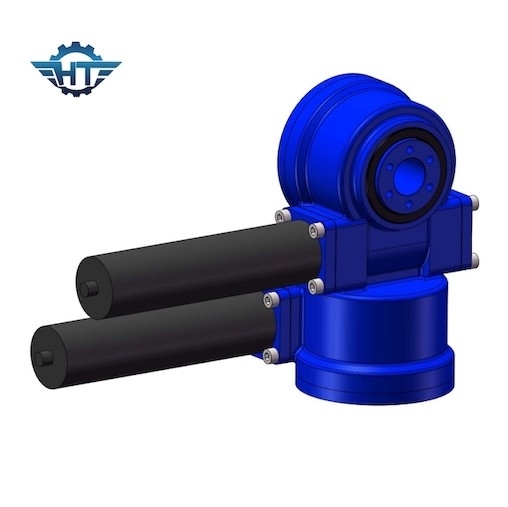

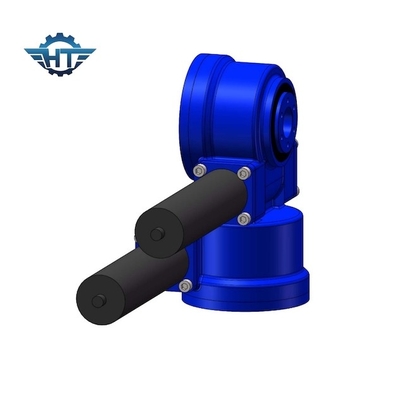

SDE5 Çift Eksenli Döner Tahrik, PV ve CSP Solar İzleyiciler için Su Geçirmez Sızdırmazlık
SDE5 Çift Eksenli Döner Tahrik Açıklaması
| Ürün adı | 43Nm dişli motorlara sahip SDE5 Döner tahrikler |
| Çıkış Torku | 800 Nm |
| Devirme Momenti Torku | 6000 Nm |
| Tutma Torku | 9200 Nm |
| Statik Eksenel Derecelendirme | 16 kN |
| Statik Radyal Derecelendirme | 27 kN |
| Motor Alternatifleri | 380V/220V AC Motor, Step Motor, Fırçasız Motor |
| Ürünler Stili | Çift Eksen, CPV, Solar Çanak, Parabolik, Heliostat |
| Uygulama Özelliği | Güneş Takip Sistemi, Endüstriyel Makineler |
Devirme Momenti Torku: Tork, yükün konumu ile döner yatağın merkezi arasındaki mesafe ile çarpılan yüktür.Yük ve mesafe tarafından üretilen qorque, nominal devirme momenti torkundan büyükse, çevirme tahriki devrilecektir.
Radyal yük: Döner yatak eksenine dikey yükleyin
Eksenel yük: Döner yatağın eksenine paralel yük
Tutma torku: Ters torktur. Sürücü ters döndüğünde ve parçalar hasar görmediğinde, elde edilen maksimum torka tutma torku denir.
Kendinden kilitlemeli: Yalnızca yüklendiğinde, döner tahrik ters dönüş yapamaz ve bu nedenle kendi kendine kilitleme olarak adlandırılır.
SDE Modeli Döner Tahrik Performans Parametreleri
| SDE Modeli Performans Parametreleri | ||||||||||||
| modeli | Nominal Çıkış Torku (Nm) |
Devirme Torku (kN.m) |
Tutma Torku (kN.m) | Eksenel Yük (kN) | Radyal Yük (kN) | Oran | Yeterlik |
Hassas (derece) |
IP |
çalışma kademesi (℃) |
Kendinden kilitleme | Ağırlık (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 705kg |
Başvuru
SDE serisi solar fotovoltaik döner sürücüler, aşağıdakiler için tasarlanmıştır:
Güneş takip sistemleri için geliştirilmiş ve tasarlanmış, fotovoltaik tek ve çift eksenli takip sistemleri, konsantre fotovoltaik enerji üretim sistemleri, kule heliostatları, kelebek Stirling enerji üretimi, ısıtma, çukur konsantre enerji üretimi, ısıtma ve diğer güneş enerjisi uygulamalarına uygun yüksek performanslı ürünler takip sistemi.Ayrıca ihtiyaçlarınıza göre özelleştirilebilir.
