Ürün ayrıntıları:
|
Model: | 7 inç | Dişli Oranı: | 57:1 |
---|---|---|---|
Verimlilik: | %40 | Türü: | Çift Eksen |
Uygulama: | Güneş İzleyici | OEM HİZMETİ: | Kullanılabilir |
Doğum yeri: | Changzhou, Çin | sürücü: | 24VDC |
Vurgulamak: | solar tracker drive,slewing gear |

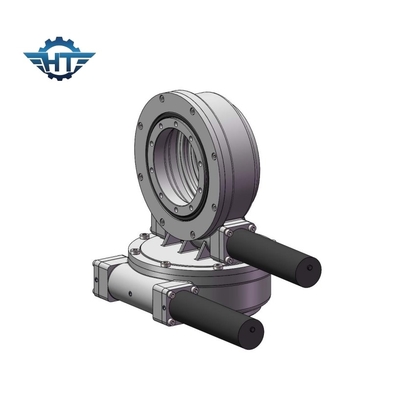

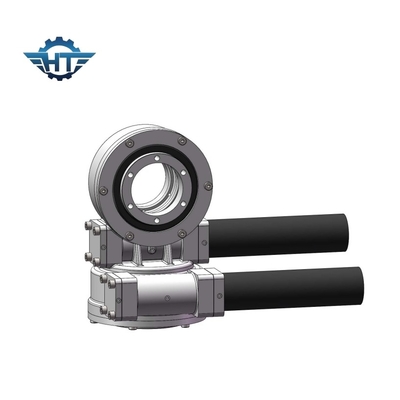

Sde7 Dual Worm Gear Solar Slew Drive 24 Vdc Planetary Gear Motor For Trackers
Solya sürüşüAçıklama
Dönüşüm tek bir eksende veya birden fazla eksende birlikte olabilir.Döner sürücüler üretim dişli ile yapılır, rulmanlar, mühürler, evler, motor ve diğer yardımcı bileşenler ve onları birleşik bir dişli kutusuna monte etmek.
Kaydırma sürücüsü, modüler römorklarda, vinçlerde, ahşap yakalama ekipmanlarında, hava çalışma platformlarında, güneş izleme sistemlerinde, rüzgar enerjisi sistemlerinde vb. yaygın olarak kullanılmaktadır.
Dönüştürme sürüşü yüksek enlem alanları için uygundur ve güneş enerjisi üretim sisteminin verimliliğini önemli ölçüde artıran enerji üretimi verimliliği% 35'ten fazla artacaktır.
Yatay tek eksenli güneş izleme sistemi için, güneş paneli ana şaftı diklenme açısını doğru bir şekilde takip etmek için açıyı ayarlayacaktır.Bu tür bir döngü sürücüsü sadece düşük enlemler alanında uygulanır.
Dönüştürme aygıtı, çekirdek bileşeni olarak dönük aygıtı benimseyerek, eksenel kuvveti, radyal kuvveti ve eğim momentini aynı anda taşıyabilir.
Güneş izleme sistemi, yatay tek eksenli güneş izleme sistemi, eğimli tek eksenli izleyici ve çift eksenli güneş izleme sistemine ayrılmıştır.
Güneş izleme sistemlerinde kullanılan döner sürücüler esas olarak tek eksenli (SE serisi), çift eksenli (SDE serisi) ve dikey türlü (VE serisi) ve en yaygın kullanılan modeller SE3, SE5, SE7,SE9; SDE3, SDE7, VE7, VE9.
Dönüştürme sürücülerinin doğru boyutunu nasıl seçebilirsiniz?
Sadece performans eksikliği veya performans fazlalığından kaçınmak için doğru bir büyüklükte döner sürücüler seçmek, maliyet etkin çözümler elde etmekte önemli bir rol oynamaktadır.
Lütfen bize uygun bir döngü sürücüsünü seçmek için aşağıdaki bilgileri verin:
1. başvuru
2Eğer bu veriler hakkında net bir fikriniz yoksa, bize yükü, örneğin panellerin ağırlığını ve kaydırma sürücümüzün montaj kollarını söyleyin.
3. son 10 yılda bölgenizdeki yük boyutları ve en büyük rüzgâr, önerdiğimiz sürücünün güçlü rüzgar geldiğinde maksimum yükü taşıyabileceğini hesaplamak için kullanılır.
4. ihtiyacınız olan çıkış hızı size uygun motorları önermemize yardımcı olacak.
5. geri tepki, IP sınıfı talebi vb. gibi diğer bilgiler
S'nin teknik verileriDE Slew Drive'lar.
Model | oranı | Adlık Çıktı Döner (N.m.) | Eğme Döner ((N.m.) | Durum Döner ((N.m.) | Aksyal yük ((kN) | Radial yük ((kN) | Verimlilik | Kesinlik (°) | Kendini kilitleyen | Ağırlık (kg) |
3'lük | 31:1 | 600 | 1500 | 1800 | 22 | 15 | % 40 | ≤0.1 | - Evet. | 12 |
5 inç | 37:1 | 800 | 5000 | 9200 | 16 | 27 | % 40 | ≤0.1 | - Evet. | 18 |
7 inç | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | % 40 | ≤0.1 | - Evet. | 32 |
8 inç | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | % 40 | ≤0.1 | - Evet. | 28 |
9 inç | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | % 40 | ≤0.1 | - Evet. | 52 |
12 inç | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | % 40 | ≤0.1 | - Evet. | 65 |
14 inç | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | % 40 | ≤0.1 | - Evet. | 88 |
17 inç | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | % 40 | ≤0.1 | - Evet. | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | % 40 | ≤0.1 | - Evet. | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | % 40 | ≤0.1 | - Evet. | 251 |
