Ürün ayrıntıları:
|
| modeli: | SDE5 | Dişli Oranı: | 37:1 |
|---|---|---|---|
| Nominal Çıkış Torku: | 800 Nm | Tutma Torku: | 9200 Nm |
| Devirme Torku: | 6000 Nm | Yeterlik: | %40 |
| Ters tepki: | 0.15 ° | Özellik: | kendinden kilitli çift eksen |
| Vurgulamak: | Düşük Hızlı Elektrikli Döner Tahrik,Elektrikli Döner Tahrik 6000Nm Devirme Torku,döner halka tahriki 6000Nm Devirme Torku |
||

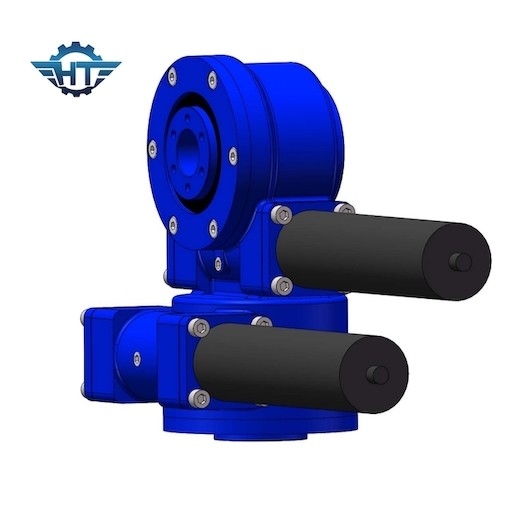

Yüksek Hassasiyetli PV Takip Sistemleri İçin SDE5 Düşük Hızlı Çift Eksenli Döner Şanzıman
Çift Eksen Döner Şanzıman Açıklaması
Döner tahrikimiz güçlü bir devrilme momentine sahiptir ve çok dişli temasla daha büyük yükleri taşıyabilen sarmalayıcı sonsuz tahriki benimser ve sistemin güvenliğini artırmak için kendi kendini kilitleme işlevine sahiptir.Döner tahrikler, 6kNm ila 220kNm tutma torku, 200Nm ila 63kNm çıkış torku, 500Nm ila 271kNm devirme momenti yük kapasitesi ve 31:1 ila 156.600:1 dişli oranları arasında performans aralığı sunar.Kurulum yatay, dikey veya çok eksenli kombinasyon olabilir.
SDE Modeli Döner Tahrik Performans Parametreleri
| SDE Modeli Performans Parametreleri | ||||||||||||
| modeli | Nominal Çıkış Torku (Nm) |
Devirme Torku (kN.m) |
Tutma Torku (kN.m) | Eksenel Yük (kN) | Radyal Yük (kN) | Oran | Yeterlik |
Hassas (derece) |
IP |
çalışma kademesi (℃) |
Kendinden kilitleme | Ağırlık (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 705kg |
Yukarıdaki boyutlar ve parametreler güncellenebilir veya ayarlanabilir, daha ayrıntılı boyutlar ve parametreler için lütfen satış çizimlerimize bakın.
Farklı uygulama ve projelere göre özel tasarım
Hidrolik motorlar, step motorlar, servo motorlar vb. gibi farklı motor tipleriyle eşleşebilir.
Döner tahrik cihazının yüzeyi, müşterinin gereksinimlerine göre herhangi bir renkle püskürtülebilir.
Uygulamalar
Döner tahriklerimiz, uzun ömür ve düşük bakım için tasarlanmıştır.Çok az kurulum alanı gerektirirler ancak maksimum yüklere dayanabilirler.Bu nedenle birçok uygulama için çözümdürler: ormancılık, tarım, madencilik, insanlı platformlar için döner tahrikler, sayısız denizcilik uygulamalarının yanı sıra makine yapımı ve mühendisliği, konsantre güneş izleme sistemleri, tek eksenli veya çift eksenli güneş izleme sistemleri.
