Ürün ayrıntıları:
|
| modeli: | 9 inç | Dişli Oranı: | 61:1 |
|---|---|---|---|
| Yeterlik: | %40 | Tip: | yatay dizi |
| Başvuru: | Güneş İzleyiciler | OEM Hizmeti: | mevcut |
| Menşe yeri: | Changzhou, Çin | sürücü: | step motor |
| Vurgulamak: | Güneş Takip Güneş Döner Tahrik,Güneş Döner Tahrik Yatay 24V,Yatay 24V güneş izci tahriki |
||

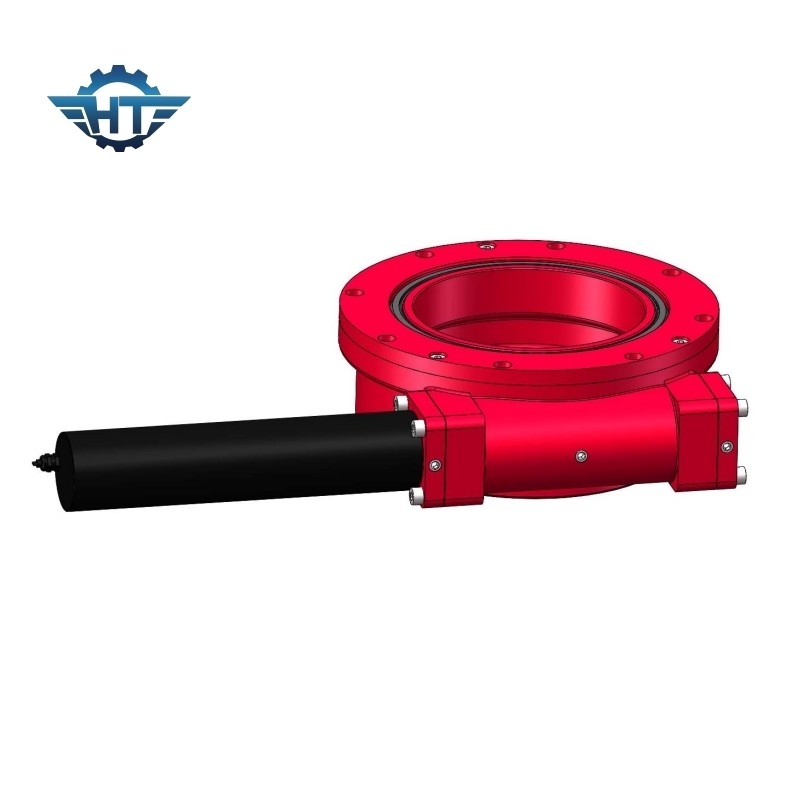

Solar İzleyiciler için 24V Step Motorlu ve Enkoderli FlatTracking Sun Solar Döner Tahrik
Sun Solar Döner Tahrik Takibi
Güneş takipli döner tahrik, esas olarak büyük ölçekli elektrik santrallerinin inşası için geliştirilmiş ve tasarlanmış uygun maliyetli bir ürün olan ve orta ve düşük enlemlerde yaygın olarak kullanılan eğik tek eksenli takip sisteminin döndürülmesinin temel bir parçasıdır.
Sistem sadece bir dizi döner sürücü ve kontrolör kullanılarak tüm dizinin otomatik olarak izlenmesine ihtiyaç duyar.Eşsiz bağlantı yapısı ve bakım gerektirmeyen döner tahrik, onu güvenilir ve güvenilir sistem kararlılığı, düşük arıza oranı ve düşük bakım maliyetleri kılabilir.Geleneksel sabit kurulum braketi ile karşılaştırıldığında, büyük ölçekli bir enerji üretim sistemi olan yıllık enerji üretimini yaklaşık %30 oranında artırabilir.
İstasyon yapımı için idealdir.
Ana Özellikler
1. Sınırsız dönüş açısı ve aralığı
2. Mümkün olan en yüksek güç ve tork iletimini sağlayın
3. Tamamen kapalı ve sızdırmaz muhafaza, zorlu ortamlara dayanır ve güvenliği artırır
SE serisinin Performans Parametreleri
| SE Modeli Performans Parametreleri | ||||||||||||
| modeli |
Nominal Çıkış Tork (Nm) |
devirme tork (Nm) |
Tutma tork (Nm) |
eksenel Yük (kN) |
Radyal Yük (kN) |
Oran | Yeterlik |
Hassas (derece) |
IP |
Çalışma Tep. (℃) |
kendi kendine kilitleme |
Ağırlık (kilogram) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 204 |
Uygulamalar
Düz eğik tek
"Düz eğik tek" veya "eğimli düz tek eksenli", yukarıdaki iki modun kombinasyonunun ürünüdür.Aslında düz eğimli tek düz tek eksen kategorisine ait olmalıdır, dönme ekseni yataydır ve tüm izleme sistemi düz tek eksen sistemini takip edebilir.Aradaki fark, dönme ekseni üzerindeki her bileşenin güneye doğru belirli bir eğime sahip olmasıdır.
Eğik tek eksen:
Eğimli tek eksenli güneye belirli bir eğime sahiptir, dolayısıyla bu durum düz tek eksenliden daha iyidir.Ancak eğik tek eksenin de kendi sınırlamaları vardır.Güneye olan eğimden dolayı, dönüş ekseni büyüdükçe kuzey tarafta eğimli tek eksenli mesnet yerden yükseldikçe yükselir ve arka kolon çok yüksek yapılamadığı için eğimli tek eksenli dönme ekseni sınırlıdır.Tek bir şaft kadar uzun bir şaft haline getirilemez, ancak yalnızca tek tek bağımsız olabilir, bu da maliyetini arttırır ve tabii ki taban alanını arttırır.
Düz Tek Eksen
Düz tek eksenli izleme braketi, güneşin yörüngesini doğu-batı yönünde izleyerek güç üretimini önemli ölçüde artırabilir, ancak düz tek eksenlinin dezavantajları da vardır.Düz tek eksenli desteğin güneye eğimi olmadığı için, özellikle yüksek enlemlerde belirgin olan güneş yükseklik açısı düşük olduğunda radyasyon alma yeteneği zayıftır.Özellikle kış aylarında bir düşüş oldu ve elektrik üretimi sabit bineklerden bile daha düşük.
