Ürün ayrıntıları:
|
| Malzeme: | 50Mn, 42CrMo | Kendinden kilit: | Evet |
|---|---|---|---|
| Devirme Torku: | 54,4 kNm | Tutma Torku: | 40,5 kNm |
| Başvuru: | Vinçler | Kurulum Sitesi: | Güneş Takip Sistemi |
| Ambalajlama: | kontrplak | Motor: | Alternatif akım motoru |
| Vurgulamak: | IP66 SE12 Sonsuz Dişli Döner Tahrik,Döner Tahrik Şanzıman Düşük Hız 50Mn,IP66 SE12 Solar İzleyici Döner Tahrik |
||

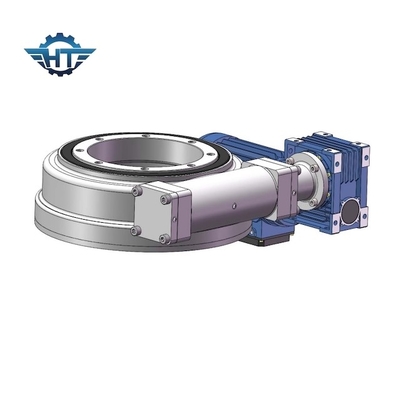

Güneş Paneli İzleyiciler İçin Yüksek Doğruluk ve Düşük Hızlı IP66 SE12 Döner Tahrik Şanzıman
IP66 Kendinden Kilitli Döner Tahrik
Döner tahrik (döner redüktör), genellikle döner yatak ve sonsuz vida kombinasyonu dediğimiz şeydir.Genellikle sonsuz, döner yatak, gövde, motor ve diğer parçalardan oluşan yeni bir ürün türüdür.Çekirdek bileşen döner yatağı benimsediğinden, aynı anda eksenel kuvvet, radyal kuvvet ve devrilme momenti taşıyabilir.Geleneksel döner ürünlerle karşılaştırıldığında, döner tahrik (döner redüktör), basit kurulum, kolay bakım ve kurulum alanından büyük ölçüde tasarruf etme özelliklerine sahiptir.Bu ürün, inşaat makinelerinde ve ağır hizmet tipi düz yataklı kamyonlar, konteyner vinçleri, kamyona monte vinçler, hava iş araçları ve güneş devriyeleri için güneş enerjisi üretim sistemleri gibi yeni enerji alanlarında yaygın olarak kullanılabilir.
Avantajlar
Döner yatak üreticisi, aşağıdaki bariz avantajlara sahip olduğunu açıkladı:
Döner tahrik, çekirdek bileşen döner yatak kullandığından eksenel kuvvet, radyal kuvvet ve devrilme momentini aynı anda taşıyabilir.Döner tahrik çiftinin kurulumu ve bakımı kolaydır ve kurulum alanından büyük ölçüde tasarruf sağlar.
Yapısal olarak, döner tahrikin birbirine geçen diş yüzeyleri, taşıma kapasitesini büyük ölçüde artıran hat temasındadır.İletim düzgün ve gürültü küçüktür.
Pratik uygulamalarda, döner tahrik cihazının yüksek entegrasyonu, kullanıcının döner cihazın her bir bileşenini tek tek satın almasını ve işlemesini gereksiz kılar ve belirli bir dereceye kadar ürün üretiminin başlangıcındaki hazırlık sürecini de azaltır. , böylece emek verimliliğini büyük ölçüde artırır.
Sonsuz dişli ve sonsuz dişli, ters kendi kendine kilitlemeyi gerçekleştirebilen ters kendi kendine kilitleme özelliklerine sahiptir, yani, yalnızca sonsuz dişli sonsuz dişli tarafından sürülebilir, ancak sonsuz sonsuz dişli tarafından çalıştırılamaz.Ağır makinelerinde kullanılan kendinden kilitli sonsuz mekanizma gibi, ters kendinden kilitlemeli güvenlik korumasında rol oynayabilir.Bu özellik, döner tahrik cihazını kaldırma, hava çalışması ve diğer ekipmanlarda yaygın olarak kullanılmasını sağlar.Ana motorun teknolojik içeriğini geliştirirken, ana motorun çalışma kararlılığını ve güvenlik faktörünü de büyük ölçüde iyileştirir.Mekanik ekipmanın güvenli inşaat uygulamasının önemli bir düzenlemesidir.
SE serisinin Performans Parametreleri
| SE Modeli Performans Parametreleri | ||||||||||||
| modeli |
Nominal Çıkış Tork (Nm) |
devirme tork (Nm) |
Tutma tork (Nm) |
eksenel Yük (kN) |
Radyal Yük (kN) |
Oran | Yeterlik |
Hassas (derece) |
IP |
Çalışma Tep. (℃) |
kendi kendine kilitleme |
Ağırlık (kilogram) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 204 |
Başvuru
Döner halka yatakları çok çeşitli uygulamalar için kullanılabilir.Kullanım alanları, ekskavatörler ve vinçler, açık maden madenciliği ve rüzgar türbinlerinden antene kadar uzanmaktadır.Diğer uygulama alanları arasında mühendislik ve güneş takip sistemi bulunmaktadır.
