Ürün ayrıntıları:
|
| Malzeme: | 50Mn, 42CrMo | modeli: | SDE7" |
|---|---|---|---|
| Dişli Oranı: | 57:1 | GÖREV DÖNGÜSÜ: | 30 yıl |
| Tip: | Çift Eksen | standart renk: | RAL9006 |
| Montaj cıvataları: | 6*M10 | GTİP Kodu: | 84834090 |
| Vurgulamak: | SDE7 Çift Eksenli Döner Tahrik,12V Planet Motor Döner Tahrik Şanzıman,SDE7 sonsuz dişli dönüş tahriki |
||

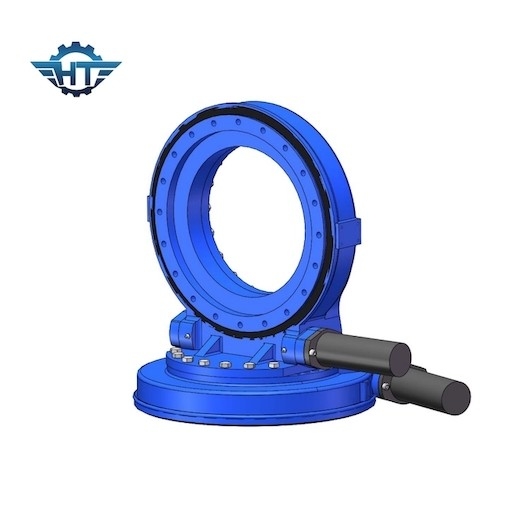

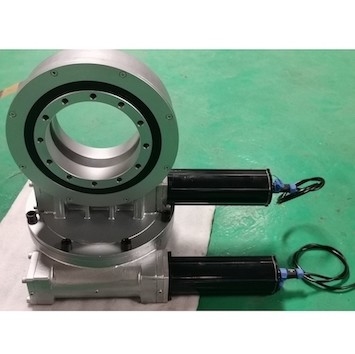

Solar Tracker için 12V Planet Motorlu SDE7 Çift Eksenli Döner Tahrik Şanzımanı
Çift Eksenli Döner Tahrik Açıklaması
Çift eksenli izleyiciler için iki ortak sürücü ve kontrol mimarisi vardır: dağıtılmış sürücü ve bağlantılı sürücü.Tasarımdan bağımsız olarak, döner tahrik şüphesiz kontrol ünitesinin merkezi bileşenidir.Döner tahrikin hassasiyeti ve sağlamlığı, sistemin güvenli çalışması ile yakından ilgilidir.
SDE Modeli Döner Tahrik Performans Parametreleri
| SDE Modeli Performans Parametreleri | ||||||||||||
| modeli | Nominal Çıkış Torku (Nm) |
Devirme Torku (kN.m) |
Tutma Torku (kN.m) | Eksenel Yük (kN) | Radyal Yük (kN) | Oran | Yeterlik |
Hassas (derece) |
IP |
çalışma kademesi (℃) |
Kendinden kilitleme | Ağırlık (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 705kg |
Elektrikli Dişli Motor Parametreleri
| Motor Verileri | gezegen verileri | ||
| anma gerilimi | 24VDC | Oran | 398:1 |
| Anma akımı | 1.3A | Çıkış Torku | 43Nm |
| Anma Hızı | 800 devir/dakika | Çıkış Hızı | 2 devir/dakika |
| Korumalı Seviye | IP55/65/66 | Gürültü | <60db |
Özelleştirilmiş Hizmetler
1. Farklı uygulama ve projelere dayalı özel tasarım
2. Hidrolik motorlar, step motorlar, elektrik motorları vb. gibi farklı motor türleri eşleştirilebilir.
3. RAL koduna göre farklı renkler mevcuttur;standart rengimiz RAL 9006'dır.
