Ürün ayrıntıları:
|
| Modeli: | 3 İNÇ | Dişli Oranı: | 31:1 |
|---|---|---|---|
| Yeterlik: | %40 | Tip: | yatay seri |
| Başvuru: | Güneş Takip Sistemi | OEM HİZMETİ: | Mevcut |
| Anavatan: | Changzhou, Çin | sürücü: | 24V dişli motor |
| Vurgulamak: | hydraulic slew motor,solar tracker drive |
||

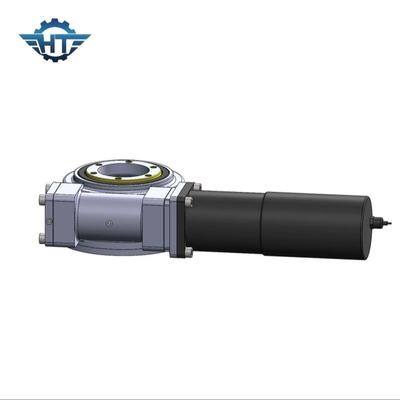

Yüksek Torklu SE5 Solar Dönüş Sürücüsü CE Sertifikalı Solar Takip Sistemi için Kendinden Kilitlemeli

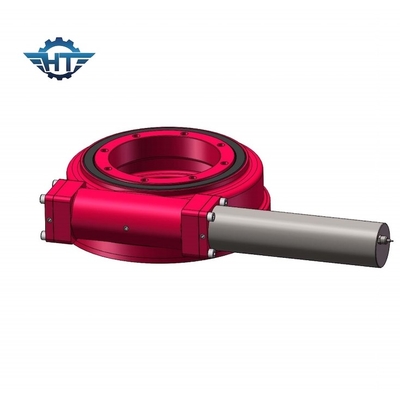

SE5 Solar Dönüş Tahrik Açıklama
Dönen bir sonsuz dişli tahrik sistemi, bir döner halka, yuva, taban ve sonsuz dişliden oluşan, kompakt yapılı bir ünitedir.Bu ünite, bir döner halkanın ve bir solucanın avantajlarını tek bir ünitede bir araya getiriyor.
Kombine yükleri taşıyabilen sürekli veya hareket ile yavaş dönüş gerektiren uygulamalar için uygundur.Ürün, bir elektrik veya hidrolik motorun bağlanması ve ayrıca tüm sistemin ekipmana bağlanması için standart boyutlara sahiptir.
Kompaktlığı, yüksek rijitliği ve sayılan diğer avantajlarından dolayı sonsuz vidalı tahrik sistemi mobil montaj platformları, uydu sistemi, nakliye araçlarındaki hidrolik yükleme vinçleri, küçük deniz vinçleri, uzayabilen döner merdivenler, büyük tekerlek ünitelerinde kullanılmaktadır. deniz portal taşıyıcıları.
SE Model Çevirme Tahriklerinin Teknik Verileri
| modeli | Oran | Nominal Çıkış Torku(Nm) | Eğme Torku(Nm) | Tutma Torku(Nm) | Eksenel Yük(kN) | Radyal Yük(kN) | Yeterlik | Hassasiyet(°) | kendinden kilitleme | Ağırlık (kg) |
| 1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | %40 | ≤0,1 | Evet | 6 |
| 3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | %40 | ≤0,1 | Evet | 8 |
| 5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | %40 | ≤0,1 | Evet | 12 |
| 7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | %40 | ≤0,1 | Evet | 21 |
| 9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | %40 | ≤0,1 | Evet | 49 |
| 12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | %40 | ≤0,1 | Evet | 61 |
| 14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | %40 | ≤0,1 | Evet | 63 |
| 17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | %40 | ≤0,1 | Evet | 105 |
| 21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | %40 | ≤0,1 | Evet | 149 |
| 25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | %40 | ≤0,1 | Evet | 204 |
Avantajlar
1. 360 derece döndürme
2. Bir tahrik motorunun sol veya sağ taraftan bağlanması
3. Kurulum sırasında dişli boşluğunun ayarlanması gerekli değildir;bu zaten üretici tarafından fabrikadan önce ayarlanmıştır
4. Basit kurulum ve az bakım
5. Akılcı alan kullanımı
6. Dişli kendiliğinden kilitlenir;bu nedenle fren gerekli değildir
7. Çalıştırma ve durdurmanın kolay ve akıcı yöntemi
