Ürün ayrıntıları:
|
| Malzeme: | 50Mn, 42CrMo, QT | modeli: | çift eksen 7 inç |
|---|---|---|---|
| Tutma Torku: | 13,5 kNm | Devirme Torku: | 13,2 kNm |
| Yeterlik: | %40 | Eksenel Yük: | 34 kN |
| Radyal Yük: | 58 kN | Renk: | İstendiği Gibi |
| Vurgulamak: | 800RPM Çift Eksenli Döner Sürücü,Çift Eksenli Döner Sürücü 24VDC,24VDC solar döner sürücü |
||

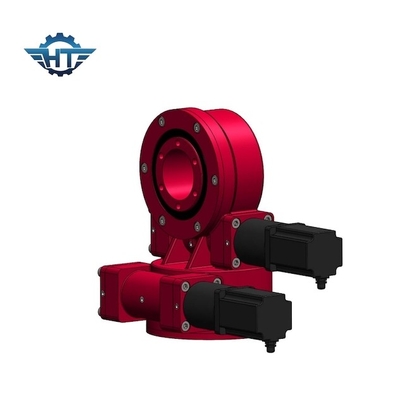

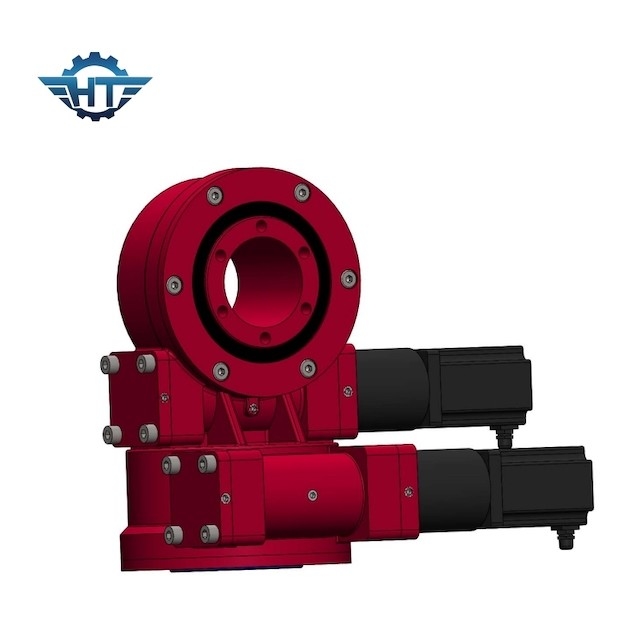

PV İzleyiciler için Planet Şanzımanlı Sonsuz ve Sonsuz Tekerlek SDE7 Çift Eksenli Döner Tahrik
Çift Eksenli Döner Tahrik Açıklaması
Solar izleyiciler, mekanik özelliklere göre tek eksenli izleyicilere ve çift eksenli izleyicilere ayrılabilir.Çift eksenli sistemler güneşi en iyi şekilde takip edebildiğinden, tüm PV, CPV, CSP konsantre güneş teknolojilerinde daha popülerdir.Farklı çalışma koşullarına göre döner tahriklere uygun hidrolik motorlarımız, elektrik motorlarımız, step motorlarımız var, elektrik motoru parametresi aşağıdaki gibidir:
| Motor Verileri | Planet Şanzıman Verileri | ||
| anma gerilimi | 24VDC | Oran | 398:1 |
| Anma akımı | 1.3A | Çıkış Torku | 43Nm |
| Anma Hızı | 800 devir/dakika | Çıkış Hızı | 2 devir/dakika |
| Korumalı Seviye | IP55/65/66 | Gürültü | <60db |
SDE Modeli Döner Tahrik Performans Parametreleri
| SDE Modeli Performans Parametreleri | ||||||||||||
| modeli | Nominal Çıkış Torku (Nm) |
Devirme Torku (kN.m) |
Tutma Torku (kN.m) | Eksenel Yük (kN) | Radyal Yük (kN) | Oran | Yeterlik |
Hassas (derece) |
IP |
çalışma kademesi (℃) |
Kendinden kilitleme | Ağırlık (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 705kg |
Soru-Cevap
Teknik resimdeki parametreler ne anlama geliyor?
Devirme Momenti Torku: Tork, yükün konumu ile döner yatağın merkezi arasındaki mesafe ile çarpılan yüktür.Yük ve mesafe tarafından üretilen qorque, nominal devirme momenti torkundan büyükse, çevirme tahriki devrilecektir.
Radyal yük: Döner yatak eksenine dikey yükleyin
Eksenel yük: Döner yatağın eksenine paralel yük
Tutma torku: Ters torktur. Sürücü ters döndüğünde ve parçalar hasar görmediğinde, elde edilen maksimum torka tutma torku denir.
Kendinden kilitlemeli: Yalnızca yüklendiğinde, döner tahrik ters dönüş yapamaz ve bu nedenle kendi kendine kilitleme olarak adlandırılır.
