Ürün ayrıntıları:
|
Malzeme: | QT | modeli: | tek eksen 5 inç |
---|---|---|---|
Dişli Oranı: | 37:1 | Nominal Çıkış Torku: | 962 Nm |
Tutma Torku: | 30 kNm | Devirme Torku: | 6 kNm |
Yeterlik: | %40 | Çalışma Sıcaklığı: | -30℃~+80℃ |
Vurgulamak: | slewing ring drive,worm drive motor |

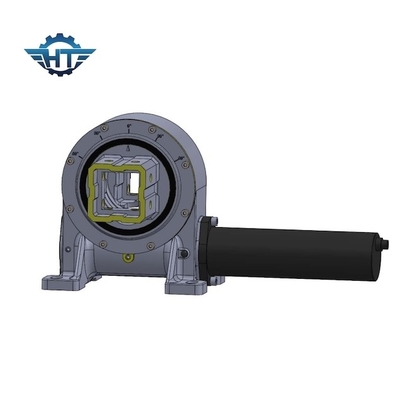

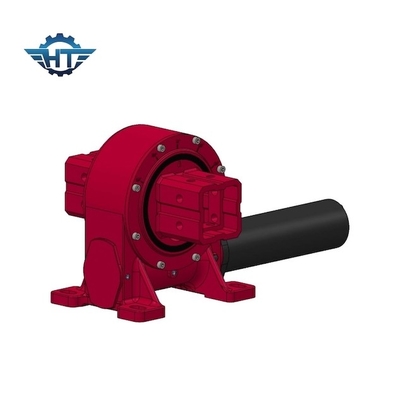

Tek Eksenli GPS Güneş Takip Sistemi İçin Kapalı VE5 Sonsuz Dişli Döner Tahrik
Sonsuz Dişli Döner Tahrik Açıklaması
Hangtuo'nun döner tahrikibazı tamamlanmış yedek parçalar ile muhafaza, döner yatak, sızdırmazlık, zarflama solucanından oluşur.Ayrıca saat yönünde ve saat yönünün tersine dönüş için hareket edebilen döner tahrikler için kullanılan Elektronik motor ve Hidrolik motoru da üretebiliriz.
Modeli:VE5
Menşe Yeri: Changzhou, Çin
Marka: HT
Tip: Kapalı
Malzeme: QT
Çıkış Torku: 962 Nm
Devirme Momenti Torku: 6000 Nm
Tutma Torku: 30 kN.m
Statik Eksenel Derecelendirme:16 KN
Statik Radyal Derecelendirme:27 KN
Dişli Oranı: 37:1
Verimlilik: %40
VE Model Performans Parametreleri
VE Model Performans Parametreleri | ||||||||||||
modeli | Nominal Çıkış Torku (Nm) | Tutma Torku (kN.m) | Devirme Torku (kN.m) | Eksenel Yük (kN) | Radyal Yük (kN) | Oran | Yeterlik |
Kesinlik (Derece) |
IP | Çalışma Tep(℃) | Kendinden kilitleme | Ağırlık (kg) |
3" | 806 | 9 | 5 | 22 | 15 | 31:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 12kg |
5" | 962 | 30 | 6 | 16 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 18kg |
7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 32kg |
8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 28kg |
9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 52kg |
12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 65kg |
14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 88 kg |
17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 135 kg |
21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 192 kg |
25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 251 kg |
Avantajlar
1. Döner halkaya dayalı güçlü devrilme momenti
2. Zarflı sonsuz sürücüyü benimseyin
3. Çoklu diş teması kullanmak için daha büyük yük sürün
4. Daha iyi statik kendini kilitleme işlevi
