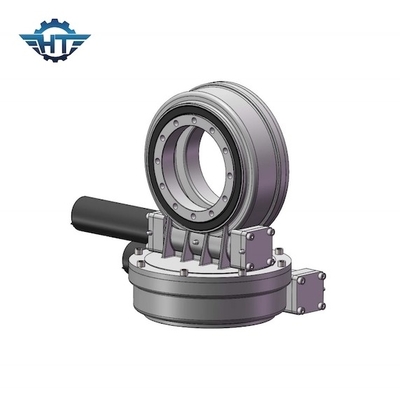

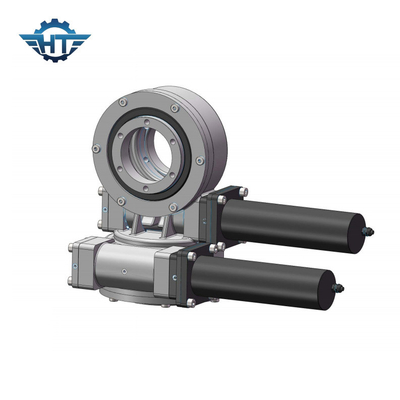

7 Inch Dual Axis Slew Drive Gearbox With Electric 24v DC Motor For Solar Tracking System

7 Inch Dual Axis Slew Drive Gearbox With Electric 24v DC Motor For Solar Tracking System
7 Inch Dual Axis Slew Drive Gearbox With Electric 24v DC Motor For Solar Tracking System 7 Inch Dual Axis Slew Drive Gearbox With Electric 24v DC Motor For Solar Tracking System

Büyük resim :  7 Inch Dual Axis Slew Drive Gearbox With Electric 24v DC Motor For Solar Tracking System

Ürün ayrıntıları:
Menşe yeri: ÇİN
Marka adı: HangTuo
Sertifika: CE, ISO9001
Model numarası: SDE7"
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 parça
Fiyat: USD 280~504 / pc
Ambalaj bilgileri: KONTRPLAK KUTU
Teslim süresi: 15~45 gün
Ödeme koşulları: L/C, T/T, Western Union
Yetenek temini: ayda 2000 adet

7 Inch Dual Axis Slew Drive Gearbox With Electric 24v DC Motor For Solar Tracking System

Açıklama
Malzeme: QT modeli: SDE7"
Dişli Oranı: 57:1 Nominal Çıkış Torku: 2000 Nm
Tutma Torku: 13500 Nm Devirme Torku: 7500 Nm
Eksenel Yük: 34 kN Radyal Yük: 58 kN
Vurgulamak:

hydraulic slew motor

,

slewing gear

Güneş Takip Sistemi için Elektrikli 24v DC Motorlu 7 İnç Çift Eksenli Döner Tahrik Şanzıman



Döner Tahrik Şanzıman Açıklaması



Çift eksenli döner tahrikler, hem dikey hem de yatay olarak dönmesi gereken durumlar için mükemmeldir.Tipik uygulamalar arasında çift eksenli güneş takip cihazları, uydu ve radar çanakları, her iki yönde 360 ​​derece hareket etmesi gereken makineler bulunur.Hangtuo'nun döner tahriki, adım ve azimutun entegre tasarımını benimser ve genel yapı kompakttır, bu da bölünmüş redüktörün karmaşık kurulumu sorununu çözer, yedek parçaları azaltır ve ana motorun arıza oranını azaltır;Aynı zamanda, güvenilir yatağı sağlamak için, azimut çevirme tahriki Sistem, belirli bir eksenel kuvvet ve radyal kuvvet taşırken büyük bir devrilme momenti taşıyabilen yüksek mukavemetli dört noktalı temaslı bilyalı rulmanlar kullanır.



SDE Modeli Döner Tahrik Performans Parametreleri



SDE Modeli Performans Parametreleri
modeli Nominal Çıkış Torku (Nm)

Devirme Torku

(kN.m)

Tutma Torku (kN.m) Eksenel Yük (kN) Radyal Yük (kN) Oran Yeterlik

Kesinlik

(derece)

IP

çalışma kademesi

(℃)

Kendinden kilitleme Ağırlık (kg)
3" 600 1.5 5.8 10 15 31:1 %40 ≤0.15 66 -40~+80 Evet 25kg
5" 800 6 9.2 16 27 37:1 %40 ≤0.15 66 -40~+80 Evet 34kg
7" 2000 7.5 13.2 34 58 57:1 %40 ≤0.15 66 -40~+80 Evet 56kg
9" 4300 16 27.2 60 130 61:1 %40 ≤0.15 66 -40~+80 Evet 92kg
12" 5800 25 41 77 190 78:1 %40 ≤0.15 66 -40~+80 Evet 160kg
14" 6750 48 45 110 230 85:1 %40 ≤0.15 66 -40~+80 Evet 224kg
17" 9460 67 54 142 390 102:1 %40 ≤0.15 66 -40~+80 Evet 320kg
21" 16000 89 65 337 640 125:1 %40 ≤0.15 66 -40~+80 Evet 492kg
25" 21450 112 89 476 950 150:1 %40 ≤0.15 66 -40~+80 Evet 705kg


Özellikler

1. Güneş takip sisteminin güvenliğini artırmak için yüksek geri tutma torku
2. İçeride sarmal solucan sürücüsü
3. Yüksek yük sağlamak için çoklu diş teması
4. Kendinden kilitleme işlevi
