Ürün ayrıntıları:
|
| Malzeme: | 50Mn, 42CrMo, QT | Dişli Oranı: | 125:1 |
|---|---|---|---|
| Nominal Çıkış Torku: | 16 kNm | Tutma Torku: | 89 kNm |
| Devirme Torku: | 65 kNm | standart renk: | RAL 9006 |
| Ters tepki: | 0.1 dereceden az | Döner Tip: | Çift Eksen |
| Vurgulamak: | slewing ring drive,small slew drive |
||

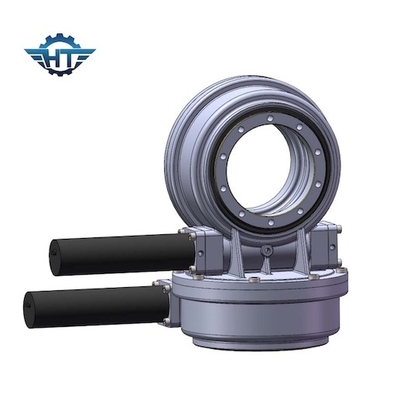

SDE21 Dişli Oranı 125 / 1 CPV İçin Kapalı Muhafazalı Kum Saati Sonsuz Dişli Döner Tahrik
Sonsuz Dişli Döner Tahrik Açıklaması
Döner tahrikler, eksenel ve radyal kuvvetlerin aynı anda iletimi ve ayrıca devirme momentlerinin iletimi için kullanılır.Döner tahrikler, bir bilye veya makaralı döner halka, hidrolik veya elektrikli tahrikler ve tamamen kapalı bir mahfazadan oluşur.SE serisi döner tahrikler, sonsuz dişli ile tasarlanmıştır.
Güneş izci için SDE3, SDE7, SDE21 ISO9001/CE sertifikalı döner tahrik sonsuz dişli
1) Daha yüksek çıkış torku ve tutma yükü
2) En iyi izleme hassasiyeti
3) Güçlü korozyon direnci ve etkili sızdırmazlık
SDE Modeli Döner Tahrik Performans Parametreleri
| SDE Modeli Performans Parametreleri | ||||||||||||
| modeli | Nominal Çıkış Torku (Nm) |
Devirme Torku (kN.m) |
Tutma Torku (kN.m) | Eksenel Yük (kN) | Radyal Yük (kN) | Oran | Yeterlik |
Kesinlik (derece) |
IP |
çalışma kademesi (℃) |
Kendinden kilitleme | Ağırlık (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 705kg |
Açıklama: Yukarıdaki boyutlar ve parametreler güncellenebilir veya ayarlanabilir, daha ayrıntılı boyutlar ve parametreler için lütfen satış çizimlerimize bakın.
Özelleştirilmiş Hizmetler
1. Farklı uygulama ve projelere dayalı özel tasarım
2. Hidrolik motorlar, step motorlar, elektrik motorları vb. gibi farklı motor türleri eşleştirilebilir.
3. RAL koduna göre farklı renkler mevcuttur;standart rengimiz RAL 9006'dır.
Uygulama Alanları
| Rüzgar Gücü Alanı | Metalurji Makinaları |
| Hafif sanayi | Ağır Ekipmanlar |
| Liman/Deniz Makinası | Askeri Ürünler. |
| İnşaat Makinaları Madencilik | Çelik İşleri Ekipmanları |
| Kirli su arıtma tesisi | Tarım makineleri |
