Ürün ayrıntıları:
|
| Modeli: | SDE7" | Dişli Oranı: | 57:1 |
|---|---|---|---|
| Nominal çıkış torku: | 2000 Nm | Tutma torku: | 13500 Nm |
| Devirme Torku: | 7500 Nm | Yeterlik: | %40 |
| eksenel yük: | 34 kN | Radyal Yük: | 58 kN |
| Vurgulamak: | hydraulic slew motor,slewing gear |
||

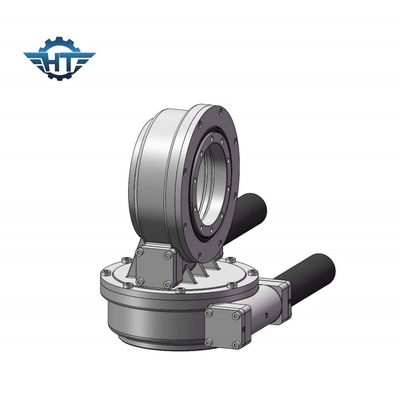

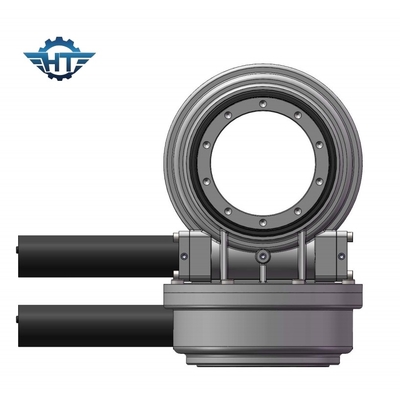

Planet Redüktörlü SDE Çift Eksenli Güneş Döndürme Sürücüsü, Güneş İzleyicileri İçin Uzun Ömür
Çift Eksenli Çevirme Sürücüsü Açıklaması
SDE7 7 inçlik çift eksenli dönüş tahriki, gün doğumundan gün batımına kadar her zaman güneşe doğru takip edilmesi gereken durumlar için mükemmeldir.Enerji üretim kapasitesini artırabilir.Tipik uygulamalar arasında çift eksenli güneş izleyicileri bulunur, ayrıca her iki yönde 360 derece hareket etmesi gereken makineler olan uydu ve radar antenlerinde de uygulanabilir.
SDE Model Döner Tahrik Teknik Performans Verileri
| modeli | Oran | Nominal Çıkış Torku(Nm) | Eğme Torku(Nm) | Tutma Torku(Nm) | Eksenel Yük(kN) | Radyal Yük(kN) | Yeterlik | Hassasiyet(°) | kendinden kilitleme | Ağırlık (kg) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | %40 | ≤0,1 | Evet | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | %40 | ≤0,1 | Evet | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | %40 | ≤0,1 | Evet | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | %40 | ≤0,1 | Evet | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | %40 | ≤0,1 | Evet | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | %40 | ≤0,1 | Evet | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | %40 | ≤0,1 | Evet | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | %40 | ≤0,1 | Evet | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | %40 | ≤0,1 | Evet | 705 |
Döner Tahrikli Güneş Takip Sisteminin Türü
1) Optimum eğim sabitlendi
Alçak enlemlerde, daha düşük optimum eğim nedeniyle elektrik üretimindeki artış minimum düzeydedir (8°'de olduğu gibi, neredeyse hiç artış yoktur);Yüksek enlemlerde, optimum eğim büyüktür ve üretilen elektrik miktarı önemli ölçüde yüksektir (örneğin, 50°'de yaklaşık %25)
2) Düz tek eksen
Güneşin bir günü içinde geliş açısının değişimini takip eder ve düşük enlemlerde elektrik üretimindeki artış hızı, yüksek enlemlerdekinden önemli ölçüde daha iyidir.Genel olarak düz tek eksenli izlemenin 30°'den küçük enlemlerin kullanımı için daha uygun olduğuna inanılmaktadır.
3) Eğik tek eksen
Yüksek enlemler için daha uygundur.
4) çift eksenli izleme
Bu yaklaşım, güneşin geliş açısının bir gün içinde ve bir yıl içindeki değişimlerinin takip edilmesi nedeniyle elektrik üretimindeki artışın en yüksek olduğu açık bir yaklaşımdır.
5) Sabit ayarlanabilir
Bu tip, braketin eğimini ayarlamak için güneşten sonraki bir yıl içinde geliş açısının değişmesine dayanır, böylece güç üretiminde bir artış elde edilir.
Farklı montaj yöntemleri arasındaki en temel fark, getirdikleri güç üretimindeki farktır.Elbette ilk yatırım ve işletme bakım maliyetlerinde farklılıklar olacaktır.
Planet redüktörler, küçük bir pakette yüksek tork ve koaksiyel hizalamalı bir çıkış mili gerektiren uygulamalar için idealdir.
Özelleştirilmiş Hizmetler
1. Farklı uygulama ve projelere dayalı özel tasarım
2. Hidrolik motorlar, kademeli motorlar, elektrik motorları vb. gibi farklı motor türleri eşleştirilebilir.
3. RAL koduna göre farklı renkler mevcuttur;standart rengimiz RAL 9006'dır.
