Dişli Oranı 78 / 1 SDE12 Çift Eksenli Güneş Güneş Sistemi için Çift Eksenli Döner Tahrik Çift Eksenli

Dişli Oranı 78 / 1 SDE12 Çift Eksenli Güneş Güneş Sistemi için Çift Eksenli Döner Tahrik Çift Eksenli
Dişli Oranı 78 / 1 SDE12 Çift Eksenli Güneş Güneş Sistemi için Çift Eksenli Döner Tahrik Çift Eksenli Dişli Oranı 78 / 1 SDE12 Çift Eksenli Güneş Güneş Sistemi için Çift Eksenli Döner Tahrik Çift Eksenli

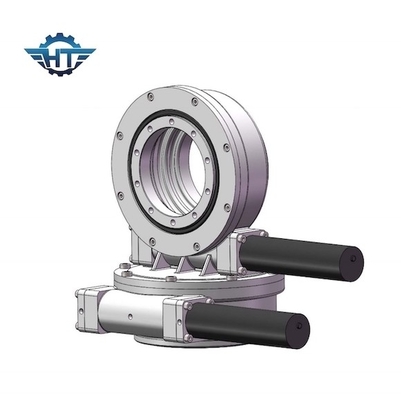

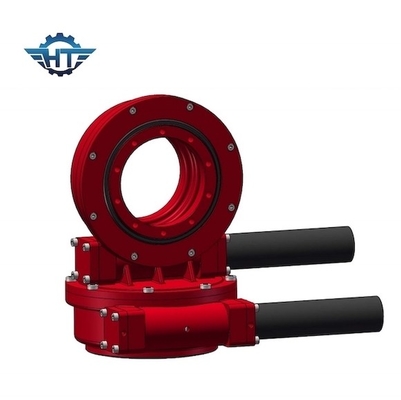

Büyük resim :  Dişli Oranı 78 / 1 SDE12 Çift Eksenli Güneş Güneş Sistemi için Çift Eksenli Döner Tahrik Çift Eksenli

Ürün ayrıntıları:
Menşe yeri: ÇİN
Marka adı: HangTuo
Sertifika: CE, ISO9001
Model numarası: SDE12"
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 parça
Fiyat: USD 280~504 / pc
Ambalaj bilgileri: KONTRPLAK KUTU
Teslim süresi: 15~45 gün
Ödeme koşulları: L/C, T/T, Western Union
Yetenek temini: ayda 2000 adet

Dişli Oranı 78 / 1 SDE12 Çift Eksenli Güneş Güneş Sistemi için Çift Eksenli Döner Tahrik Çift Eksenli

Açıklama
Malzeme: 50Mn, 42CrMo modeli: SDE12
Tip: solucan ve solucan çarkı Garanti: 3 yıl
OEM: mevcut Teknik Destek: tüm hayat
Başvuru: Çift Eksen Güneş Güneş Sistemi Çalışma Sıcaklığı: -30~+120 Santigrat
Vurgulamak:

slewing ring drive

,

small slew drive

Dişli Oranı 78 / 1 SDE12 Çift Eksenli Güneş Güneş Sistemi için Çift Eksenli Döner Tahrik Çift Eksenli



Çift eksenli dönüş sürücüsü (SDE tipi) - Solar tracker dönüş sürücüsü


SDE serisi tasarımı, VE ve SE'nin avantajlarını emer.Azimut ve Yükseklik 3D yönü aynı anda dönüyor.
Çift eksenli döner tahrikler için en yaygın döner tahrik uygulaması, heliostatlar ve konsantre fotovoltaikler (CPV) gibi çift eksenli güneş takip cihazları ve uydu veya radar çanaklarıdır.Diğer uygulamalar arasında otomotiv asansörleri, robotik kol konumlandırıcılar ve sahne ekipmanları yer alır.

Özellikler



Temel model boyutlarımız, 1.500 Nm ila 11.200 Nm tutma torku, 100Nm ila 20.000 Nm çıkış torku, 5000 Nm ila 89.000 Nm devirme torku ve 30:1 ila 150:1 arasında dişli kutusu redüksiyon oranları sunar.Bir planet dişli kutusu takılarak dişli oranı daha da yüksek olabilir.Sürücüler yatay, dikey veya birden çok eksenin birleşimine monte edilebilir.



SDE Modeli Döner Tahrik Performans Parametreleri



SDE Modeli Performans Parametreleri
modeli Nominal Çıkış Torku (Nm)

Devirme Torku

(kN.m)

Tutma Torku (kN.m) Eksenel Yük (kN) Radyal Yük (kN) Oran Yeterlik

Kesinlik

(derece)

IP

çalışma kademesi

(℃)

Kendinden kilitleme Ağırlık (kg)
3" 600 1.5 5.8 10 15 31:1 %40 ≤0.15 66 -40~+80 Evet 25kg
5" 800 6 9.2 16 27 37:1 %40 ≤0.15 66 -40~+80 Evet 34kg
7" 2000 7.5 13.2 34 58 57:1 %40 ≤0.15 66 -40~+80 Evet 56kg
9" 4300 16 27.2 60 130 61:1 %40 ≤0.15 66 -40~+80 Evet 92kg
12" 5800 25 41 77 190 78:1 %40 ≤0.15 66 -40~+80 Evet 160kg
14" 6750 48 45 110 230 85:1 %40 ≤0.15 66 -40~+80 Evet 224kg
17" 9460 67 54 142 390 102:1 %40 ≤0.15 66 -40~+80 Evet 320kg
21" 16000 89 65 337 640 125:1 %40 ≤0.15 66 -40~+80 Evet 492kg
25" 21450 112 89 476 950 150:1 %40 ≤0.15 66 -40~+80 Evet 705kg



Güvenilirlik



SDE çift eksenli döner sürücülerimiz, hassas 3D konumlandırma için 30 yıllık saha ömrü için garantilidir.SDE sürücüleri, tek bir sürücüde verimli ve güvenilir bir çözüm oluşturur.Saha ömrünü en üst düzeye çıkarmak için tüm bileşenlerimizi ve hammaddelerimizi ISO 9001, CE sertifikaları tarafından belirlenen standartları kullanarak nitelendiriyoruz.



Verim



Döner tahriklerimiz, maksimum kontrol ve hareket desteği sağlamak için patentli kum saati sonsuz teknolojisini kullanır.Sonsuz dişlilerimiz, standart sonsuz vidalardan daha yüksek diş kavraması olan kum saati vidasından halka dişlinin hatve hattında 5 ila 11 dişe geçer ve dişli kutusuna daha fazla stabilite ve güç verir.Kum saati teknolojisi hakkında daha fazla bilgi edinin.



Kum saati solucanını benimseyen sürücüler aşağıdaki özelliklere sahiptir:



1) Daha yüksek çıkış torku ve tutma yükü



2) En iyi izleme hassasiyeti



3) Güçlü korozyon direnci ve etkili sızdırmazlık



Döner sürücülerin uygun boyutu nasıl seçilir?



Sadece performans eksikliğinden veya performans fazlalığından kaçınmak için döner tahriklerin uygun boyutunu seçmek, uygun maliyetli çözümlere ulaşmada önemli bir rol oynar.



Uygun bir döner tahrik seçmek için lütfen bize aşağıdaki bilgileri verin:



1. uygulama

2. gerekli çıkış toque.Bu veriler hakkında net bir fikriniz yoksa, bize sadece yükü, örneğin döner sürücümüzdeki panellerin ağırlığını ve montaj braketlerini söyleyin.

3. Önerdiğimiz sürücünün büyük rüzgar geldiğinde maksimum yükü taşıyabileceğini hesaplamak için kullanılan yük boyutları ve son 10 yılda bölgenizdeki en büyük rüzgar.

4. İhtiyacınız olan çıkış hızı, sizin için uygun motorları önermemize yardımcı olacaktır.

5. geri tepme, IP derecesi talebi vb. gibi diğer bilgiler
