Ürün ayrıntıları:
|
| Malzeme: | QT | modeli: | SDE21" |
|---|---|---|---|
| Tutma Torku: | 89 kNm | Devirme Torku: | 65 kNm |
| Yeterlik: | %40 | Eksenel Yük: | 337 kN |
| Radyal Yük: | 640 kN | Renk: | Ral koduna dayalı |
| Vurgulamak: | slewing ring drive,small slew drive |
||

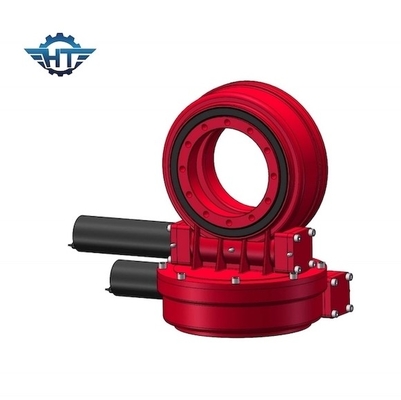

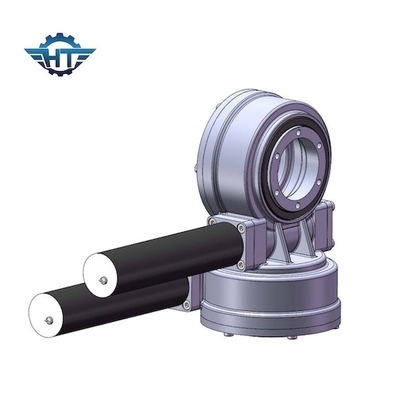

Çift Eksenli Güneş Takip Sistemi için Yüksek Tutma Torklu Düşük Gürültülü SDE Döner Tahrik Şanzıman
Düşük Gürültülü SDE Döner Tahrik Açıklaması
Çift eksenli güneş izci, hareketli bir platform, sabit bir platform, bir seri zincir, bir paralel zincir ve çift eksenli güneş izci çevirme tahriki gibi bir tahrik cihazı içerir.Hareketli platform, seri zincir tarafından desteklenir ve paralel zincir tarafından sürülür, paralel bir izleme mekanizması oluşturur.çift eksenli güneş izleyici için döner tahrik, hareketli platformu dikey ve yatay eksenler etrafında döndürmek için paralel zinciri harekete geçirmek üzere yapılandırılmıştır.Mevcut açıklamanın çift eksenli güneş takip cihazı çevirme tahriki, daha büyük bir çalışma alanına, daha iyi bir izleme performansına ve yüksek sertlik, düşük enerji tüketimi, küçük tahrik torku ve düşük atalet vb. avantajlara sahiptir.
SDE Modeli Döner Tahrik Performans Parametreleri
| SDE Modeli Performans Parametreleri | ||||||||||||
| modeli | Nominal Çıkış Torku (Nm) |
Devirme Torku (kN.m) |
Tutma Torku (kN.m) | Eksenel Yük (kN) | Radyal Yük (kN) | Oran | Yeterlik |
Kesinlik (derece) |
IP |
çalışma kademesi (℃) |
Kendinden kilitleme | Ağırlık (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 705kg |
Anahtar Parametreler Sözlüğü
Devirme Momenti Torku: Tork, yükün konumu ile döner yatağın merkezi arasındaki mesafe ile çarpılan yüktür.Yük ve mesafe tarafından üretilen qorque, nominal devirme momenti torkundan büyükse, çevirme tahriki devrilecektir.
Radyal yük:Döner yatak eksenine dikey yükleyin
Eksenel yük:Döner yatağın eksenine paralel yük
Tutma torku:Ters torktur. Sürücü ters döndüğünde ve parçalar hasar görmediğinde, Elde edilen maksimum torka tutma torku denir.
Kendinden kilitleme:Sadece yüklendiğinde, döner tahrik ters dönüş yapamaz ve bu nedenle kendi kendine kilitlenme olarak adlandırılır.
