Ürün ayrıntıları:
|
| Malzeme: | QT | modeli: | çift eksen 21 inç |
|---|---|---|---|
| Tutma Torku: | 89 kNm | Devirme Torku: | 65 kNm |
| Yeterlik: | %40 | Renk: | İstendiği Gibi |
| Ters tepki: | 0.1 dereceden az | Başvuru: | İnşaat makineleri |
| Vurgulamak: | small slew drive,worm drive motor |
||

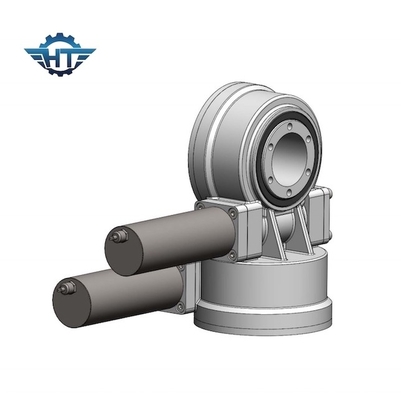

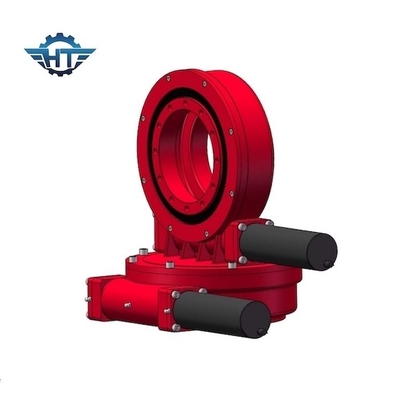

Uydu / Robot / İnşaat Makineleri için SDE21" Yüksek Torklu Çift Eksenli Döner Tahrik
Uydu Çift Eksenli Döner Tahrik Açıklaması
Aynı anda iki eksenli sürücü ile çift eksenli döner sürücü tasarımı.SE Serisi döner tahrikten daha fazla diş teması ve çift çıkış torkudur. Bu ürünün uzun bir geçmişi vardır, proses teknolojisi artık çok olgunlaşmıştır.
Özellikler
Dişli Motor Seçenekleri
Elektrikli ve planet dişli kutuları müşteri ihtiyacına göre dizayn edilebilir. Döner tahrik, tesislerde yerden tasarruf, kompakt tasarımda maksimum yük kapasitesi, uzun ömür, düşük bakım maliyetleri avantajına sahiptir.
SDE Modeli Döner Tahrik Performans Parametreleri
| SDE Modeli Performans Parametreleri | ||||||||||||
| modeli | Nominal Çıkış Torku (Nm) |
Devirme Torku (kN.m) |
Tutma Torku (kN.m) | Eksenel Yük (kN) | Radyal Yük (kN) | Oran | Yeterlik |
Kesinlik (derece) |
IP |
çalışma kademesi (℃) |
Kendinden kilitleme | Ağırlık (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 705kg |
Uygulamalar
Çift eksenli döner tahrik, güneş takip sistemi, güneş çanağı, PV, CPV, CSP, rüzgar türbini ve uydu çanağına uygulanabilir.
