Ürün ayrıntıları:
|
Modeli: | SE14 | Tutma torku: | 54200 Nm |
---|---|---|---|
Devirme Torku: | 68000 Nm | Çıkış Torku: | 6550 Nm |
eksenel yük: | 680kN | Radikal Yük: | 230 kn |
sertifika: | ISO9001 ce | Uygulama: | Güneş Takip Sistemi |
Vurgulamak: | hydraulic slew motor,solar tracker drive |

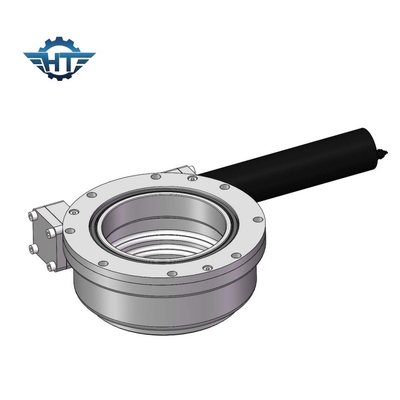

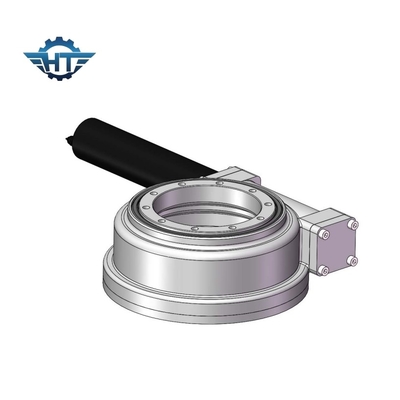

Güneş Takip Sistemi için Yüksek Verimli SE Serisi Sonsuz Dişli Döner Tahrik
SE Döner Tahrik Açıklama
Döner yatak,döner halka yatağı Teknoloji geliştikçe, daha fazla döndürme tahriki, sonsuz dişlinin dişliye daha fazla diş geçirecek şekilde şekillendirildiği kum saati solucan teknolojisini kullanıyor.
Bu artan diş bağlantısı, daha fazla güç, verimlilik ve dayanıklılık ile sonuçlanır. Döner tahrik, sonsuz vidanın yatayda olduğu standart sonsuz dişli teknolojisini kullanır Şaftın hız oranı, sonsuz dişli üzerindeki diş sayısı ile diş sayısı arasındaki ilişkiye bağlıdır. sonsuz dişli veya dişlide.
SE Serisinin Performansı
modeli | Oran | Nominal Çıkış Torku(Nm) | Eğme Torku (Nm) | Tutma Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | Yeterlik | Hassasiyet (°) | kendinden kilitleme | Ağırlık (kg) |
1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | %40 | ≤0,1 | Evet | 6 |
3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | %40 | ≤0,1 | Evet | 8 |
5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | %40 | ≤0,1 | Evet | 12 |
7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | %40 | ≤0,1 | Evet | 21 |
9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | %40 | ≤0,1 | Evet | 49 |
12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | %40 | ≤0,1 | Evet | 61 |
14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | %40 | ≤0,1 | Evet | 63 |
17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | %40 | ≤0,1 | Evet | 105 |
21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | %40 | ≤0,1 | Evet | 149 |
25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | %40 | ≤0,1 | Evet | 204 |
Döndürme Sürücüsünün Kurulumu
1.Montaj yapısını örneğin kaynak, galvanizleme, artıklar, kir vb.'den temizleyin.
2. Döner tahriki halkalı cıvatalarla kaldırın.
3. Döner tahrik, yüksüz durumda monte edilmelidir.
4. Cıvata sıkma kuvvetleri arasındaki sapmaları önlemek için aşağıdaki prosedür izlenmelidir.
5. Dişlere iplik kilitleme sıvısı uygulayın.
6. Bağlantı parçalarını tam olarak talep ederek iplik boşluğuna iplik kilitleme sıvısı sürün.
7. Cıvataları çapraz olarak önceden yükleyin.Cıvataların çapraz sırayla nasıl tork elde ettiğini gösteren aşağıdaki çizimdeki genel modele bakın.İç veya dış halka ile başlayın.Tüm cıvataların çaprazlama torkunu sıkma torkunun %30'una kadar yapın.Ardından, sıkma torkunun %80'ine kadar çapraz torku tekrarlayın.Son olarak, sıkma torkunun %100'üne kadar çapraz tork.
Döner tahrikin kullanılabileceği birçok uygulama vardır, çünkü gücü ve dönme torkunu korumak için yük gerektiren uygulamalar için çok uygundur.
Tipik döner tahrik uygulamaları şunları içerir, ancak bunlarla sınırlı değildir:
1. Güneş izci
2.Rüzgar Türbinleri
3.Erkek asansörü
4.Hidrolik makineler
5. Telehandler
6. Ekskavatör
7. Asansör
8. Vinç
9. Sondaj ekipmanı
10.Askeri teçhizat
