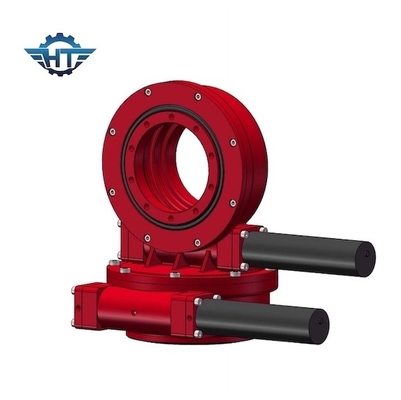

Outdoor Use IP66 Dual Axis Slew Drive For Thermal Power Plant And PV Tracking System

Outdoor Use IP66 Dual Axis Slew Drive For Thermal Power Plant And PV Tracking System
Outdoor Use IP66 Dual Axis Slew Drive For Thermal Power Plant And PV Tracking System Outdoor Use IP66 Dual Axis Slew Drive For Thermal Power Plant And PV Tracking System

Büyük resim :  Outdoor Use IP66 Dual Axis Slew Drive For Thermal Power Plant And PV Tracking System

Ürün ayrıntıları:
Menşe yeri: ÇİN
Marka adı: HangTuo
Sertifika: CE, ISO9001
Model numarası: SDE7"
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 parça
Fiyat: USD 280~504 / pc
Ambalaj bilgileri: KONTRPLAK KUTU
Teslim süresi: 15~45 gün
Ödeme koşulları: L/C, T/T, Western Union
Yetenek temini: ayda 2000 adet

Outdoor Use IP66 Dual Axis Slew Drive For Thermal Power Plant And PV Tracking System

Açıklama
Malzeme: QT modeli: SDE7
Tip: solucan ve solucan çarkı Garanti: 3 yıl
Teknik Destek: tüm hayat Başvuru: PV Takip Sistemi
Oran: 57:1 Ömür: 30 yıl
Vurgulamak:

slewing ring drive

,

worm drive motor

Termik Santral ve PV Takip Sistemi için Dış Mekan Kullanımı IP66 Çift Eksenli Döner Tahrik



Çift Eksenli Döner Tahrik Açıklaması



Döner tahrik, radyal ve eksenel yükleri güvenli bir şekilde tutabilen ve ayrıca dönme için bir tork iletebilen bir dişli kutusudur.Dönme, tek bir eksende veya birlikte birden fazla eksende olabilir. Döner tahrikler, dişli, yatak, conta, gövde, motor ve diğer yardımcı bileşenlerin üretilip bitmiş bir dişli kutusuna monte edilmesiyle yapılır.Döner tahrik, modüler treylerler, vinçler, kereste kepçe ekipmanı, hava çalışma platformu, güneş takip sistemleri rüzgar enerjisi sistemleri vb. alanlarda yaygın olarak kullanılmaktadır. Döner tahrik, yüksek enlem alanları için uygundur ve enerji üretiminin verimliliği %35'in üzerinde artırılacaktır, bu da güneş enerjisi üretim sisteminin verimliliğini önemli ölçüde artırır.

Yatay tek eksenli güneş takip sistemi için, güneş panelinin ana mili, sapma açısını tam olarak izlemek için açıyı ayarlayacaktır.Bu tür çevirme tahriki yalnızca düşük enlemler alanı için uygulanır.

Döner yatağı ana bileşeni olarak benimseyen döner tahrik, eksenel kuvvet, radyal kuvvet ve devirme momentini aynı anda taşıyabilir.Döner tahrik, güneş takip sistemlerinde yaygın olarak kullanılmaktadır.



SDE Modeli Döner Tahrik Performans Parametreleri



SDE Modeli Performans Parametreleri
modeli Nominal Çıkış Torku (Nm)

Devirme Torku

(kN.m)

Tutma Torku (kN.m) Eksenel Yük (kN) Radyal Yük (kN) Oran Yeterlik

Kesinlik

(derece)

IP

çalışma kademesi

(℃)

Kendinden kilitleme Ağırlık (kg)
3" 600 1.5 5.8 10 15 31:1 %40 ≤0.15 66 -40~+80 Evet 25kg
5" 800 6 9.2 16 27 37:1 %40 ≤0.15 66 -40~+80 Evet 34kg
7" 2000 7.5 13.2 34 58 57:1 %40 ≤0.15 66 -40~+80 Evet 56kg
9" 4300 16 27.2 60 130 61:1 %40 ≤0.15 66 -40~+80 Evet 92kg
12" 5800 25 41 77 190 78:1 %40 ≤0.15 66 -40~+80 Evet 160kg
14" 6750 48 45 110 230 85:1 %40 ≤0.15 66 -40~+80 Evet 224kg
17" 9460 67 54 142 390 102:1 %40 ≤0.15 66 -40~+80 Evet 320kg
21" 16000 89 65 337 640 125:1 %40 ≤0.15 66 -40~+80 Evet 492kg
25" 21450 112 89 476 950 150:1 %40 ≤0.15 66 -40~+80 Evet 705kg



Döner sürücülerin uygun boyutu nasıl seçilir?



Sadece performans eksikliğinden veya performans fazlalığından kaçınmak için döner tahriklerin uygun boyutunu seçmek, uygun maliyetli çözümlere ulaşmada önemli bir rol oynar.



Uygun bir döner tahrik seçmek için lütfen bize aşağıdaki bilgileri verin:



1. uygulama

2. gerekli çıkış toque.Bu veriler hakkında net bir fikriniz yoksa, bize sadece yükü, örneğin döner sürücümüzdeki panellerin ağırlığını ve montaj braketlerini söyleyin.

3. Önerdiğimiz sürücünün büyük rüzgar geldiğinde maksimum yükü taşıyabileceğini hesaplamak için kullanılan yük boyutları ve son 10 yılda bölgenizdeki en büyük rüzgar.

4. İhtiyacınız olan çıkış hızı, sizin için uygun motorları önermemize yardımcı olacaktır.

5. geri tepme, IP derecesi talebi vb. gibi diğer bilgiler



Başvuru



Güneş takip sistemi, yatay tek eksenli güneş takip sistemi, eğik tek eksenli izci ve çift eksenli güneş takip sistemine ayrılmıştır.
Güneş takip sistemlerinde kullanılan döner tahrikler ağırlıklı olarak tek eksenli (SE serisi), çift eksenli (SDE serisi) ve dikey tiptir (VE serisi).Ve en yaygın kullanılan modeller SE3, SE5, SE7, SE9;SDE3, SDE7 , VE7, VE9.
