Ürün ayrıntıları:
|
| Malzeme: | QT | modeli: | SDE5 |
|---|---|---|---|
| Dişli Oranı: | 57:1R | Çıkış Torku: | 0,8 kNm |
| Tutma Torku: | 6 kNm | Devirme Torku: | 9.2 kNm |
| Yeterlik: | %40 | Çalışma Sıcaklığı: | -30℃～+120℃ |
| Vurgulamak: | slewing ring drive,worm drive motor |
||

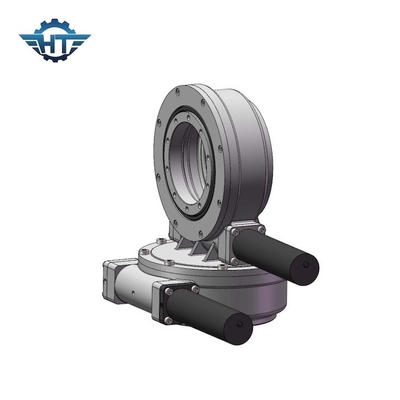

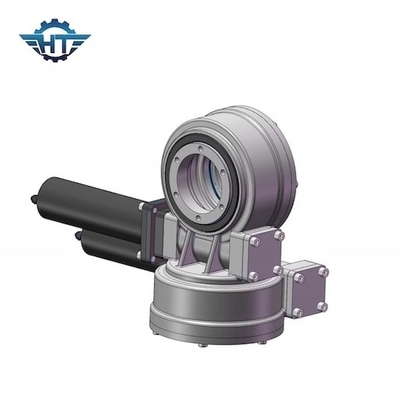

Güneş Takip Sistemi ve Uydu İçin Kapalı Muhafaza 5 İnç Sonsuz Dişli Döner Tahrik
Sonsuz Dişli Döner Tahrik Açıklama
Döner tahrik, genellikle sonsuz, turbo tipi döner yataklar, mahfaza ve güç kaynağından oluşan döner yatakların yükseltilmiş bir ürünüdür.Yüksek kaliteli dökme çelik kullanan muhafaza çok yüksek mukavemete sahiptir, sonsuz dişli 42CrMo ve kızdırma iyon nitrürleme kullanır, aşınma direnci mukavemeti daha yüksektir, sertlik daha güçlüdür ve yerli geleneksel gaz nitrürleme 50Mn malzemeye ve diğer yerli zarfa kıyasla daha uzun hizmet ömrü solucan.Gerçek çalışma sürecinde, bir şanzıman yatak bileşeni olarak döner tahrik, büyük eksenel kuvvet, radyal kuvvet ve devrilme momenti taşımalıdır.Kullanım gereksinimlerini karşılamak için, güneş enerjisiyle çalışan çevirme tahrikinin, son derece yüksek çevirme doğruluğuna sahipken yeterli güç ve sağlamlığı sağlaması gerekir.
SDE Modeli Döner Tahrik Performans Parametreleri
| SDE Modeli Performans Parametreleri | ||||||||||||
| modeli | Nominal Çıkış Torku (Nm) |
Devirme Torku (kN.m) |
Tutma Torku (kN.m) | Eksenel Yük (kN) | Radyal Yük (kN) | Oran | Yeterlik |
Kesinlik (derece) |
IP |
çalışma kademesi (℃) |
Kendinden kilitleme | Ağırlık (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 705kg |
Açıklama: Yukarıdaki boyutlar ve parametreler güncellenebilir veya ayarlanabilir, daha ayrıntılı boyutlar ve parametreler için lütfen satış çizimlerimize bakın.
Avantajlar
1. Döner halkaya dayalı güçlü devrilme momenti
2. Zarflı sonsuz sürücüyü benimseyin
3. Çoklu diş teması kullanmak için daha büyük yük sürün
4. Daha iyi statik kendi kendine kilitleme işlevi
