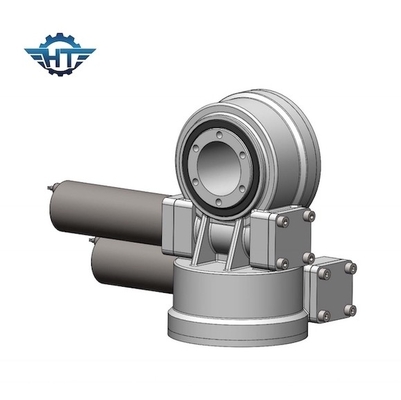

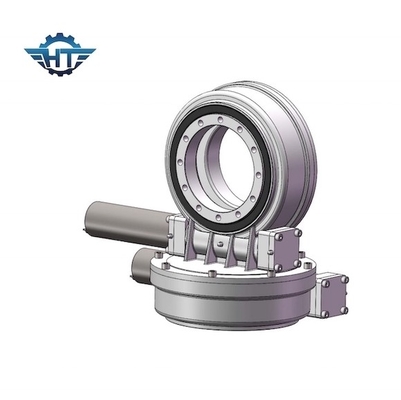

Güneş Takip Sistemi için IP66 Çift Eksenli Döner Sürücü SDE3 Sonsuz Dişli Döner Sürücü

Güneş Takip Sistemi için IP66 Çift Eksenli Döner Sürücü SDE3 Sonsuz Dişli Döner Sürücü
Güneş Takip Sistemi için IP66 Çift Eksenli Döner Sürücü SDE3 Sonsuz Dişli Döner Sürücü Güneş Takip Sistemi için IP66 Çift Eksenli Döner Sürücü SDE3 Sonsuz Dişli Döner Sürücü

Büyük resim :  Güneş Takip Sistemi için IP66 Çift Eksenli Döner Sürücü SDE3 Sonsuz Dişli Döner Sürücü

Ürün ayrıntıları:
Menşe yeri: ÇİN
Marka adı: HangTuo
Sertifika: CE, ISO9001
Model numarası: SDE3"
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 parça
Fiyat: USD 280~504 / pc
Ambalaj bilgileri: KONTRPLAK KUTU
Teslim süresi: 15~45 gün
Ödeme koşulları: L/C, T/T, Western Union
Yetenek temini: ayda 2000 adet

Güneş Takip Sistemi için IP66 Çift Eksenli Döner Sürücü SDE3 Sonsuz Dişli Döner Sürücü

Açıklama
Malzeme: 50Mn, 42CrMo modeli: SDE3
Dişli Seçenekleri: Dış Dişliler Dış çap: 3 ila 25 inç
Garanti: 3 yıl OEM: mevcut
Teknik Destek: tüm hayat Başvuru: Güneş Takip Sistemi
Vurgulamak:

slewing ring drive

,

worm drive motor

Güneş Takip Sistemi için IP66 Çift Eksenli Döner Sürücü SDE3 Sonsuz Dişli Döner Sürücü



Çift Eksenli Döner Tahrik Açıklaması



Sonsuz dişli dönüş tahriklerinin yaygın sorunlarının nedenleri

1. Redüktör ısınıyor ve yağ sızdırıyor.Verimliliği artırmak için, sonsuz dişli redüktörü, sonsuz dişli olarak genellikle demir dışı metalleri kullanır, sonsuz, daha sert çelik kullanılmasıdır.Sürtünmeli bir sürtünme tahriki olduğu için, işlem daha fazla ısı üretecek, böylece parçalar ve contalar arasındaki farkın termal genleşmesinin redüktörü, böylece koordinasyon yüzeyinde bir boşluk oluşturmak için yağlayıcı sıvıdaki artış nedeniyle sıcaklık inceltme, sızıntıya neden olması kolay.

Bu durumun dört ana nedeni vardır:

1) malzemenin eşdiziminin mantıksız olması,

2) birbirine geçen sürtünme yüzeyinin yüzeyinin kalitesiz olması,

3) yanlış yağlama yağı ilavesi seçimi;

4) Montaj kalitesi ve çevre kullanımı kötü.

2. Sonsuz dişli aşınması.Sonsuz çark genellikle kalay bronz, eşleştirilmiş sonsuz malzeme ile 45 çelik HRC4555'e sertleştirilmiş veya sonsuz taşlama makinesinden Ra0.8μm pürüzlülüğe kadar öğütüldükten sonra 40Cr sertleştirilmiş HRC5055 kullanır.Normal çalışma sırasında dişli kutusunun aşınması yavaştır ve bazı redüktörler 10 yıldan fazla kullanılabilir.Aşınma hızlı ise seçimin doğru olup olmadığını, aşırı yükleme işlemi olup olmadığını, ayrıca sonsuz malzeme, montaj kalitesi veya çalışma ortamı ve diğer nedenleri dikkate almalıyız.

3. Küçük eğik dişli aşınması.Genellikle redüktörün dikey montajında, esas olarak eklenen yağlayıcı miktarı ve yağ türleri ile ilgili olarak oluşur.Dikey olarak monte edildiğinde yetersiz miktarda yağlama yağına neden olmak kolaydır.Çalışma durdurulduğunda, motor dönüş tahriki arasında yağ kaybı, dişliler uygun yağlama korumasını alamadı.Redüktör çalıştığında, etkili yağlama eksikliği nedeniyle dişliler mekanik olarak aşınır veya hatta hasar görür.

4. Sonsuz yataklar hasarlı.

Arıza durumunda, dişli kutusu iyi bir şekilde kapatılmış olsa bile, genellikle redüktördeki dişli yağının emülsifiye olduğu, yatak paslanması, korozyon, hasar tespit edilir.Bunun nedeni, bir çalışma süresinden sonra, suyla karıştırılan suyun yoğuşmasından sonra dişli yağının sıcaklığının artması ve soğumasıdır.Elbette rulman kalitesi ve montaj süreci ile de yakından ilgilidir.



SDE Modeli Döner Tahrik Performans Parametreleri



SDE Modeli Performans Parametreleri
modeli Nominal Çıkış Torku (Nm)

Devirme Torku

(kN.m)

Tutma Torku (kN.m) Eksenel Yük (kN) Radyal Yük (kN) Oran Yeterlik

Kesinlik

(derece)

IP

çalışma kademesi

(℃)

Kendinden kilitleme Ağırlık (kg)
3" 600 1.5 5.8 10 15 31:1 %40 ≤0.15 66 -40~+80 Evet 25kg
5" 800 6 9.2 16 27 37:1 %40 ≤0.15 66 -40~+80 Evet 34kg
7" 2000 7.5 13.2 34 58 57:1 %40 ≤0.15 66 -40~+80 Evet 56kg
9" 4300 16 27.2 60 130 61:1 %40 ≤0.15 66 -40~+80 Evet 92kg
12" 5800 25 41 77 190 78:1 %40 ≤0.15 66 -40~+80 Evet 160kg
14" 6750 48 45 110 230 85:1 %40 ≤0.15 66 -40~+80 Evet 224kg
17" 9460 67 54 142 390 102:1 %40 ≤0.15 66 -40~+80 Evet 320kg
21" 16000 89 65 337 640 125:1 %40 ≤0.15 66 -40~+80 Evet 492kg
25" 21450 112 89 476 950 150:1 %40 ≤0.15 66 -40~+80 Evet 705kg



Döner sürücülerin yaygın sorunlarına çözüm



1. Montajın kalitesini garanti edin.Bazı özel aletler satın alabilir veya yapabilirsiniz.Redüktörün parçalarını sökerken ve takarken çekiç gibi diğer aletlerle çarpmamaya özen gösteriniz.Dişlileri ve sonsuz dişlileri değiştirirken, orijinal parçaları kullanmaya ve çift olarak değiştirmeye çalışın;çıkış milini monte ederken, Tolerans uyumuna dikkat edin;aşınma ve paslanmayı önlemek veya bakım sırasında sökülmesi zor olan alan ölçeğine uyması için içi boş mili korumak için bir ayırıcı madde veya kırmızı yağ kullanın.

2. Yağlayıcıların ve katkı maddelerinin seçimi.Sonsuz dişli dönüş tahriki genellikle 220 # dişli yağı kullanır.Ağır yük, sık çalıştırma ve kötü kullanım ortamına sahip ağır hizmet tipi kamyonlar için, redüktör çalışmayı durdurduğunda koruma oluşturarak dişli yağının dişli yüzeyine hala yapışmasını sağlamak için bazı yağlama yağı katkı maddeleri kullanılabilir.Kalkışta ağır yük, düşük hız, yüksek tork ve metaller arasında doğrudan teması önlemek için oluşturulmuş membran.Katkı maddesi, contayı yumuşak ve elastik tutmak ve yağ sızıntısını etkili bir şekilde azaltmak için bir conta düzenleyici ve bir sızıntı önleyici içerir.

3. Döner sürücülerin montaj konumunun seçimi.Mümkünse dikey kurulum yapmayın.Dikey olarak monte edildiğinde, eklenen yağlama yağı miktarı yatay montajdan çok daha fazladır, bu da ısı oluşumuna ve redüktörün yağ sızıntısına neden olabilir.

4. Bir yağlama bakım sistemi kurun.Redüktör, yağlama çalışmasının “beş set” prensibine göre korunabilir.Her dönüş tahrikinde, düzenli olarak kontrol edilmesi ve sıcaklık artışının belirgin olup olmadığının anlaşılması için sorumlu bir kişi bulunur.Sıcaklık 40°C'yi aşarsa veya yağ sıcaklığı 80°C'yi aşarsa yağın kalitesi düşer.Yağda daha fazla bakır tozu bulunduğunda ve anormal gürültü oluştuğunda, kullanmayı hemen bırakın, zamanında onarın, sorununu giderin ve yağı değiştirin.Yakıt doldururken, redüktörün uygun şekilde yağlandığından emin olmak için yağ miktarına dikkat edin.
