Ürün ayrıntıları:
|
Anavatan: | Changzhou, Çin | İşlev: | Yüksek Arka Tutma Torku |
---|---|---|---|
Koruma: | IP66, kapalı | Tip: | VE6 |
Malzeme: | 42CrMo veya 50Mn | Garanti: | 5~10 Yıl |
Başvuru: | Güneş Paneli Takip Sistemi | Renk: | Müşteri Gerekli |
Vurgulamak: | 3" Worm Gear Slew Drive,IP66 Worm Gear Slew Drive,slew drive for solar tracker |

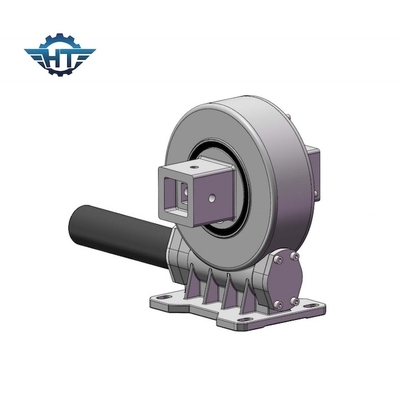

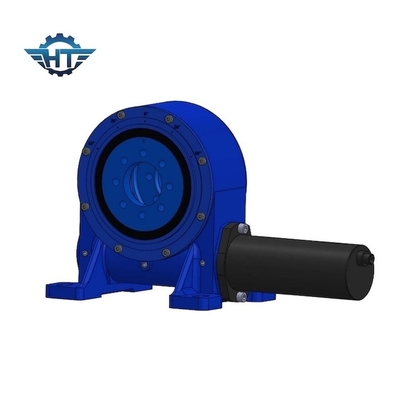

IP66 Güneş Paneli Takip Sistemi için VE3 Dikey Küçük Motorlu Döner Tahrik
Dikey Küçük Motorlu Döner Tahrik Açıklaması
VE6 döner tahrik, tek eksenli bir güneş takip sistemi için tasarlanmış, içinde yarım dişli ve limit durdurmadır.Döner tahriklerimiz, maksimum dişli torku ve en yumuşak dönüş için kum saati sonsuz teknolojisi ile güçlendirilmiştir.
Standart döner tahrikler, açık bir mahfaza ve tek kendinden kilitli kum saati sonsuz mil ile donatılmıştır.Güç kaynağı girişi nötr konuma getirildiğinde, sonsuz mil, herhangi bir harici frenleme aygıtı gerektirmeden yükü yerine kilitleyecektir.
VE Model Performans Parametreleri
modeli | Nominal Çıkış Torku (Nm) | Tutma Torku (Nm) | Devirme Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | Oran | Hassasiyet (derece) | Hassasiyet(°) | IP | Kendinden kilitleme | Ağırlık (kg) |
3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | %40 | ≤0.1 | 66 | Evet | 12kg |
5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | %40 | ≤0.1 | 66 | Evet | 18kg |
7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | %40 | ≤0.1 | 66 | Evet | 32kg |
8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | %40 | ≤0.1 | 66 | Evet | 28kg |
9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | %40 | ≤0.1 | 66 | Evet | 52kg |
12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | %40 | ≤0.1 | 66 | Evet | 65kg |
14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | %40 | ≤0.1 | 66 | Evet | 88 kg |
17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | %40 | ≤0.1 | 66 | Evet | 135 kg |
21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | %40 | ≤0.1 | 66 | Evet | 192 kg |
25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | %40 | ≤0.1 | 66 | Evet | 251 kg |
Uygulamalar
Tipik döner sürücü uygulamaları arasında güneş enerjisiustry, kamyon vinçleri, insan asansörleri ve yardımcı ekipman, hidrolik ataşmanlar, yağ aracı ekipmanları, deniz vinçleri, lastik yükleyiciler, kepçeler ve otomotiv asansörleri, ancak döner tahrikler, yük tutma ve dönme kabiliyeti gerektiren diğer birçok uygulamada kullanılmaktadır.Farklı moment yük kapasitelerine sahip farklı döner tahrik modelleri sunuyoruz.
