Ürün ayrıntıları:
|
| modeli: | 5 inç | Dişli Oranı: | 37:1 |
|---|---|---|---|
| Yeterlik: | %40 | Tip: | çift eksenli döner sürücü |
| Başvuru: | çift eksenli güneş izci | OEM hizmeti: | mevcut |
| Menşe yeri: | Changzhou, Çin | sürücü: | 12/24vdc motorlar, step motorlar |
| Vurgulamak: | slewing ring drive,worm drive motor |
||

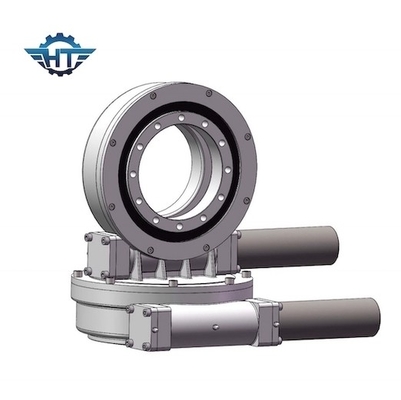

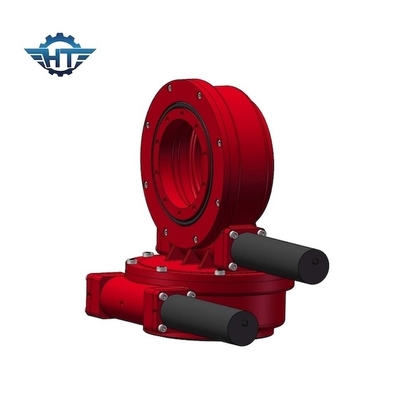

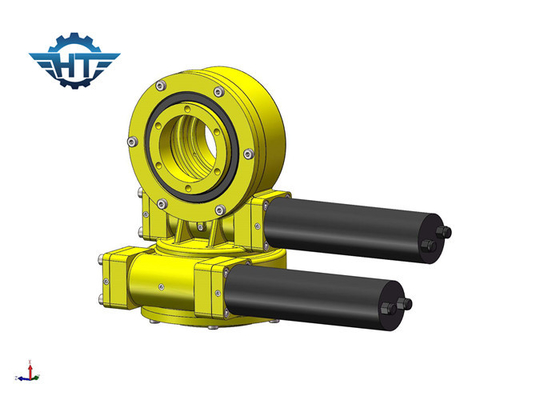

Dış Mekan Çift Eksenli Güneş Takip Cihazları için IP66 Muhafazalı SDE5 Çift Eksenli Döner Tahrik
Çift Eksenli Döner Tahrik Açıklaması
Esas olarak döner yatak, gövde ve sonsuz mil vb. ile donatılmıştır.
Kompakt yapı, yeterli tork, düşük gürültü, iyi anti-kuvvet kabiliyeti ve istikrarlı ve güvenli performans özelliklerine sahiptir.
SDE Modeli Döner Tahrik Performans Parametreleri
| SDE Modeli Performans Parametreleri | ||||||||||||
| modeli | Nominal Çıkış Torku (Nm) |
Devirme Torku (kN.m) |
Tutma Torku (kN.m) | Eksenel Yük (kN) | Radyal Yük (kN) | Oran | Yeterlik |
Kesinlik (derece) |
IP |
çalışma kademesi (℃) |
Kendinden kilitleme | Ağırlık (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 705kg |
Başvuru
Döner tahrik, daha fazla eksenel yük, radyal yük ve devirme momentini sürdürebilir.Döner tabla veya çerçeve, döner tahrik tarafından tahrik edilen azimut ve yükseklikte döner.
Vinçlerde/ekskavatörde/güneş enerjisi/üstten çalışma kamyonunda/diğer makinelerde kullanılır.
Avantajlar
1. Daha fazla diş teması ve daha yüksek tork sağlayan kum saati sonsuz mil ile tasarlanmıştır
2. Dişli ve kanal sertleşmesi ile hizmet ömrü artar
3. Ürün performansı test edilir ve ürün kalitesi sağlanır.
Döner tahrikin kullanılabileceği birçok uygulama vardır, çünkü öncelikle hem yük tutma gücü hem de dönme tork gücü gerektiren uygulamalar için mükemmeldir.
