Ürün ayrıntıları:
|
Tip: | SE14 Döner Tahrik | Malzeme: | sertleştirilmiş çelik |
---|---|---|---|
Garanti: | 18 ay | Opsiyonel Boyutlar: | 1 inç ila 25 inç |
Başvuru: | İnşaat makineleri | Renk: | İstendiği Gibi |
Kurulum Sitesi: | açık alan | IP sınıfı: | IP66 |
Vurgulamak: | AC Motor Döner Halka Sürücüsü,14 İnç Döner Halka Sürücüsü,14 inç sonsuz dönüş sürücüsü |

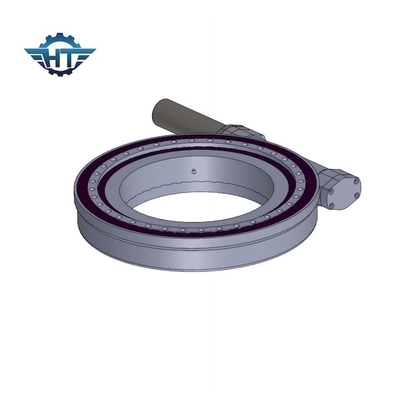

İnşaat Makineleri için AC Motorlu 14 İnç Yüksek Devirme Torku Döner Halka Tahrik
Döner Halka Tahrik Açıklaması
A: Rulman iç bileziği+bilya+rulman dış bileziği = YATAK
B: solucan+solucan çarkı = Solucan ve solucan çarkı yapısı
Yatağın dış halkasına dişli eklenirse, A ve B döner tahrik olur.
Avantajları koruyun: büyük tork, iyi sızdırmazlık, uç kapağın yüksek taşıma kuvveti.
AC motor, DC motor, senkron motor, fırçasız motor ile eşleştirilebilir.Hangi motorları seçersek seçelim, eşleştirilebilecek başka motorlar da vardır, temel olarak bazı parametrelere bakmamız gerekir: 1. Normal çalışma sırasında nominal güç/tork 2. Kararlı bir durumda normal güç/tork;3. İzleme doğruluğu;4. sıcaklık ortamına uyum;5.IP sınıfı, su geçirmez, toz geçirmez;6. Ekonomik referans;7. hizmet ömrü;8. İzleme hızı vb.
Neden takip sistemleri?
Gün doğumu ve gün batımı nedeniyle…
Yanlış – güneş doğup batmaz.
Ancak Dünya'nın kendi ekseni etrafındaki dönüşü nedeniyle yükseliyor ve batıyor gibi görünüyor.
Yani güneş izleyicileri Dünya'nın dönüşünü etkisiz hale getiriyor.
SE Modeli Performans Parametreleri
SE Modeli Performans Parametreleri | ||||||||||||
modeli | Nominal Çıkış Torku (Nm) | devirme tork (kN.m) |
Tutma tork (kN.m) |
eksenel Yük (kN) |
Radyal Yük (kN) |
Oran | Yeterlik | Hassas (derece) |
IP | çalışma kademesi (℃) |
Kendinden kilitleme | Ağırlık (kilogram) |
1" | 400 | 1 | 2 | 22 | 12 | 32:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 6 |
3" | 806 | 1.5 | 3 | 30 | 16 | 31:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 8 |
5" | 962 | 6 | 9 | 68 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 12 |
7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 21 |
9" | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 49 |
12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 61 |
14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 63 |
17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 105 |
21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 149 |
25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 204 |
Uygulamalar
Liman elleçleme ve hidroelektrik santral inşaatı için portal vinçler, bina inşaatı için kuleler
Vinçler ve genel iç liman vinçleri vb.
Otomobil tipi, lastik tipi, paletli tip, demiryolu tipi, yüzer tip vb. Gibi pergel tipi mobil döner vinçler.
Döner pergel veya döner cihaz arabalı gezer vinçlerde.Esas olarak, çalışma aralığının köprü vincinin açıklığının ötesine genişletilmesini gerektiren özel koşullar altında veya belirli teknolojik gereksinimleri karşılamak için kullanılır.Örneğin: açık ocaklı fırınlarda yükleme vinçleri için metalurjik vinçler, çiçek açan fabrikalarda ıslatma fırınları için kelepçeli vinçler, kütük depoları için tırmıklı vinçler, vb., tümü çevirme mekanizmalarıyla donatılmıştır.
