Ürün ayrıntıları:
|
| Malzeme: | QT | modeli: | SDE7" |
|---|---|---|---|
| Dişli Oranı: | 57:1 | Nominal Çıkış Torku: | 2000 Nm |
| Tutma Torku: | 13500 Nm | Devirme Torku: | 13200 Nm |
| Yeterlik: | %40 | standart renk: | RAL 9006 |
| Vurgulamak: | Yüksek Tutma Torklu Solar Döner Sürücü,2000 Nm Solar Sonsuz Döner Sürücü,Dişli Motorlu Solar Döner Sürücü |
||

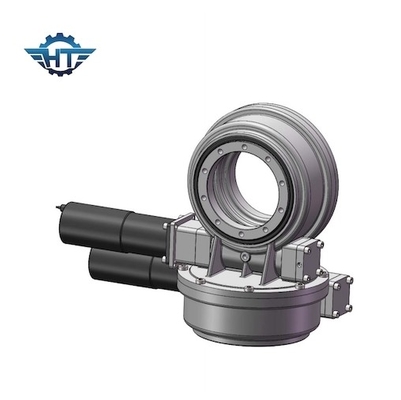

Dişli Motorlu Güneş Takip Sistemi İçin Yüksek Tutma Torklu Sonsuz Tahrik Döner Tahrik
Sonsuz Sürücü Döner Sürücü Açıklama
Farklı braket yapısına dayalı bir çift eksenli güneş takip sistemi için, üç tip döner tahrik çözümü uygulanabilir:
1. iki yatay (bu tip) tek eksenli döner sürücü kullanın.
2. bir yatay (se tipi) ve başka bir dikey (ve tipi) kullanın.
3. bir çift eksenli döner sürücü kullanın.
Tüm bu çözümler güneşi hem dikey hem de yatay olarak takip etmeyi sağlayabilir, bu da güneşi her zaman doğrudan güneş ışığı ile takip etmek anlamına gelir.
Çift Eksenli Döner Sürücü Parametreleri
| modeli | Oran | Nominal Çıkış Torku (Nm) | Devirme Torku (Nm) | Tutma Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | Yeterlik | Hassasiyet(°) | Kendinden kilitleme | Ağırlık (kg) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | %40 | ≤0.1 | Evet | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | %40 | ≤0.1 | Evet | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | %40 | ≤0.1 | Evet | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | %40 | ≤0.1 | Evet | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | %40 | ≤0.1 | Evet | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | %40 | ≤0.1 | Evet | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | %40 | ≤0.1 | Evet | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | %40 | ≤0.1 | Evet | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | %40 | ≤0.1 | Evet | 705 |

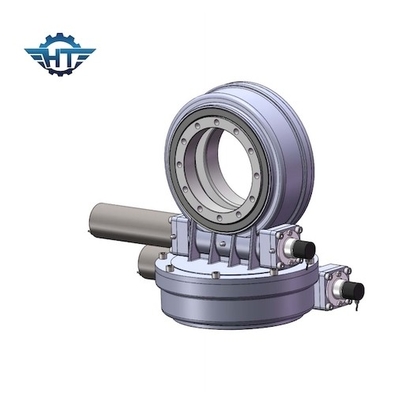

Çift Eksenli Solar Tracker'da Uygulanan Döner Sürücüler
| Ürün adı | SDE7 Döner Sürücüler |
| Çıkış Torku | 980 Nm ;723 ft.lbs |
| Maksimum Çıkış Torku | 1938 Nm;1429 ft.lbs |
| Devirme Momenti Torku | 7000 Nm;5163 ft.lbs |
| Tutma Torku | 13200 Nm ;9736 ft.lbs |
| Statik Eksenel Derecelendirme | 133.20 kN ;29943 libre |
| Statik Radyal Derecelendirme | 53 kN ;11977 libre |
| Dinamik Eksenel Derecelendirme | 31.90 kN ;7171 libre |
| Dinamik Radyal Derecelendirme | 27.91 kN ;6274 libre |
| Motor Alternatifleri | 12/24/48VDC Motor;Step Motor;fırçasız motor |
| Ürünler Stili | Çift Eksen;CPV/HCPV;Güneş Çanak;Güneş Kulesi |
| Uygulama Özelliği | Güneş Takip Sistemi, Endüstriyel Makina |
| Önerilen Panel Karesi | 30 metrekare |
Özelleştirilmiş Hizmetler
1. Farklı uygulama ve projelere dayalı özel tasarım
2. Hidrolik motorlar, step motorlar, elektrik motorları vb. gibi farklı motor türleri eşleştirilebilir.
3. RAL koduna göre farklı renkler mevcuttur;standart rengimiz RAL 9006'dır.
