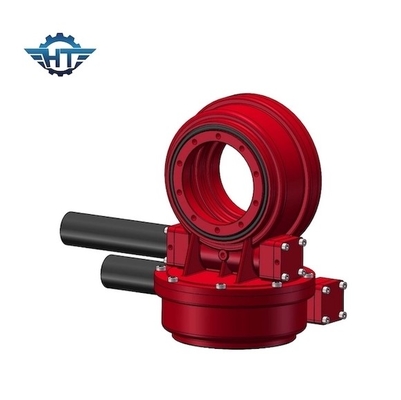

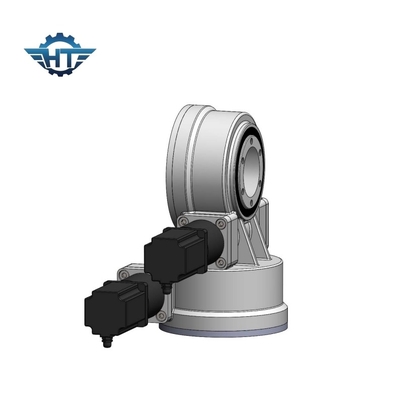

Çok Dişli Temaslı ve 24V Motorlu Solar Tracker için Sonsuz Dişli Çift Eksenli Döner Tahrik

Çok Dişli Temaslı ve 24V Motorlu Solar Tracker için Sonsuz Dişli Çift Eksenli Döner Tahrik
Çok Dişli Temaslı ve 24V Motorlu Solar Tracker için Sonsuz Dişli Çift Eksenli Döner Tahrik Çok Dişli Temaslı ve 24V Motorlu Solar Tracker için Sonsuz Dişli Çift Eksenli Döner Tahrik

Büyük resim :  Çok Dişli Temaslı ve 24V Motorlu Solar Tracker için Sonsuz Dişli Çift Eksenli Döner Tahrik

Ürün ayrıntıları:
Menşe yeri: ÇİN
Marka adı: HangTuo
Sertifika: CE, ISO9001
Model numarası: SDE7"
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 parça
Fiyat: USD 398~456/ pc
Ambalaj bilgileri: KONTRPLAK KUTU
Teslim süresi: 15~45 gün
Ödeme koşulları: L/C, T/T, Western Union
Yetenek temini: ayda 2000 adet

Çok Dişli Temaslı ve 24V Motorlu Solar Tracker için Sonsuz Dişli Çift Eksenli Döner Tahrik

Açıklama
modeli: SDE7" Dişli Oranı: 57:1
Çıkış Torku: 2000 Nm Tutma Torku: 13200 Nm
Devirme Torku: 7500 Nm Yeterlik: %40
Renk: Siver Gri Ağırlık: 56 kg
Vurgulamak:

slewing ring drive

,

worm drive motor

Çok Dişli Temaslı ve 24V Motorlu Solar Tracker için Sonsuz Dişli Çift Eksenli Döner Tahrik



Çift Eksenli Döner Tahrik Açıklaması



Çift eksenli döner tahrikler için en yaygın döner tahrik uygulaması, heliostatlar ve konsantre fotovoltaikler (CPV) gibi çift eksenli güneş takip cihazları ve uydu veya radar çanaklarıdır.Diğer uygulamalar arasında otomotiv asansörleri, robotik kol konumlandırıcılar ve sahne ekipmanları yer alır.



Solar Tracker çift eksenli döner sürücü, çift eksenli güneş izleme uygulamalarında mükemmel bir çözümdür.



Çift eksenli döner tahrik, döner tahrikli üç tip çözüme sahiptir:



Genel olarak, kolay braket yapısı için yan döner tahrik mükemmel bir çözüm olacaktır, ancak diğer ikisi de çok popülerdir.

İki SE döner sürücü

Bir SE döner sürücü ve bir VE döner sürücü



SDE Modeli Döner Tahrik Performans Parametreleri



SDE Modeli Performans Parametreleri
modeli Nominal Çıkış Torku (Nm)

Devirme Torku

(kN.m)

Tutma Torku (kN.m) Eksenel Yük (kN) Radyal Yük (kN) Oran Yeterlik

Kesinlik

(derece)

IP

çalışma kademesi

(℃)

Kendinden kilitleme Ağırlık (kg)
3" 600 1.5 5.8 10 15 31:1 %40 ≤0.15 66 -40~+80 Evet 25kg
5" 800 6 9.2 16 27 37:1 %40 ≤0.15 66 -40~+80 Evet 34kg
7" 2000 7.5 13.2 34 58 57:1 %40 ≤0.15 66 -40~+80 Evet 56kg
9" 4300 16 27.2 60 130 61:1 %40 ≤0.15 66 -40~+80 Evet 92kg
12" 5800 25 41 77 190 78:1 %40 ≤0.15 66 -40~+80 Evet 160kg
14" 6750 48 45 110 230 85:1 %40 ≤0.15 66 -40~+80 Evet 224kg
17" 9460 67 54 142 390 102:1 %40 ≤0.15 66 -40~+80 Evet 320kg
21" 16000 89 65 337 640 125:1 %40 ≤0.15 66 -40~+80 Evet 492kg
25" 21450 112 89 476 950 150:1 %40 ≤0.15 66 -40~+80 Evet 705kg



PV'de Uygulanan Döner Sürücüler



Ürün adı SDE7 Döner sürücü
Çıkış Torku 980 Nm ;723 ft.lbs
Maksimum Çıkış Torku 1938 Nm;1429 ft.lbs
Devirme Momenti Torku 7000 Nm;5163 ft.lbs
Tutma Torku 13200 Nm ;9736 ft.lbs
Statik Eksenel Derecelendirme 133.20 kN ;29943 libre
Statik Radyal Derecelendirme 53 kN ;11977 libre
Dinamik Eksenel Derecelendirme 31.90 kN ;7171 libre
Dinamik Radyal Derecelendirme 27.91 kN ;6274 libre
Motor Alternatifleri 12V/24V Motor ;Step Motor ;fırçasız motor
Ürünler Stili Çift Eksen;Tek Eksen;CPV/HCPV;Güneş Çanak;Parabolik;Güneş Kulesi
Uygulama Özelliği Güneş Takip Sistemi, Endüstriyel Makineler
Güneş Sistemi Metrekare 30 ㎡



Özellikler



1. Güneş takip sisteminin güvenliğini artırmak için yüksek geri tutma torku

2. İçeride sarmal solucan sürücüsü

3. Yüksek yük sağlamak için çoklu diş teması

4. Kendinden kilitleme işlevi
