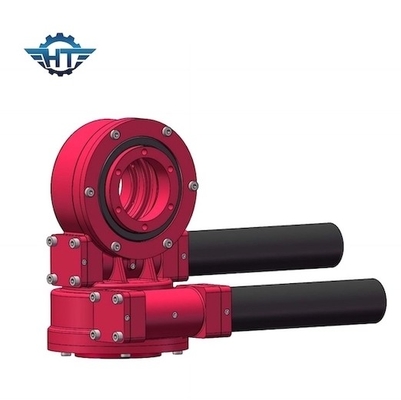

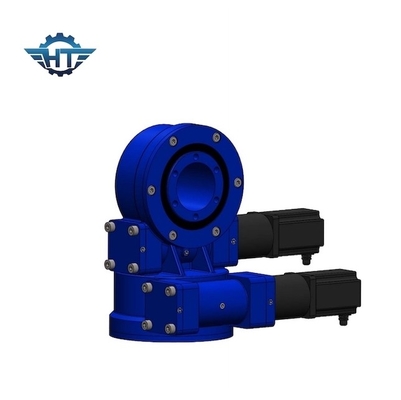

SDE17 Worm Gear Slew Drive With Gear Motor For Dual Axis Solar Tracking System

SDE17 Worm Gear Slew Drive With Gear Motor For Dual Axis Solar Tracking System
SDE17 Worm Gear Slew Drive With Gear Motor For Dual Axis Solar Tracking System SDE17 Worm Gear Slew Drive With Gear Motor For Dual Axis Solar Tracking System

Büyük resim :  SDE17 Worm Gear Slew Drive With Gear Motor For Dual Axis Solar Tracking System

Ürün ayrıntıları:
Menşe yeri: ÇİN
Marka adı: HangTuo
Sertifika: CE, ISO9001
Model numarası: SDE17"
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 parça
Fiyat: USD 1190~1600/ pc
Ambalaj bilgileri: KONTRPLAK KUTU
Teslim süresi: 15~45 gün
Ödeme koşulları: L/C, T/T, Western Union
Yetenek temini: Ayda 500 ADET

SDE17 Worm Gear Slew Drive With Gear Motor For Dual Axis Solar Tracking System

Açıklama
Malzeme: 50Mn, 42CrMo modeli: SDE17
OEM: mevcut Döndür Türü: İki Eksen
kurulum yeri: Çatı ve Tarla Çıkış Torku: 9460 Nm
Devirme Torku: 67000 Nm Tutma Torku: 53040 Nm
Vurgulamak:

SDE 17 Sonsuz Dişli Döner Tahrik

,

İki Eksen Güneş Dönüş Tahrik

,

Dişli Motorlu Güneş Dönüş Tahrik

Çift Eksenli Güneş Takip Sistemi için Dişli Motorlu SDE17 Sonsuz Dişli Döner Tahrik



Sonsuz Dişli Döner Tahrik Açıklaması



Güneş takip sistemi, güneşi otomatik olarak takip edebilen ve fototermal ve fotovoltaik güç üretimi sürecinde mekanik ve elektrik kontrol ünitesi sisteminin fotoelektrik dönüşüm verimliliğini artırmak için güneş ışığının kullanımını optimize eden genel güç üretimini artıran bir fotovoltaik sistemdir. : tahrik yapısı (döner redüktör, elektrikli itme çubuğu, sonsuz dişli ve sonsuz vb.), kontrolör, izleme braketi, sensör (eğim sensörü, limit sensörü), vb.Güç üretimini artırmak için güneş enerjisi montaj sistemine göre çift eksenli güneş takipçisi 30 ~%50.Güç üretimini %15 ~ 30 artırmak için güneş montaj sisteminden daha tek eksenli güneş takip cihazı.Çift eksenli döner tahrikler, çift eksenli güneş takip sisteminde uygulanır.



VE Model Performans Parametreleri



VE Model Performans Parametreleri
modeli Nominal Çıkış Torku (Nm) Tutma Torku (kN.m) Devirme Torku (kN.m) Eksenel Yük (kN) Radyal Yük (kN) Oran Yeterlik

Kesinlik

(Derece)

IP Çalışma Sıcaklığı(℃) Kendinden kilitleme Ağırlık (kg)
3" 806 9 5 22 15 31:1 %40 ≤0.15 66 -40~+80 Evet 12kg
5" 962 30 6 16 27 37:1 %40 ≤0.15 66 -40~+80 Evet 18kg
7" 7344 60 10 34 58 51:1 %40 ≤0.15 66 -40~+80 Evet 32kg
8" 8000 70 14 50 80 50:1 %40 ≤0.15 66 -40~+80 Evet 28kg
9" 8784 80 16 60 130 61:1 %40 ≤0.15 66 -40~+80 Evet 52kg
12" 11232 100 25 77 190 78:1 %40 ≤0.15 66 -40~+80 Evet 65kg
14" 12240 120 48 110 230 85:1 %40 ≤0.15 66 -40~+80 Evet 88 kg
17" 14688 136 67 142 390 102:1 %40 ≤0.15 66 -40~+80 Evet 135 kg
21" 18000 140 89 337 640 125:1 %40 ≤0.15 66 -40~+80 Evet 192 kg
25" 21600 150 112 476 950 150:1 %40 ≤0.15 66 -40~+80 Evet 251 kg



SDE17 parametreleri



kullanım

Çift güneş takip sistemi için kullanılır

Eksen sayısı

Çift eksen

Boyut

17 inç

sertifika

CE/ISO

Teslim tarihi

15 gün içinde

Çıkış torku

9460 Nm

devirme torku

67000 Nm

Geri tutma torku

53040 Nm

Dişli Oranı

102:1

hizmet ömrü

30 yıl

Koruma seviyesi

IP65



Paketleme ve Taşıma



Tüm döner tahrikler, fümigrasyon içermeyen tahta sandık ile paketlenecektir.

Numune ve küçük kargo taşımacılığı için deniz taşımacılığı, hava taşımacılığı, karayolu taşımacılığı, TNT, DHL, UPS, EMS, Fedex, vb. Gibi ekspres destek.



Montaj Önerileri



1. Yatay kurulum

Daha iyi koruma için güneş enerjisi uygulamalarında azimut eksenine dik döner tahriklerin monte edilmesi tavsiye edilir.



2. Dikey kurulum

Gerektiğinde güneş enerjisi uygulamalarında aşağıdaki resme bakarak döner tahriklerin monte edilmesi tavsiye edilir.
