Ürün ayrıntıları:
|
modeli: | 9 inç | Dişli Oranı: | 61:1 |
---|---|---|---|
Yeterlik: | %40 | sürücü: | Elektrik Motoru/hidrolik Motor/servo Motor |
Tip: | Dikey Montajlı | Başvuru: | Tek Eksen Güneş Takip Sistemi |
hassas: | yüksek | OEM Hizmeti: | Mevcut |
Vurgulamak: | worm gear slew drive,slewing ring gear |

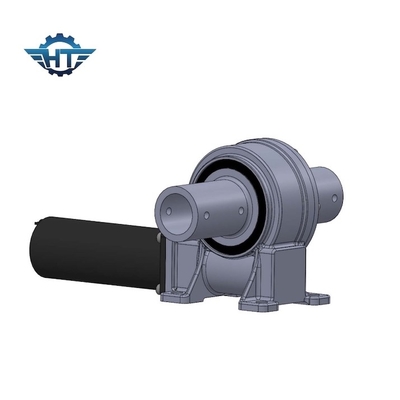

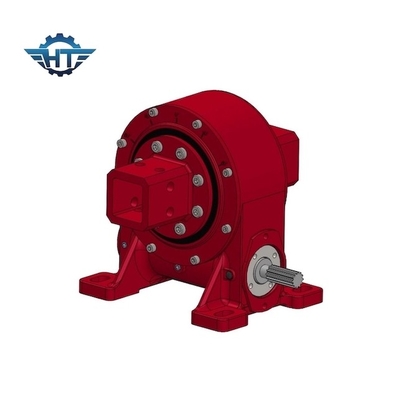

VE9 Eğik veya Eğik Yatay Tek Eksenli Güneş Takip Sistemi için Döner Tahrik Şanzımanı
Döner Tahrik Şanzıman Açıklaması
Döner Tahrik, kapalı tip, açık gövde tipi, dikey tip, çift eksenli tip, yüksek hassasiyetli tip, sonsuz tahrik tipi vb. Gibi birçok tipe sahiptir. Döner tahrik, güçlü devirme momenti torku ve statik kendinden kilitleme işlevine sahip döner yatağa dayanmaktadır.Çok diş temas yüzeyi, yüksek yükleri sürmek için özel olarak tasarlanmıştır.
modeli: | VE9 | Anavatan | Changzhou, Çin |
Marka | HANGTUO | Tip | kapalı |
Malzeme | 42CrMo,50Mn | Çıkış Torku | 4300 Nm |
Devirme Momenti Torku | 16 Bin Nm | Tutma Torku | 27 Bin Nm |
Statik Eksenel Derecelendirme | 60 KN | Statik Radyal Derecelendirme | 130 KN |
Dinamik Eksenel Derecelendirme | 30 KN | Dinamik Radyal Derecelendirme | 65 KN |
Dişli Oranı | 37:1 | Yeterlik | %40 |
VE Döner Tahrik Teknik Tablosu
modeli | Oran | Nominal Çıkış Torku (Nm) | Devirme Torku (Nm) | Tutma Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | Yeterlik | Hassasiyet (°) | Kendinden kilitleme | Ağırlık (kg) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | %40 | ≤0.1 | Evet | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | %40 | ≤0.1 | Evet | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | %40 | ≤0.1 | Evet | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | %40 | ≤0.1 | Evet | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | %40 | ≤0.1 | Evet | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | %40 | ≤0.1 | Evet | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | %40 | ≤0.1 | Evet | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | %40 | ≤0.1 | Evet | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | %40 | ≤0.1 | Evet | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | %40 | ≤0.1 | Evet | 251 |
Uygulamalar
güneş takip cihazları, rüzgar türbinleri, uydu ve radar yemekleri, kamyon vinçleri, insan asansörleri, yardımcı ekipman, hidrolik ekipman ataşmanları, yağ aracı ekipmanı, lastik yükleyiciler, kazıcılar ve otomotiv asansörleri.
Soru-Cevap
1. Nasıl seçilir?
Lütfen gerekli motorların çap boyutunu, genişliğini, voltajını, gücünü ve yüksüz hızını, güneş panellerinin/aynaların metrekarelerini, bu güneş panellerinin/aynaların düzenini belirtin.
2. Kaliteyi ve pazarı önceden test etmek için numune alabilir miyim?
Elbette, kalitemizi ve hizmetimizi test etmek için numune almaya hoş geldiniz.
3. Numunelerin toplam maliyeti nedir?
Toplam numune maliyeti = numune maliyeti + navlun.
Uygun döner tahrikleri seçtikten sonra size en iyi nakliye maliyetini vereceğiz.
4. Numuneleri nasıl gönderiyorsunuz?
Numune miktarının büyük olmadığı göz önüne alındığında, gemi numunelerini EMS, TNT veya Fedex ile destekliyoruz.
5. Minimum sipariş miktarınız nedir?
1 takım
6. Teslim süreniz nedir?
Standart numuneler için: 0~15 gün;toplu siparişler için: 25~40 gün içinde.
